40 Metre Uzunluk ve 120 Saniyede Sertleşmenin Sinerjisi
Mesafe Eşittir Zaman: 40 metrelik etkili sıcak pres bölgesi keyfi olarak ayarlanmamıştır ancak 120 saniyelik kürleme süresi ve ayarlanan hat hızıyla hassas bir şekilde birleştirilmiştir. Hat belirli bir sabit hızda çalıştığından, malzeme 40 metrelik mesafe boyunca gerekli olan 120 saniyelik sıcak pres kürleme sürecinden kusursuz bir şekilde geçiyor.
Basitleştirilmiş Formül: Hat Hızı (m/dak) ≈ 40 metre / (120 saniye / 60) = 20 m/dak. Bu, ideal koşullar altında hattın dakikada yaklaşık 20 metrelik sabit bir hızda çalışabileceği ve her bir ürünün tam 120 saniyelik kürlenmeyi alacağı anlamına gelir.
Temel Avantaj: Bu tasarım, geleneksel aralıklı baskıların doğasında olan 'bekleme süresini' ortadan kaldırarak gerçek kesintisiz akış üretimi sağlar. Çıkış kapasitesi, eşdeğer kürleme gereksinimlerine sahip aralıklı preslerden birkaç kat daha yüksektir.
|
Ana Bileşenler

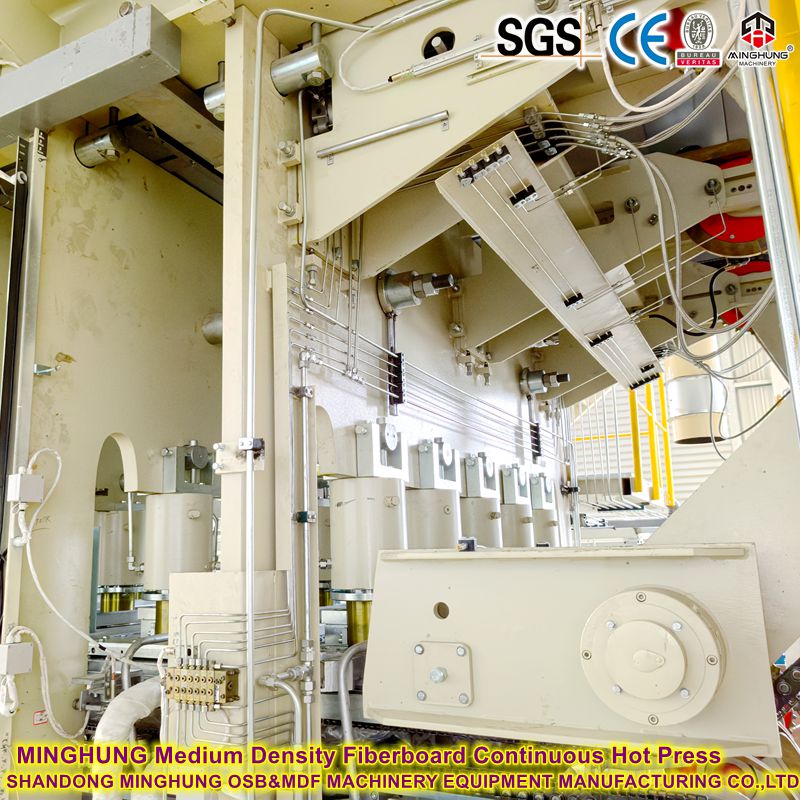

Sürekli sıcak pres, öncelikle aşağıdaki temel bileşenleri içeren karmaşık bir mekatronik sistemdir:
1. Çerçeve
Fonksiyon: Isıtma plakaları ve hidrolik silindirler gibi tüm temel bileşenleri destekleyen devasa bir çelik yapı. Deforme olmadan muazzam çalışma basıncına dayanabilmesi için son derece yüksek mukavemete ve sertliğe sahip olması gerekir.
Açıklama: Tipik olarak tüm ekipmanın temel iskeleti olarak hizmet veren kutu tipi bir kiriş yapısı.
2. Isıtma Plakaları
Fonksiyon: Çekirdek ısıtma elemanları. Bu masif çelik plakalar, ısıyı aralarından geçen mata aktaran termal yağ veya buhar için dahili akış kanallarına sahiptir.
Açıklama: 40 metrelik uzunluğa genellikle dikişler boyunca pürüzsüz bir yüzey sağlamak için hassas şekilde işlenmiş birden fazla ısıtma plakasının birleştirilmesiyle ulaşılır. Temel özellik, hassas bir sıcaklık profili elde etmek için 40 metrelik alanın tamamının birden fazla bağımsız sıcaklık kontrol bölgesine bölündüğü bölgesel sıcaklık kontrolüdür.
3. Çelik Bant Sistemi
Fonksiyon: Basıncı ısıtma plakalarından mata eşit şekilde aktarırken matı sıcak pres boyunca taşımak ve çekmek.
Açıklama: Üst ve alt ısıtma plakalarının yüzeyleri boyunca uzanan iki adet sonsuz yüksek mukavemetli alaşımlı çelik kayış. Çelik kayışların ısıya dayanıklı olması, çekme mukavemetinin yüksek olması ve mükemmel düzlük sergilemesi gerekir.
4. Hidrolik Sistem
Fonksiyon: Sıcak pres için güçlü, düzgün ve hassas bir şekilde kontrol edilebilir basınç sağlamak.
Tanım: Düzinelerce hatta yüzlerce hidrolik silindir, yağ pompası, valf istasyonu ve borulardan oluşur. Bu silindirler tipik olarak, presin uzunluğu ve genişliği boyunca farklı basınç profillerine (örneğin, girişte daha yüksek basınç, çıkışta daha düşük basınç) izin verecek şekilde bölgeler halinde düzenlenir.
5. Tahrik Sistemi
Fonksiyon: İki çelik kayışı sabit ve senkronize bir hızda sürmek.
Açıklama: Yüksek güçlü motorları, redüktörleri, tahrik makaralarını ve gergi makaralarını içerir. Gergi makaraları kaymayı veya kırışmayı önlemek için uygun kayış gerginliğini korur. Bu sistemin stabilitesi kürleme süresinin doğruluğundan doğrudan sorumludur.
6. Yağlama ve Temizleme Sistemi
İşlevi: Çelik kayışlar ile ısıtma plakaları arasında düzgün çalışmayı sağlamak ve reçine gibi kirletici maddelerin birikmesini önlemek.
Tanım:
Yağlama Sistemi: Sürtünmeyi azaltmak ve yapışmayı önlemek için çelik kayışlar ile ısıtma plakaları arasına gıda sınıfı ayırıcı madde veya yağlayıcı püskürtür.
Temizleme Sistemi: Çelik bant yüzeylerini sıyırıcılar ve pişirme cihazları kullanarak sürekli temizleyerek pürüzsüzlüğünü korur.
7. Kontrol Sistemi
Fonksiyon: Tüm sıcak presin beyni, tüm parametreleri gerçek zamanlı olarak izliyor ve düzenliyor.
Açıklama: PLC ve dokunmatik ekran arayüzüne dayalı olarak sıcaklığı, basıncı, hızı (çekirdek), kayış gerginliğini, yağlamayı vb. merkezi olarak kontrol eder. Belirlenen proses hedeflerine (120 saniyelik kürlenme gibi) ulaşmak için tüm alt sistemlerin uyum içinde çalışmasını sağlar.
|
Uygulama Videosu
|
Dahili İş Akışı
1. Besleme Bölümü - Yüksek Basınçlı Kalenderleme
İlkinden gelen sürekli mat, pres girişindeki üst ve alt çelik kayışlar tarafından hemen kavranır ve hidrolik sistemden en yüksek basınca maruz kalır.
Amaç: Gevşek matı önceden belirlenen hedef kalınlığa hızla sıkıştırmak.
2. Isıtma ve Kürleme Bölümü - Bölgeli Sıcaklık Kontrolü ve Sabit Basınç
Tutulan mat, çelik kayışlar tarafından 40 metrelik ısıtma bölgesinin tamamı boyunca eşit bir hızla çekilir.
Sıcaklık Kontrolü: Mat, ısıtma plakalarının farklı sıcaklık bölgelerinden sırayla geçer ve tipik olarak 'ön ısıtma - ısıtma - sabit sıcaklıkta kürleme - soğutma' sıcaklık profilini deneyimler. Bu işlem, mat içindeki reçine kürlenmesi için gerekli olan kesin enerjiyi sağlar.
Basınç Kontrolü: İlk kalınlık kalibrasyonundan sonra, kalınlığı korumak, ısı transferini kolaylaştırmak ve nem ve uçucu maddelerin kaçmasına izin vermek için basınç uygun bir seviyeye düşürülür ve sabit bir şekilde korunur.
Çekirdek Proses: Bu bölgede mat, '40 metrelik sabit mesafeyi' 'sabit hızla' kat eder ve yaşadığı süre 120 saniye olacak şekilde hassas bir şekilde kontrol edilerek kürleme reaksiyonunun tamamen tamamlanması sağlanır.
3. Çıkış Bölümü - Basınç Azaltma ve Ayarlama
Panel pres çıkışına doğru ilerledikçe hidrolik basınç kademeli olarak azalır.
Bu noktada panel zaten kürlenmiştir ve kendi ağırlığını taşıyabilecek yeterli güce ve sertliğe sahiptir.
4. Paspas Ayırma ve Bant Temizleme
Pres çıkışında kürlenmiş panel üst ve alt çelik bantlardan ayrılır.
Çelik kayışlar, yapışan reçine veya döküntüleri gidermek için geri dönüş döngülerindeki temizleme cihazlarından (örneğin kazıyıcılar) geçer ve yağlanarak bir sonraki döngüye hazırlanır.
5. Bitmiş Panel Çıkışı
Sürekli kürlenen panel presten çıkar ve aşağı yöndeki soğutma, kesme ve istifleme istasyonlarına iletilir.
40 metrelik sürekli sıcak pres, hassas bileşenleri sayesinde sabit uzunlukta, sıcaklık kontrollü, basıncı ayarlanabilir kapalı bir ortam oluşturur. Malzemenin bu ortamdan geçme hızını kontrol ederek kürleşme süresi üzerinde hassas kontrol sağlar, böylece istikrarlı ürün kalitesi ve yüksek üretim verimliliği sağlar.
|
120 Saniyelik Tedaviyi Gerçekleştirmek için Özel Mekanizma
'120 saniyelik kürleme' izole bir zaman ayarı değil, daha ziyade 40 metrelik üretim hattı boyunca üç temel unsurun (sıcaklık, basınç ve zaman) hassas sinerjisinin nihai sonucudur. Gerçekleştirilmesi dinamik ve kontrollü bir süreçtir.
Temel Prensip: Malzemenin 40 metrelik sıcak pres bölgesinden geçerken, tam sertleşme reaksiyonunu (tipik olarak reçine çapraz bağlama) tamamlamak için gereken termal enerjiyi ve basıncı tam olarak almasını sağlamak ve bu etki süresinin 120 saniyede hassas bir şekilde kontrol edilmesini sağlamak.
Bu Hedefe Ulaşmanın Üç Temeli:
1. Hassas Sıcaklık Kontrolü - Kürleme Enerjisi Sağlar
Bölgeli Isıtma ve Sıcaklık Profili: 40 metre uzunluğundaki ısıtma plakaları tekdüze, sabit sıcaklıktaki bir gövde değildir. Bunun yerine birden fazla bağımsız ısıtma bölgesine bölünmüşlerdir.
Giriş Bölgesi: Yüzey reçinesinin zamanından önce kürlenmesini ('ön kürleme') önlemek için daha düşük bir sıcaklığa ayarlayın; bu, dahili buhar tahliyesini ve mat yoğunluğunu etkileyebilir.
Isıtma Bölgesi/Sabit Sıcaklık Bölgesi: Sıcaklık hızla artar ve reçinenin kürleme reaksiyonu için en uygun aralıkta (örn. 180°C - 200°C) tutulur. Bu, kürlenme için birincil enerjiyi sağlayan aşamadır.
Hassas Sıcaklık Kontrolü: Her ısıtma bölgesi termokupllar ve PLC aracılığıyla kapalı bir döngüde kontrol edilir, minimum sıcaklık dalgalanması (±2°C) sağlanır ve 120 saniyelik stabil kürlenme için güvenilir bir termal ortam sağlanır.
2. Kararlı Basınç Uygulaması - Ürün Yapısının ve Yoğunluğunun Sağlanması
Basınç Profili Kontrolü: Basınç ayrıca önceden ayarlanmış bir eğriyi takip eder.
Yüksek Basınç Bölgesi (Giriş): Gevşek matın önceden belirlenen kalınlığa hızla sıkıştırılması için yüksek basınç uygulanır.
Orta/Düşük Basınç Bölgesi (Ana Kürleme Bölgesi): Mat kalınlığını korumak, ısı transferini ve reçine akışını kolaylaştırmak, aynı zamanda nem ve uçucu maddelerin kaçmasına izin vermek için basınç azaltılır ve sabit bir şekilde korunur.
Basınç ve Sıcaklık Sinerjisi: Kararlı basınç, mat boyunca eşit ısı iletimi sağlar. Eşit olmayan basınç, yerel yoğunluk değişikliklerine neden olarak farklı ısı iletim hızlarına yol açarak bazı alanların yetersiz kürlenmesine (120 saniye içinde tamamen kürlenmemesine) veya aşırı kürlenmesine neden olur.
3. Sabit Üretim Hattı Hızı - Kürleşme Süresinin Kontrolü
üretim hattı hızı V = L / T = 40 metre / 2 dakika = 20 metre/dakika.
Senkronize Kontrol: Merkezi kontrol sistemi, beslemeden şekillendirmeye, sıcak presleme ve boşaltmaya kadar tüm üretim hattının bu sabit hızda (örn. 20 m/dk) senkronize çalışmasını sağlar. Hız ayarlandıktan sonra sıcak pres bölgesindeki her malzeme parçasının işlem süresi 120 saniyeye kilitlenir.
Uygulama Sürecinin Özeti:
Operatör, merkezi kontrol ekranından 120 saniyelik hedef kürleme süresini ayarlar (veya hat hızını doğrudan 20 m/dak'ya ayarlar). PLC daha sonra bu komuta göre koordinasyonu sağlar:
Tahrik sistemi sabit bir hızı korur.
Isıtma sistemi her bölgede hassas sıcaklıkları korur.
Hidrolik sistem önceden ayarlanmış basınç profilini uygular.
|
Teknik Özellikler ve Avantajlar
Olağanüstü Üretim Verimliliği: Kesintisiz sürekli çalışma, günlük çıktının benzer büyüklükteki mekik veya toplu preslerin çok ötesine geçmesiyle sonuçlanır.
Üstün Ürün Kalitesi:
120 saniyelik hassas kürleme, tüm partiler arasında fiziksel özelliklerde (örn. yoğunluk, dayanıklılık, dahili bağ) yüksek tutarlılık sağlar.
Düzgün sıcaklık ve basınç dağılımı, minimum kalınlık toleransı ve pürüzsüz, düz bir yüzey kalitesi sağlar.
Önemli Enerji Tasarrufu: Aralıklı presleme ile karşılaştırıldığında, sürekli sıcak presleme daha yüksek termal verimlilik sunarak plakaların tekrar tekrar açılıp kapanmasından kaynaklanan büyük ısı kaybını önler.
Yüksek Otomasyon ve Düşük İşgücü Maliyeti: Beslemeden boşaltmaya kadar tam otomasyon, izleme için yalnızca minimum personel gerektirir, bu da vasıflı işgücüne bağımlılığı ve ilgili maliyetleri büyük ölçüde azaltır.
Esneklik: Hat hızı, sıcaklık ve basınç parametrelerinin ayarlanmasıyla hat, belirli bir aralıkta farklı kalınlık, yoğunluk ve hammadde formülasyonlarında ürünler üretecek şekilde uyarlanabilir.
Çevre Dostu: Yüksek enerji verimliliği ve istikrarlı süreçler, modern yeşil üretim standartlarına uygun olarak atığı azaltır.
|
Birincil Uygulamalar
Ahşap Esaslı Panel İmalatı: Orta Yoğunlukta Lif Levha, Yonga Levha, Yönlendirilmiş Yonga Levha Üretimi.
Kompozit Malzeme Sektörü: Ahşap-Plastik Kompozit Levhaların Şekillendirilmesi, Bambu-Ahşap Kompozit Levhalar, Yüksek Performanslı Mühendislik Plastik Levhalarının Şekillendirilmesi.
İnşaat Malzemeleri Sanayi: Yangına Dayanıklı Paneller, Bölme Duvarlar, Dekoratif Pervazların sürekli preslenmesi.
Otomotiv İç Endüstrisi: Kapı panelleri, bagaj ara parçaları ve diğer iç bileşenler için alt tabaka malzemelerinin üretimi.
|
