У свеце вытворчасці драўляных пліт з высокімі стаўкамі - вытворчасці ДСП (ДСП), арыентавана-стружкавых пліт (OSB) і ДВП сярэдняй шчыльнасці (МДФ) - стабільнасць не проста пажаданая; гэта абсалютная аснова прыбытковасці, якасці і бяспекі. Ваганні тэмпературы, ціску, хуткасці падачы або нанясення смалы могуць прывесці да катастрафічных наступстваў: адслоеныя дошкі, неадпаведная шчыльнасць, марнаванне сыравіны, дарагі прастой і патэнцыйная небяспека для бяспекі. У аснове падтрымання гэтай найважнейшай стабільнасці ў рамках цалкам аўтаматычнай інтэлектуальнай вытворчай лініі ПЛК Siemens і іх старанна распрацаваная экасістэма электрычных кампанентаў выступаюць у якасці незаменных захавальнікаў.
Тыгель з ДСП: дзе дакладнасць сустракаецца са складанасцю
Сучасныя лініі ДСП - гэта цуды інтэграванага машынабудавання, якія пераўтвараюць сырую драўняную дранку, смалу, воск і дадаткі ў аднастайныя высокатрывалыя панэлі. Гэта ўключае ў сябе жорсткую харэаграфічную паслядоўнасць:
1. Апрацоўка і падрыхтоўка сыравіны: дакладнае ўзважванне, сушка (кантроль вільгаці мае першараднае значэнне), прасейванне і змешванне часціц драўніны.
2. Нанясенне і змешванне смалы: раўнамернае размеркаванне дакладна адмеранай смалы і дабавак на часціцы.
3. Фарміраванне мата: Стварэнне паслядоўнага аднастайнага мата са смаленых часціц на лініі фармавання.
4. Папярэдняе прэсаванне: Першапачатковае ўшчыльненне для выдалення паветра і стабілізацыі мата.
5. Гарачае прэсаванне: крытычная фаза, калі цяпло і ціск актывуюць смалу, злучаючы часціцы ў суцэльную дошку. Профілі тэмпературы і ціску не падлягаюць абмеркаванню.
6. Астуджэнне і кандыцыянаванне: кантраляванае астуджэнне для ўсталявання сувязі і дасягнення раўнаважнага ўтрымання вільгаці.
7. Аздабленне: шліфоўка, рэзка і кантроль якасці.
Кожная ступень патрабуе дакладнага, сінхранізаванага кіравання рухавікамі, прывадамі, клапанамі, датчыкамі (тэмпература, ціск, вільготнасць, становішча, хуткасць), награвальнікамі і выканаўчымі механізмамі. Нязначнае адхіленне ў патоку смалы, затрымка ціску прэса або неадпаведнасць тэмпературы сушылкі ў любой кропцы могуць распаўсюджвацца па лініі, што прыводзіць да няякаснага прадукту або поўнай прыпынку. Тут ззяе архітэктура аўтаматызацыі Siemens.
Siemens PLC: разумны праваднік
Siemens PLC (Праграмуемы лагічны кантролер), асабліва надзейныя SIMATIC серыі S7-1500 або S7-1200, дзейнічае як цэнтральная нервовая сістэма інтэлектуальнай сістэмы кіравання:
1. Дэтэрмінаванае кіраванне: ПЛК выконваюць логіку кіравання за неверагодна хуткія прадказальныя цыклы (у мілісекундах). Гэты дэтэрмінізм мае жыццёва важнае значэнне для сінхранізацыі высакахуткасных фармовачных ліній, забеспячэння адначасовага закрыцця пліц прэса і каардынацыі дакладнага часу клапанаў для ўпырску смалы. Нестабільнасць часу вядзе непасрэдна да нестабільнасці прадукту.
2. Выкананне складанага алгарытму: сучасныя ПЛК апрацоўваюць складаныя цыклы кіравання прапарцыйна-інтэгральнай вытворнай (PID) для крытычных параметраў:
Тэмпература: Падтрыманне дакладных цеплавых профіляў у сушылках і на працягу шматдзённага прэсавання з'яўляецца фундаментальным для отвержденія смалы і шчыльнасці дошкі. ПЛК Siemens адначасова кіруюць сотнямі контураў ПІД, рэгулюючы выхады награвальніка на аснове зваротнай сувязі ад тэрмапары ў рэжыме рэальнага часу.
Ціск: Дакладнае кіраванне гідраўлічнымі або пнеўматычнымі сістэмамі ў прэсе забяспечвае аднастайную шчыльнасць па дошцы і прадухіляе выбухі. ПЛК кіруюць павышэннем ціску, часам вытрымкі і дэкампрэсіяй з высокай дакладнасцю.
Хуткасць і становішча: сінхранізацыя канвеерных стужак, фармуючых галовак, піл і штабелераў патрабуе высокадакладнага кіравання рухам, часта інтэграванага праз прывады Siemens SINAMICS пад кантролем ПЛК.
3. Высакахуткасны збор і апрацоўка даных: Тысячы паказанняў датчыкаў (тэмпература, ціск, вільготнасць, вага, ток рухавіка, становішча клапана) запаўняюць сістэму кожную секунду. ПЛК апрацоўвае гэты велізарны паток даных у рэжыме рэальнага часу, імгненна прымаючы рашэнні для падтрымання зададзеных значэнняў і выяўлення анамалій да іх узрастання.
4. Беспраблемная інтэграцыя: ПЛК Siemens бездакорна ўзаемадзейнічаюць праз PROFINET або PROFIBUS з усёй экасістэмай кампанентаў Siemens (прывады, HMI, увод-вывад, датчыкі), ствараючы адзіную дэтэрмінаваную сетку. Гэта ліквідуе вузкія месцы ў сувязі, якія могуць выклікаць адставанне ў кіраванні і нестабільнасць.
Акрамя ПЛК: найважнейшая роля дапаможных электрычных кампанентаў
ПЛК - гэта мозг, але стабільнасць лініі ў роўнай ступені залежыць ад надзейнасці і дакладнасці яго «пачуццяў» і «мускул» - электрычных кампанентаў Siemens:

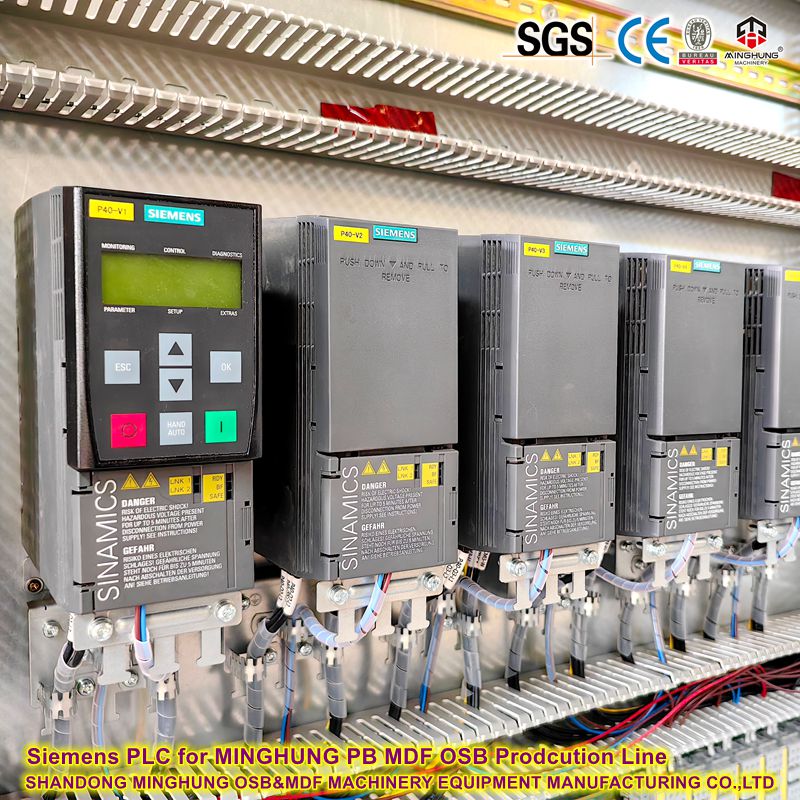

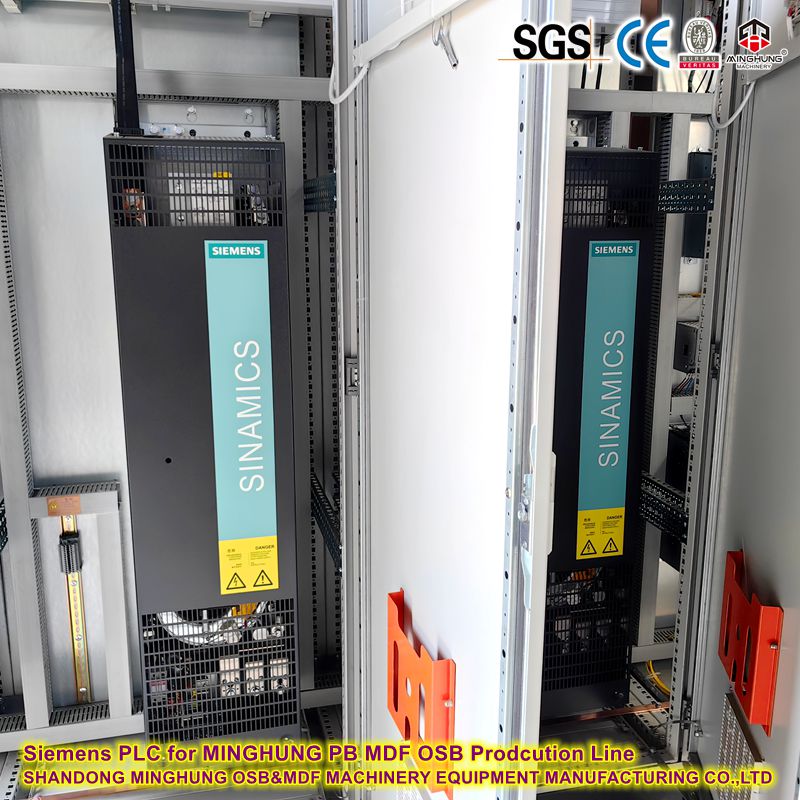

1. Прывады і рухавікі SINAMICS: лініі ДСП маюць вялікую інэрцыю і патрабуюць дакладнага кантролю крутоўнага моманту і хуткасці.
Уклад у стабільнасць: прывады SINAMICS (напрыклад, G120, S210) забяспечваюць плыўнае паскарэнне/запаволенне, дакладнае рэгуляванне хуткасці для фідэраў і канвеераў, а таксама магутны, кантраляваны крутоўны момант для прэсавых валікаў і піл. Вектарнае кіраванне гарантуе, што рухавікі падтрымліваюць хуткасць пры розных нагрузках (напрыклад, шчыльны мат, які трапляе ў прэс), прадухіляючы праслізгванне або скачкі, якія парушаюць аднастайнасць. Магчымасці рэгенератыўнага тармажэння павышаюць энергаэфектыўнасць і кантроль падчас фаз запаволення.
2. Сістэмы размеркаванага ўводу/вываду SIMATIC ET 200: Размяшчэнне модуляў уводу/вываду (лічбавыя ўваходы/выхады, аналагавыя ўваходы для датчыкаў, аналагавыя выхады для кіравання клапанамі) непасрэдна на машыне побач з датчыкамі і выканаўчымі механізмамі праз трывалыя станцыі ET 200SP або ET 200MP мае вырашальнае значэнне.
Уклад у стабільнасць: памяншае складанасць праводкі і магчымыя кропкі адмовы. Зводзіць да мінімуму пагаршэнне сігналу і шум на доўгіх кабелях, гарантуючы, што ПЛК атрымлівае дакладныя даныя датчыка (напрыклад, паказанні крытычнай тэмпературы з глыбіні прэса) і пасылае дакладныя сігналы кіравання (напрыклад, да помпаў-дазатараў смалы). PROFINET забяспечвае высакахуткасную дэтэрмінаваную сувязь паміж ПЛК і гэтымі аддаленымі астраўкамі ўводу/вываду.
3. Дакладныя датчыкі (часта маркі Siemens або партнёраў): Дакладнае вымярэнне з'яўляецца асновай стабільнага кантролю.
Тэмпература (SITRANS T): высокадакладныя тэрмапары і RTD у сушылках, прэсах і сістэмах гарачага клею.
Ціск (SITRANS P): надзейныя перадатчыкі, якія кантралююць гідраўлічны ціск, ціск пары і пнеўматычныя сістэмы.
Вільгаць (часта мікрахвалевая печ або NIR): крытычна важная для кантролю магутнасці сушылкі і канчатковых уласцівасцей дошкі. Поўная інтэграцыя з ПЛК праз аналагавы або лічбавы інтэрфейс.
Становішча і хуткасць: кодэры на рухавіках і лінейныя пераўтваральнікі на націскных валіках забяспечваюць зваротную сувязь у рэжыме рэальнага часу для кіравання па замкнёным контуры.
Сістэмы ўзважвання (SIWAREX): Высокадакладныя шалі для дазавання сыравіны і смалы/воску.
Уклад у стабільнасць: без дакладных вымярэнняў без дрэйфу, якія надзейна перадаюцца ў ПЛК, кантроль становіцца здагадкай. Датчыкі, сумяшчальныя з Siemens, забяспечваюць цэласнасць сігналу і прастату інтэграцыі ў экасістэму TIA Portal.
4. Прамысловыя сеткі сувязі (PROFINET/PROFIBUS): нервовая сістэма, якая злучае ПЛК, прывады, увод-вывад, HMI і сістэмы больш высокага ўзроўню.
Уклад у стабільнасць: PROFINET забяспечвае дэтэрмінаваную сувязь у рэжыме рэальнага часу з дакладнасцю да мікрасекунд. Гэта гарантуе, што каманда хуткасці ад ПЛК дасягае ўсіх адпаведных прывадаў адначасова, або што паказанні крытычнага ціску выклікаюць неадкладную рэакцыю ПЛК. Устойлівасць да электрамагнітных перашкод (EMI), распаўсюджаных у прамысловых умовах, прадухіляе перапынкі сувязі, якія выклікаюць нестабільнасць або збоі.

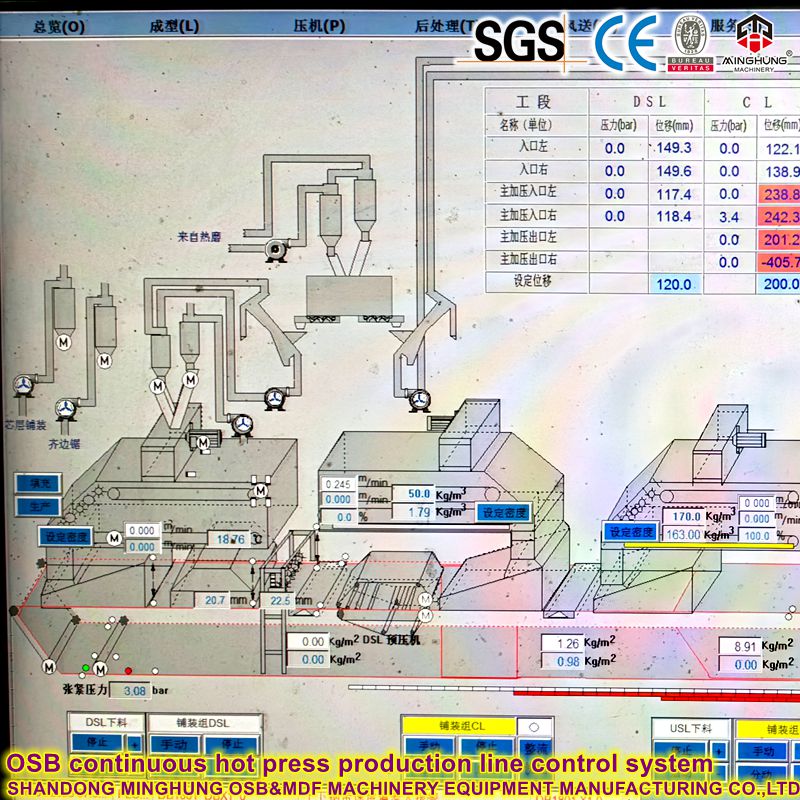

5. Чалавека-машынныя інтэрфейсы (HMI - панэлі HMI SIMATIC): аператары кантралююць увесь працэс і ўмешваюцца пры неабходнасці.
Уклад у стабільнасць: выразная візуалізацыя параметраў працэсу і сігналаў сігналізацыі дазваляе аператарам своечасова выяўляць тэндэнцыі, якія паказваюць на патэнцыйную нестабільнасць. Бяспечнае кіраванне карыстальнікамі прадухіляе несанкцыянаванае змяненне крытычных уставак. Кіраванне рэцэптамі забяспечвае стабільныя параметры вытворчасці для розных гатункаў дошкі.
Перавага Siemens: інтэграцыя і інтэлект
Сапраўдная сіла заключаецца ў партале Total Integrated Automation (TIA). Гэтая адзіная інжынерная структура дазваляе бесперапынна канфігураваць, праграмаваць, уводзіць у эксплуатацыю і дыягностыку ўсёй экасістэмы Siemens - ПЛК, прывады, HMI, увод-вывад, сеткі. Гэтая інтэграцыя зводзіць да мінімуму інжынерныя памылкі, спрашчае пошук непаладак і забяспечвае аптымальнае ўзаемадзеянне паміж усімі кампанентамі, непасрэдна спрыяючы стабільнасці ўсёй сістэмы.
Акрамя таго, ПЛК Siemens падтрымліваюць пашыраныя функцыі, важныя для актыўнай стабільнасці:
Маніторынг стану: аналіз току рухавіка, вібрацыі (праз убудаваныя або знешнія датчыкі) і тэмпературных тэндэнцый для прагназавання збояў да таго, як яны прывядуць да незапланаванага прастою.
Рэгістрацыя і аналіз даных: запіс даных працэсу для прасочвання, забеспячэння якасці і выяўлення асноўных прычын мінулых нестабільнасцей для прадухілення паўтарэння.
Воблачнае падключэнне (MindSphere): Уключэнне дыстанцыйнага маніторынгу, прагназуючага абслугоўвання і аптымізацыі ўсяго аўтапарка на аснове зводных даных з некалькіх вытворчых ліній.
Выснова: стабільнасць як аснова поспеху
У бязлітасным асяроддзі вытворчасці ДСП, OSB і МДФ, дзе рэнтабельнасць невялікая, а патрабаванні да якасці высокія, стабільнасць не падлягае абмеркаванню. ПЛК Siemens, якія дзейнічаюць як інтэлектуальнае ядро, у спалучэнні з дакладнасцю, надзейнасцю і бесперапыннай інтэграцыяй прывадаў Siemens, размеркаванага ўводу/вываду, датчыкаў і сетак сувязі ствараюць аснову аўтаматызацыі, спраектаваную для непахіснай стабільнасці. Гэты інтэграваны падыход забяспечвае дакладны кантроль кожнага крытычнага параметру - ад дазоўкі смалы і фарміравання мата да моцнага цяпла і ціску ў цыкле прэсавання. У выніку атрымліваецца нязменная высакаякасная плата, мінімізаваныя адходы, максімальны час бесперабойнай працы, паменшанае спажыванне энергіі і бяспечнае працоўнае асяроддзе. Для вытворцаў, якія імкнуцца да максімальнай прадукцыйнасці на канкурэнтным рынку драўляных панэляў, стабільнасць, якую забяспечвае комплекснае рашэнне аўтаматызацыі Siemens, з'яўляецца не проста перавагай; гэта фундаментальны фактар устойлівага поспеху.
