Doly awtomatiki bölejik tagtasynyň üznüksiz metbugaty üçin akylly galyňlygy dolandyryş ulgamy, häzirki zaman bölejik tagtasynyň önümçilik liniýasynyň 'beýni ' we 'nerw merkezi' bolup hyzmat edýär. Duýgur tehnologiýany, awtomatiki dolandyryşy, akylly algoritmleri we takyk mehaniki herekedi birleşdirýän toplumlaýyn ulgam. Esasy wezipesi, ýokary tizlikli, üznüksiz önümçilik wagtynda taýýar tagtanyň galyňlygyna takyk, hakyky we awtomatiki gözegçiligi gazanmakdyr. Bu tagtanyň her millimetriniň bellenen galyňlyk standartyna laýyk gelmegini üpjün edýär, şeýlelik bilen önümiň soňky hilini kepillendirýär, çig mal tygşytlaýar we önümçiligiň netijeliligini ýokarlandyrýar.

Esasy komponentler

Doly sistema iki esasy bölekden ybarat toplumlaýyn önümçilik bölümi hökmünde seredip bolar: Host Machine (üznüksiz metbugat) we 'Akyl merkezi ' (Dolandyryş ulgamy).

1-nji bölüm: Host maşyn - Doly awtomatiki bölejik tagtasy üznüksiz basyň

Bu, ilkinji nobatda, möhüm meseläni ýerine ýetirýän fiziki birlikdir;

1. Formasiýa stansiýasy: Rezin bilen örtülen agaç bölejiklerini belli bir ini we deslapky galyňlygy üznüksiz, ýumşak 'mat' -a birmeňzeş ýaýradýar.

2. Öňünden basyň: Başlangyç güýji bermek üçin boş matany ýuwaşlyk bilen gysýar we esasy metbugata girmek üçin amatly edýär.

3. Esasy üznüksiz metbugat:

      Polat guşak ulgamy: Matany tutuş gyzgyn basyş zolagyndan göterýän we daşaýan iki sany uly, ýylylyga çydamly polat guşak.

      Atingyladyş platasy ulgamy: basmak üçin zerur ýylylygy we basyşy üpjün edýän birnäçe gyzdyrylan plastinka. Bu galyňlygy gözegçilikde saklaýan esasy ugur.

      Gidrawlik ulgamy: Metbugaty açmak we ýapmak üçin zerur ägirt uly basyşy üpjün edýär.

      Esasy çarçuwa: Jemi basyş güýjüne garşy durmak üçin döredilen agyr polat gurluş.

4. atingyladyş ulgamy: heatingyladyş platinalary üçin ýylylyk çeşmesini (adatça termiki ýag ýa-da bug) üpjün edýär.

5. Sürüji ulgamy: Polat guşaklaryň üznüksiz hereketini herekete getirýän hereketlendirijiler we dişli gutular.

6. Sowadyjy we kesiş ulgamy: Üznüksiz basylan tagtany sowadýar we gerekli uzynlyga çenli kesýär.

2-nji bölüm: Esasy - Akylly galyňlygy dolandyryş ulgamy

Bu, esasan aşakdaky üç kiçi ulgamdan ybarat takyk galyňlygy dolandyrmaga mümkinçilik berýän 'nerw merkezi ':

1. ectionüze çykarmak bölümi (Ulgamyň 'Gözler'):

      -Okary takyklyk däl kontakt däl galyňlyk ölçegi: Adatça metbugat çykyşynda gurnalan, beta-şöhle, lazer ýa-da mikrotolkun tehnologiýasyny ýokary ýygylykda doly giňligi boýunça skanirlemek üçin hakyky wagt, üznüksiz galyňlyk maglumatlary berýär.

2. Dolandyryş bölümi (Ulgamyň 'beýni '):

      Senagat kompýuter / ýokary öndürijilikli PLC: specializedöriteleşdirilen akylly dolandyryş programma üpjünçiligini işleýär.

      Dolandyryş algoritmleri: Bu köplenç adaptasiýa PID dolandyryşyny ýa-da has ösen Model çaklaýyş gözegçiligini (MPC) ulanyp, esasy akyl. Sensor maglumatlary işleýär, galyňlygyň üýtgemeginiň tendensiýalaryny çaklaýar we optimal sazlamak buýruklaryny hasaplaýar.

3. Hereket bölümi (Ulgamyň 'Eller ' we 'Aýak '):

      “Servo Motors” we “Galyňlygy sazlamak mehanizmleri”: metbugat platinalarynyň ugrundaky belli ýerlerde (köplenç giriş bölüminde we esasy basma zolagynda) gurulýar. Iň ýaýran gurluş, eksantrik sazlaýyş mehanizmidir. Serwo hereketlendirijileri 'beýni ' -den buýruklary alýarlar we ýokary götermek / peseltmek hereketlerini ýerine ýetirmek üçin bu mehanizmleri herekete getirýärler, şeýlelik bilen ýokarky we aşaky gyzgyn platanyň arasyndaky boşlugy mikro-sazlaýarlar.

Iş ýörelgesi

Esasy iş ýörelgesi, dinamiki, üznüksiz akylly ýapyk aýlawly dolandyryş prosesi. Ulgam, doly basylan tagtany hemmetaraplaýyn, üznüksiz skanirlemek, real wagtda köp mukdarda galyňlyk maglumatlary ýygnamak üçin metbugat çykyşynda gurlan ýokary takyklyk galyňlyk ölçegini ulanýar. Bu maglumatlar derrew Merkezi dolandyryş bölümine (ulgamyň 'beýni ') iberilýär.

Dolandyryş bölümi real wagt maglumatlary öňünden kesgitlenen maksat galyňlygy bilen deňeşdirýär we ösen akylly algoritmleri (adaptasiýa PID ýa-da Model çaklaýyş gözegçiligi ýaly) ulanyp seljerýär. Bu algoritmler diňe häzirki galyňlygyň gyşarmagyny kesgitläp bilmän, galyňlygyň üýtgemeginiň tendensiýasyny hem çaklap biler. Netijede, takyk düzediş buýruklaryny hasaplaýar we galyňlygy sazlaýjy aktýora iberýär (adatça serw motorly hereketlendiriji eksantrik sazlaýyş mehanizmi).

Hereketlendiriji, buýruklary ýerine ýetirip, metbugatyň gyzgyn platinalarynyň açylyşyna mikrometr derejesinde takyk düzedişleri ýerine ýetirýär. Bu düzediş, metbugatyň gysyş zolagyna girýän düşege derrew täsir edýär, gysyş ýagdaýyny üýtgedýär we şeýlelik bilen emele gelen galyňlygyny hakyky wagtda düzedýär.

Basylan we düzedilen tagta çykyş galyňlygy ölçeýji bilen gaýtadan kesgitlenýär we täze maglumatlar indiki dolandyryş siklini başlap, sistema gaýtadan berilýär. 'Hakyky wagtlaýyn gözegçilik → Akylly derňew → Takyk ýerine ýetiriş → Netijeleri barlamak ' bu amal yzygiderli gaýtalanýar, öz-özüne uýgunlaşdyrylan ýapyk aýlaw emele getirýär, tagtanyň galyňlygynyň ýokary we ýokary takyklyk çäginde yzygiderli we durnukly saklanmagyny üpjün edýär.

Doly iş tertibi

1-nji bölüm: Doly awtomatiki üznüksiz metbugatyň umumy iş tertibi (Makro önümçilik prosesi)

Bu çig maly ýokary awtomatlaşdyrylan gurnama hataryna meňzeş taýýar bölejik tagtasyna öwürmegiň fiziki prosesi.

1. Çig mal taýýarlamak we emele getirmek:

      Resin bilen örtülen agaç bölejikleri emele getiriş stansiýasyna iýmitlenýär.

      Öňküsi belli bir ini we deslapky galyňlygy bilen polat guşaklara ýa-da kaul plitalaryna üznüksiz, ýumşak 'mat ' ýaýradýar.

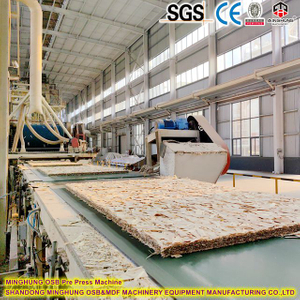

2. Öňünden basmak:

      Boş mat ilki deslapky metbugata girýär.

      Öňünden basmak, howany aýryp, düşegi durnukly ýagdaýa salmak üçin başlangyç, aşaky basyşy ulanýar. Bu, esasy metbugata zeper ýetmän girmek üçin ýeterlik güýç berýär.

3. Esasy basmak we termosetting:

      Öň basylan mat esasy üznüksiz metbugatyň özenine girýär.

      Bu ýerde düşek sandwiç bilen örtülendir we iki sany ýylylyk çydamly polat guşak bilen birnäçe ýyladyş platasyndan ybarat gyzgyn platanyň üsti bilen daşalýar.

      Metbugat gidrawlik ulgamynyň üsti bilen ägirt uly basyşy ulanýar, ýyladyş platinalary ýokary temperaturany üpjün edýär (adatça 180-220 ° C). 'Heatylylyk, basyş we wagtyň ' bilelikdäki hereketi bilen tagtadaky rezin çalt bejerilýär we agaç süýümleri birleşip, dykyz tagta emele getirýär.

4. Polat guşak transporty we üznüksiz hereket:

      Bu prosesiň dowamynda polat guşaklar yzygiderli hereket edýärler, Sürüji ulgamy tarapyndan dolandyrylýar we matanyň tutuş metbugatdan hemişelik tizlikde geçmegine mümkinçilik berýär. Bu hakyky üznüksiz önümçilige mümkinçilik berýär, adaty partiýa pressleri bilen deňeşdirilende netijeliligi ep-esli ýokarlandyrýar.

5. Sowuklamak, kesmek we iýmitlendirmek:

      Metbugatdan çykýan yzygiderli basylan tagta berkitmek we durnuklaşdyrmak üçin sowadyş zolagyna girýär.

      Sowadylan üznüksiz tagta, uzynlygy kesmek üçin uzynlygy kesgitlemek üçin kesilýär.

      Iň soňky çykyş, zerur standartlara laýyk gelýän birmeňzeş galyňlygy bolan aýratyn bölejik tagtalarydyr.

2-nji bölüm: Akylly galyňlygy dolandyryş ulgamynyň iş tertibi (Micro Precision Control)

Bu amal bir wagtyň özünde bolup geçýär we ýokardaky makro prosesi bilen çuňňur birleşdirilip, diňe esasy hil ölçeglerine: galyňlygyna gözegçilik edýär.

1. Hakyky wagtlaýyn gözegçilik:

      Metbugat çykyşynda täze basylan (ýöne entek sowadylmadyk) tagta derrew ýokary takyklyk bilen däl galyňlyk ölçeginiň aşagyndan geçýär.

      Ölçeg tagtany ýokary ýygylykda tersine gözden geçirýär we hakyky wagtda doly ini boýunça müňlerçe galyňlyk maglumat nokatlaryny ýygnaýar.

2. Maglumatlaryň seslenmesi we intellektual derňew:

      Galyňlyk maglumatlarynyň köp mukdary derrew Merkezi dolandyryş bölümine iberilýär.

      Dolandyryş bölümi ölçenen maglumatlary öňünden kesgitlenen Maksat galyňlygy bilen deňeşdirýär.

      Akylly algoritmler (meselem, Adaptive PID, Model Predictive Control) meşgullanýar: olar diňe bir häzirki gyşarmany kesgitlemän, gyşarmagyň tendensiýasyny we görnüşini hem seljerýärler (mysal üçin, çep tarap yzygiderli aşa galyňmy ýa-da tagtada döwürleýin üýtgemeler bar bolsa).

3. Karar bermek we buýruk bermek:

      Derňewiň esasynda algoritm zerur düzedişiň takyk bahasyny, ýerleşişini we ugruny hasaplaýar.

      Düzediş buýruklary metbugatyň gyzgyn meýdançasynda ýerleşýän Galyňlygy sazlaýjy hereketlendirijilere (adatça servo motorly hereketlendiriji eksantrik mehanizmlere) iberilýär.

4. Takyk ýerine ýetiriş we hakyky wagtda düzediş:

      Hereketlendirijiler buýruklar esasynda metbugat açylyşyna mikrometr derejesinde takyk götermek / peseltmek düzedişlerini ýerine ýetirýärler.

      Möhüm nokat: Bu düzediş tagtanyň ýaňy ölçenen bölegine täsir etmeýär. Munuň ýerine, düşegiň ýaňy girýän ýa-da metbugatyň ortasyndaky bölegine täsir edýär. Bu ulgamyň 'işjeň ' ýa-da 'derrew ' düzediş edýändigini aňladýar.

5. osedapyk görnüşli seslenme we üznüksiz optimizasiýa:

      Düşegiň düzedilen bölümi, basylandan soň galyňlygy üýtgär. Bu täze galyňlyk bahasy, çykyş galyňlygy ölçeýji bilen ýene sekuntlar ýa-da onlarça sekunt soň kesgitlenýär.

      Täze maglumatlar öňki düzedişiň täsirine baha berýän we hasam gowy sazlamagyň zerurdygyny kesgitleýän ulgam bilen üpjün edilýär.

      'Monitor → Analiz → Karar → Kanun → Againene-de gözegçilik ' aýlawy üznüksiz dowam edýär, dinamiki, öz-özüne uýgunlaşdyrylan ýapyk aýlaw gözegçiligini emele getirýär, galyňlygyň üýtgemeleriniň mümkin boldugyça iň çäkde yzygiderli basylmagyny üpjün edýär.

Akylly galyňlygy dolandyryş ulgamy, doly awtomatiki üznüksiz metbugatyň makro prosesine çuňňur ornaşdyryldy. Makro prosesi 'tagtany öndürmek' üçin jogapkär, akylly ulgam bolsa tagtany gaty takyk etmek üçin jogapkärdir. 'Bilelikde bilelikde täsirli, durnukly we ýokary hilli döwrebap bölejik önümçiligini emele getirýärler.
