Інтэлектуальная сістэма кантролю таўшчыні для цалкам аўтаматычнага бесперапыннага прэсавання ДСП служыць «мозгам» і «нервовым цэнтрам» сучаснай лініі па вытворчасці ДСП. Гэта інтэграваная сістэма, якая спалучае ў сабе тэхналогію зандзіравання, аўтаматычнае кіраванне, інтэлектуальныя алгарытмы і дакладны механічны прывад. Яе асноўная місія заключаецца ў дасягненні дакладнага аўтаматычнага кантролю ў рэжыме рэальнага часу над таўшчынёй гатовай дошкі падчас высакахуткаснай бесперапыннай вытворчасці. Гэта гарантуе, што кожны міліметр дошкі адпавядае зададзеным стандартам таўшчыні, тым самым гарантуючы якасць канчатковай прадукцыі, эканомію сыравіны і павышэнне эфектыўнасці вытворчасці.

Асноўныя кампаненты

Поўную сістэму можна разглядаць як інтэграваную вытворчую адзінку, якая складаецца з дзвюх асноўных частак: галоўнай машыны (бесперапынны прэс) і 'Інтэлектуальнага цэнтра' (сістэма кіравання).

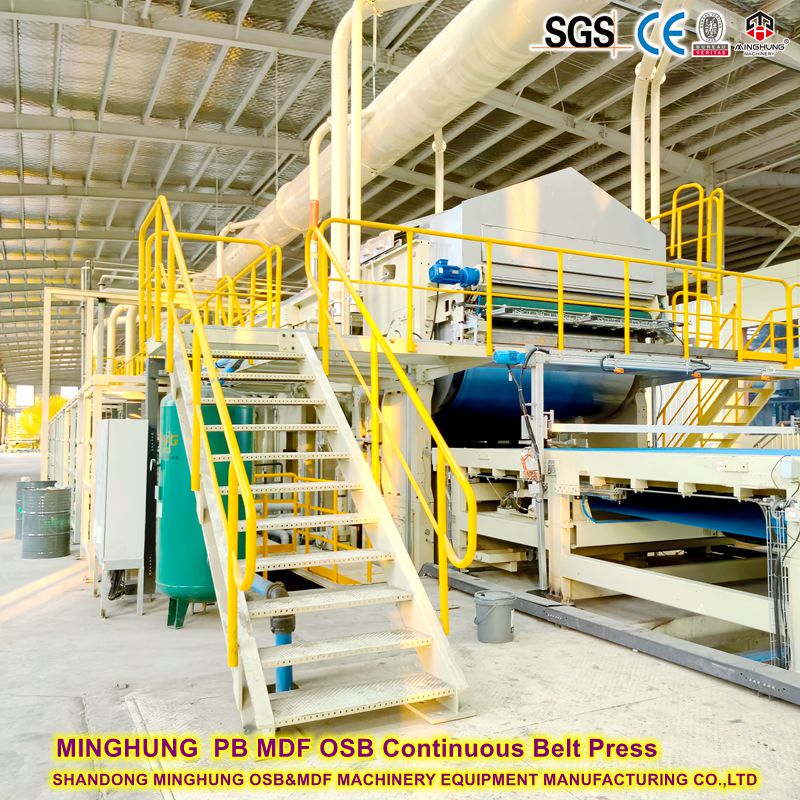

Частка 1: Галоўная машына - Цалкам аўтаматычны бесперапынны прэс для ДСП

Гэта фізічная асоба, якая выконвае неадкладную задачу, у першую чаргу уключаючы:

1. Станцыя фармавання: раўнамерна раскладвае пакрытыя смалой часціцы драўніны ў суцэльны, друзлы 'кілімок' пэўнай шырыні і папярэдняй таўшчыні.

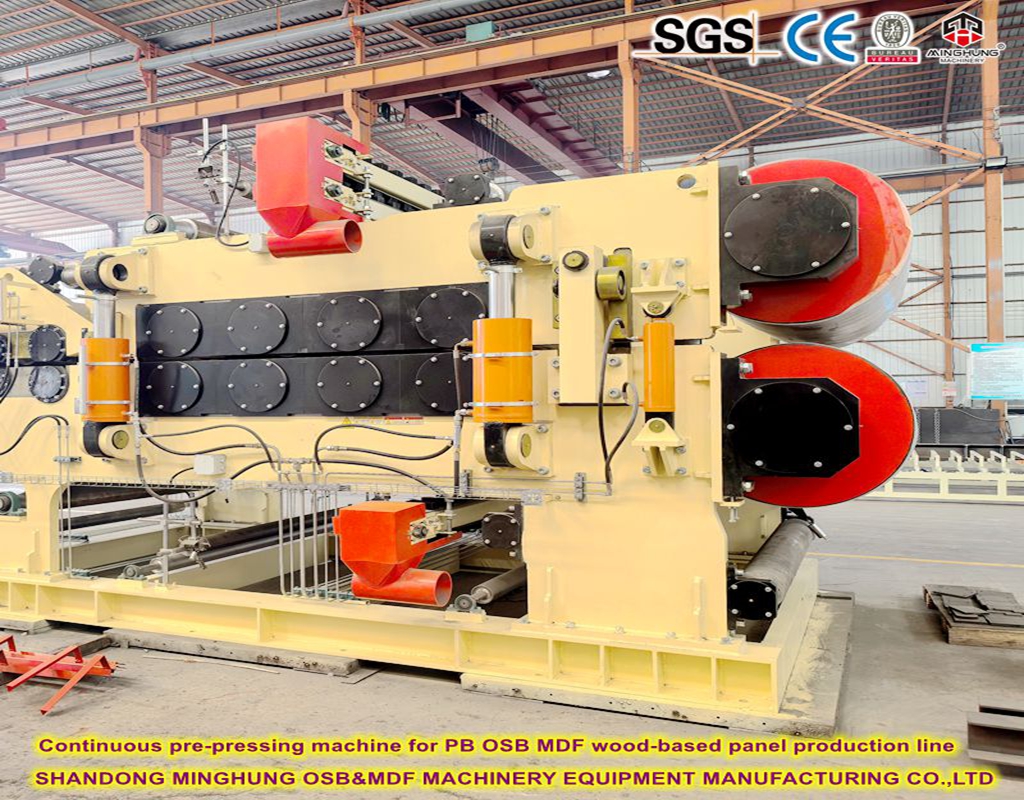

2. Падрыхтоўка да прэса: асцярожна сціскае свабодны мат, каб надаць яму першапачатковую трываласць, што робіць яго прыдатным для ўваходу ў асноўны прэс.

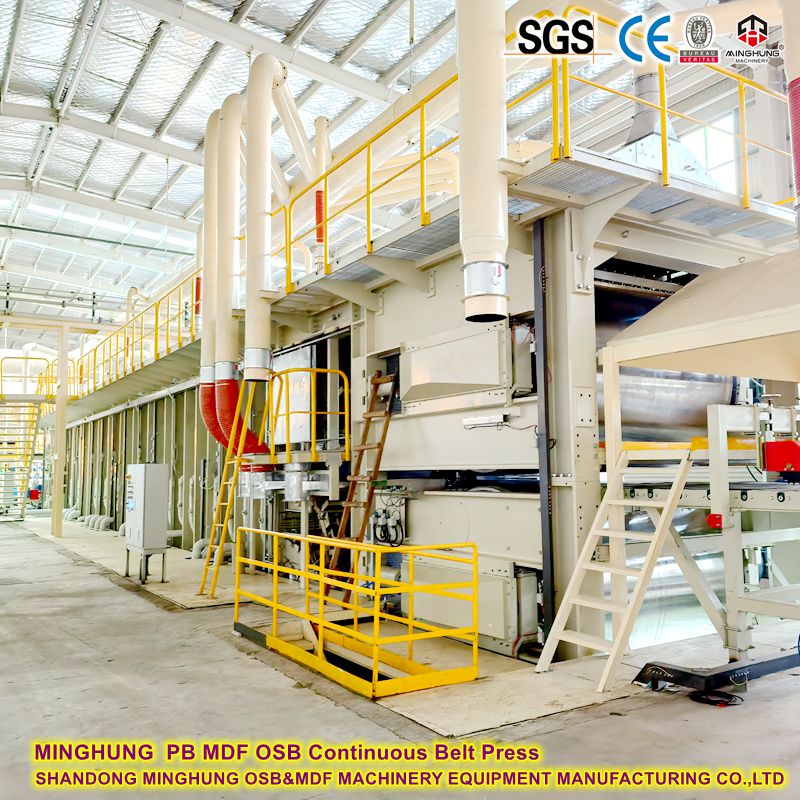

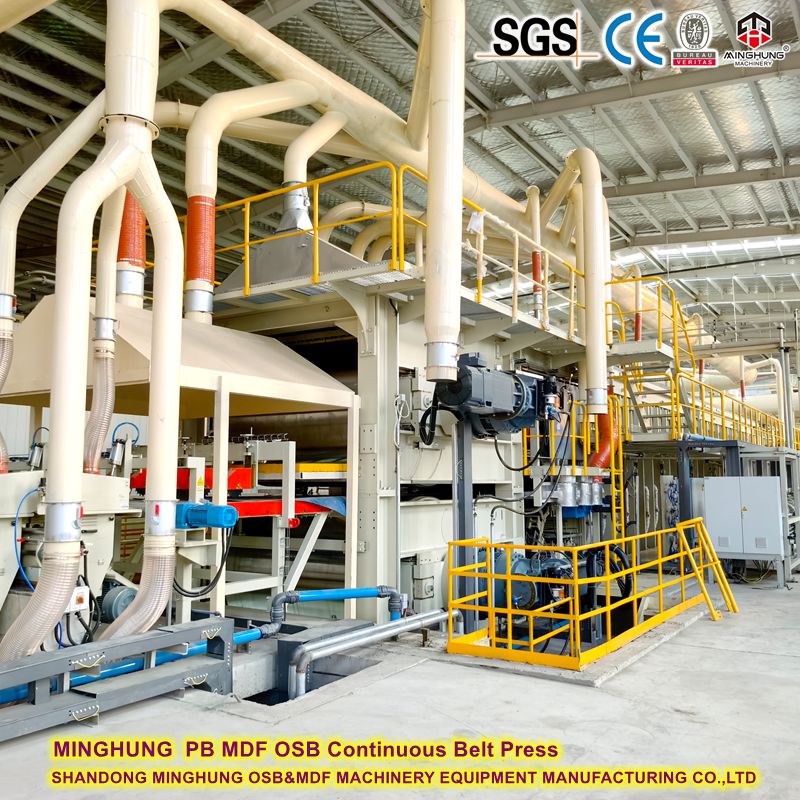

3. Асноўны бесперапынны націск:

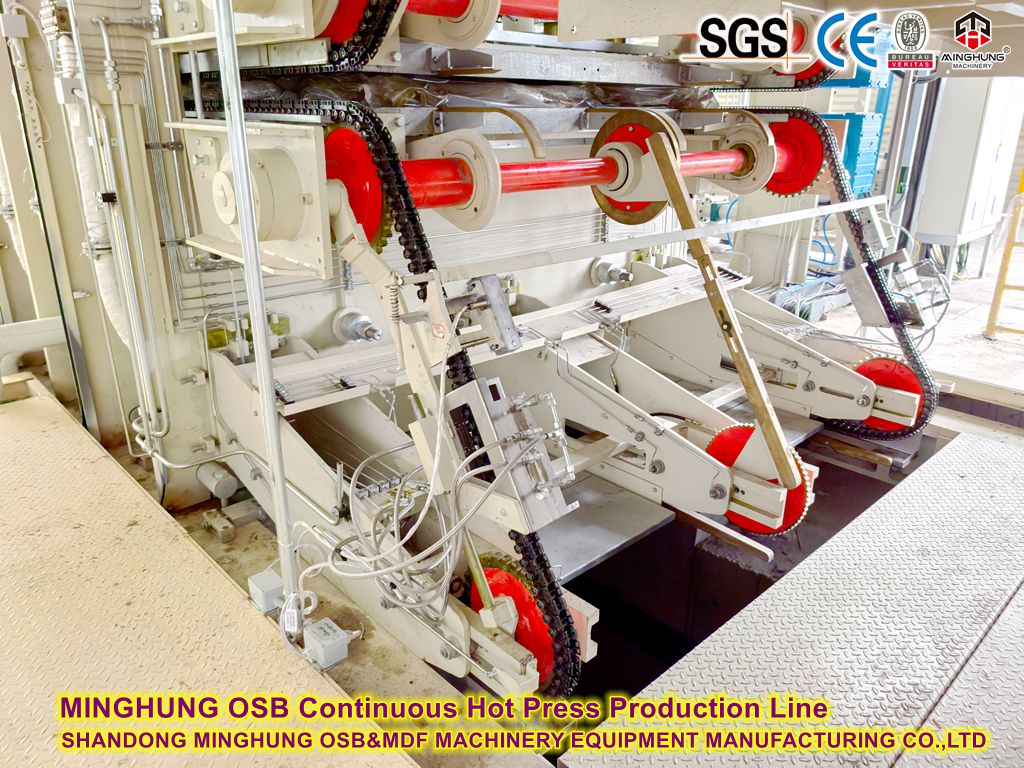

      Сістэма сталёвых рамянёў: дзве вялікія тэрмаўстойлівыя сталёвыя рамяні, якія пераносяць і транспартуюць мат праз усю зону гарачага прэсавання.

      Сістэма нагрэву пліты: некалькі пласцін з нагрэвам, якія забяспечваюць неабходнае цяпло і ціск для прэсавання. Гэта ключавая вобласць, дзе ажыццяўляецца кантроль таўшчыні.

      Гідраўлічная сістэма: забяспечвае велізарны ціск, неабходны для адкрыцця і закрыцця прэса.

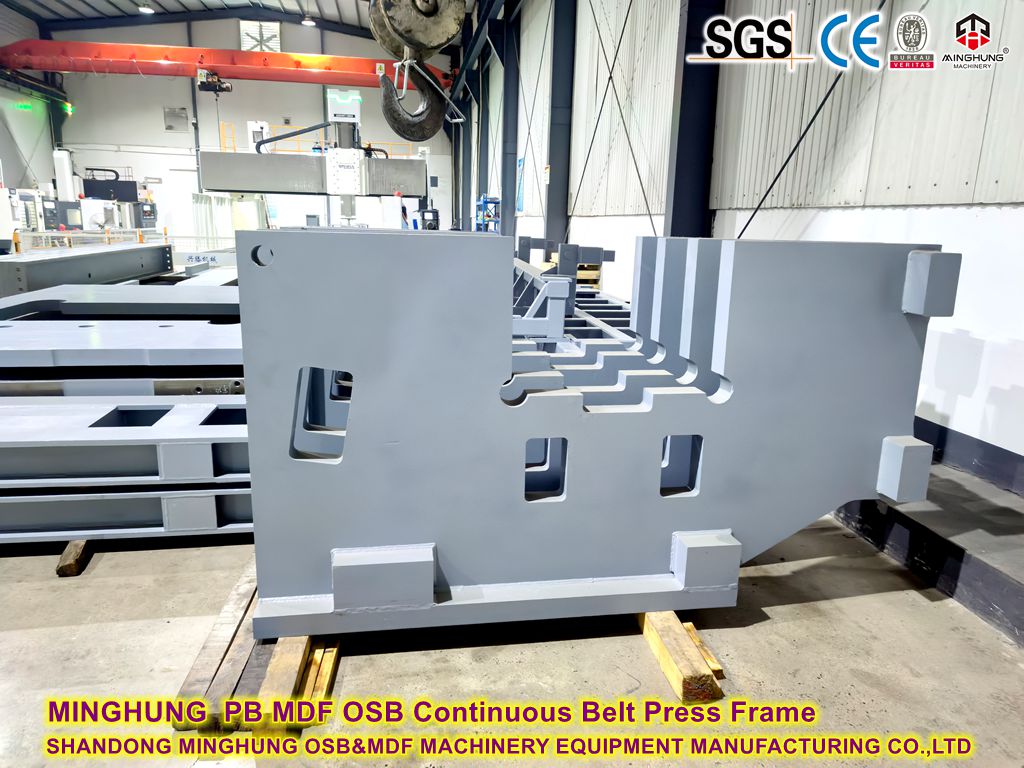

      Асноўная рама: звышмоцная сталёвая канструкцыя, распрацаваная для таго, каб вытрымаць агульную сілу націску.

4. Сістэма ацяплення: забяспечвае крыніцу цяпла (як правіла, цеплавое масла або пара) для награвальных пліт.

5. Сістэма прывада: рухавікі і каробкі перадач, якія прыводзяць у дзеянне бесперапынны рух сталёвых рамянёў.

6. Сістэма астуджэння і рэзкі: астуджае бесперапынную прэсаваную дошку і адразае яе да неабходнай даўжыні.

Частка 2: Ядро - Інтэлектуальная сістэма кантролю таўшчыні

Гэта 'нервовы цэнтр', які дазваляе дакладна кантраляваць таўшчыню, у асноўным уключаючы наступныя тры падсістэмы:

1. Блок выяўлення ('Вочы' сістэмы):

      Высокадакладны бескантактавы таўшчынямер: звычайна ўсталёўваецца на выхадзе прэса, ён выкарыстоўвае бэта-прамяні, лазер або мікрахвалевую тэхналогію для сканавання дошкі па ўсёй яе шырыні на высокай частаце, забяспечваючы бесперапынныя даныя аб таўшчыні ў рэжыме рэальнага часу.

2. Блок кіравання ('Мозг' сістэмы):

      Прамысловы камп'ютар / высокапрадукцыйны ПЛК: запускае спецыялізаванае праграмнае забеспячэнне інтэлектуальнага кіравання.

      Алгарытмы кіравання: гэта асноўны інтэлект, часта з выкарыстаннем адаптыўнага ПІД-рэгулявання або больш дасканалага прадказальнага кіравання мадэллю (MPC). Ён апрацоўвае дадзеныя датчыка, прагназуе тэндэнцыі змены таўшчыні і разлічвае аптымальныя каманды рэгулявання.

3. Прывадны блок ('Рукі' і 'Ногі' сістэмы):

      Серварухавікі і механізмы рэгулявання таўшчыні: усталёўваюцца ў пэўных месцах уздоўж прэсавых пліт (звычайна ва ўваходнай частцы і галоўнай зоне прэсавання). Найбольш распаўсюджанай канструкцыяй з'яўляецца эксцэнтрыкавы механізм рэгулявання. Серварухавікі атрымліваюць каманды ад «мозгу» і кіруюць гэтымі механізмамі для выканання надзвычай дакладных рухаў пад'ёму/апускання, тым самым мікрарэгулюючы зазор паміж верхняй і ніжняй гарачымі плітамі (адтулінай заціску).

Прынцып працы

Асноўны прынцып працы - гэта дынамічны бесперапынны інтэлектуальны працэс кіравання з замкнёным контурам. У сістэме выкарыстоўваецца высокадакладны таўшчынямер, усталяваны на выхадзе з прэса, для выканання поўнага бесперапыннага сканавання поўнасцю адціснутай пліты, збору велізарных аб'ёмаў даных аб таўшчыні ў рэжыме рэальнага часу. Гэтыя дадзеныя імгненна перадаюцца ў цэнтральны блок кіравання («мозг» сістэмы).

Блок кіравання параўноўвае даныя ў рэжыме рэальнага часу з зададзенай мэтавай таўшчынёй і аналізуе іх з дапамогай перадавых інтэлектуальных алгарытмаў (такіх як адаптыўны PID або Model Predictive Control). Гэтыя алгарытмы могуць не толькі вызначыць бягучае адхіленне таўшчыні, але і прадказаць тэндэнцыю змены таўшчыні. Пасля ён разлічвае дакладныя каманды карэкцыі і адпраўляе іх на прывад рэгулявання таўшчыні (звычайна механізм эксцэнтрычнай рэгулявання з серводвигателем).

Прывад, выконваючы каманды, выконвае дакладныя на ўзроўні мікраметра рэгулявання адкрыцця гарачых пліт прэса. Гэта рэгуляванне неадкладна ўплывае на мат, які толькі што ўваходзіць у зону сціску прэса, змяняючы стан яго сціску і, такім чынам, карэктуючы яго сфармаваную таўшчыню ў рэжыме рэальнага часу.

Прэсаваная і выпраўленая дошка зноў выяўляецца выходным таўшчынямерам, і новыя даныя перадаюцца назад у сістэму, пачынаючы наступны цыкл кіравання. Гэты працэс 'Маніторынг у рэальным часе → Інтэлектуальны аналіз → Дакладнае выкананне → Праверка вынікаў' бесперапынна паўтараецца, утвараючы самаадаптацыйны замкнёны цыкл, гарантуючы, што таўшчыня дошкі паслядоўна і стабільна падтрымліваецца ў дыяпазоне надзвычай высокай дакладнасці.

Поўная распрацоўка працоўнага працэсу

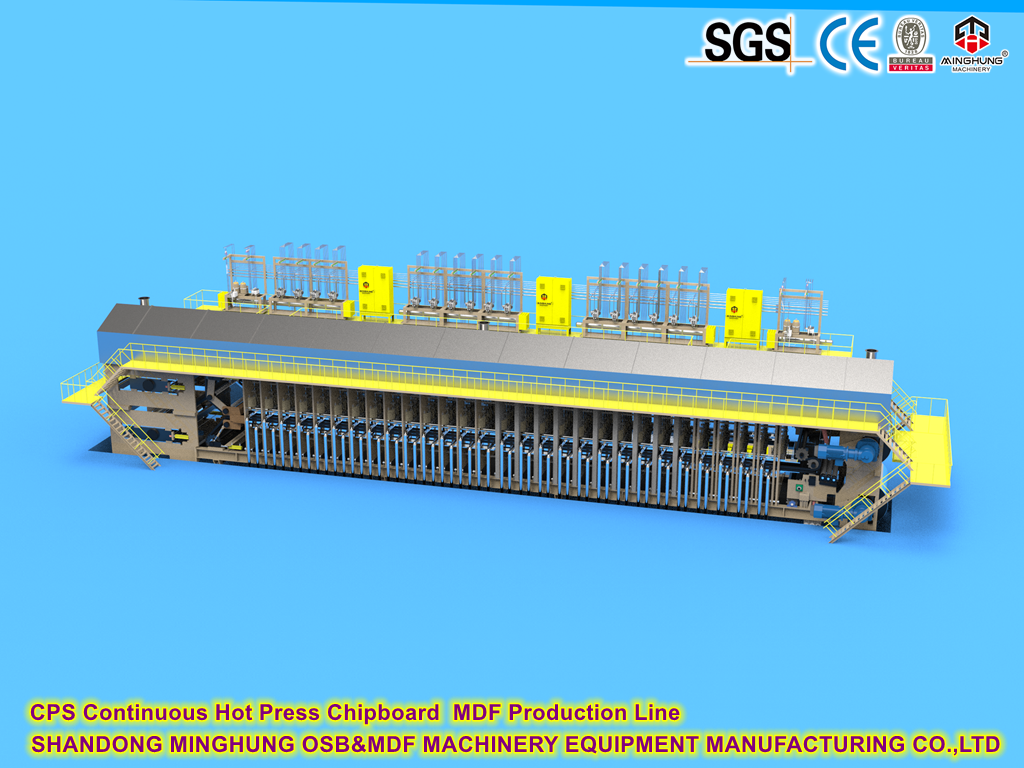

Частка 1: Агульны працоўны працэс цалкам аўтаматычнай прэсы бесперапыннага дзеяння (працэс макравытворчасці)

Гэта фізічны працэс пераўтварэння сыравіны ў гатовую ДСП, падобны да высокааўтаматызаванай зборачнай лініі.

1. Падрыхтоўка і фармоўка сыравіны:

      Пакрытыя смалой драўняныя часціцы паступаюць у фармовачную станцыю.

      Першы раўнамерна раскладвае бесперапынны, друзлы 'мат' з пэўнай шырынёй і папярэдняй таўшчынёй на рухомыя сталёвыя стужкі або цапфавыя пласціны.

2. Папярэдні націск:

      Сыпкі мат спачатку паступае на падрыхтоўку да друку.

      Папярэдняе адцісканне прымяняе пачатковы, больш нізкі ціск, каб ушчыльніць мат у стабільны стан, выдаляючы частку паветра. Гэта надае дыванку дастатковую трываласць, каб ён уваходзіў у асноўны прэс цэлым і не пашкоджваўся.

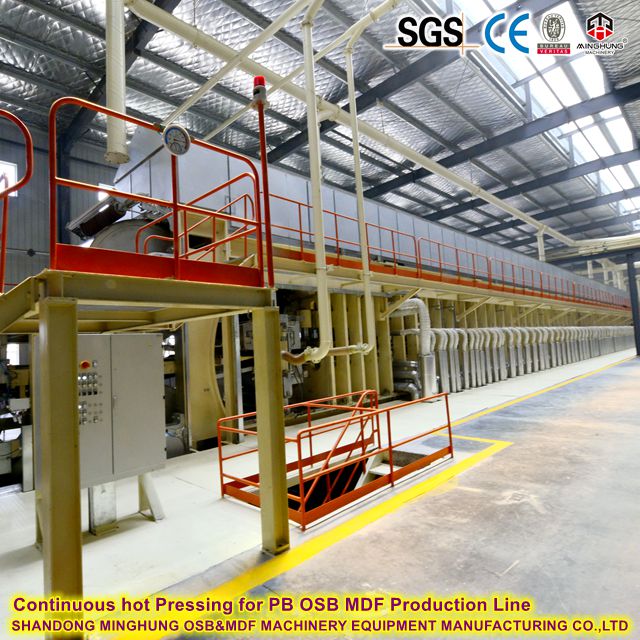

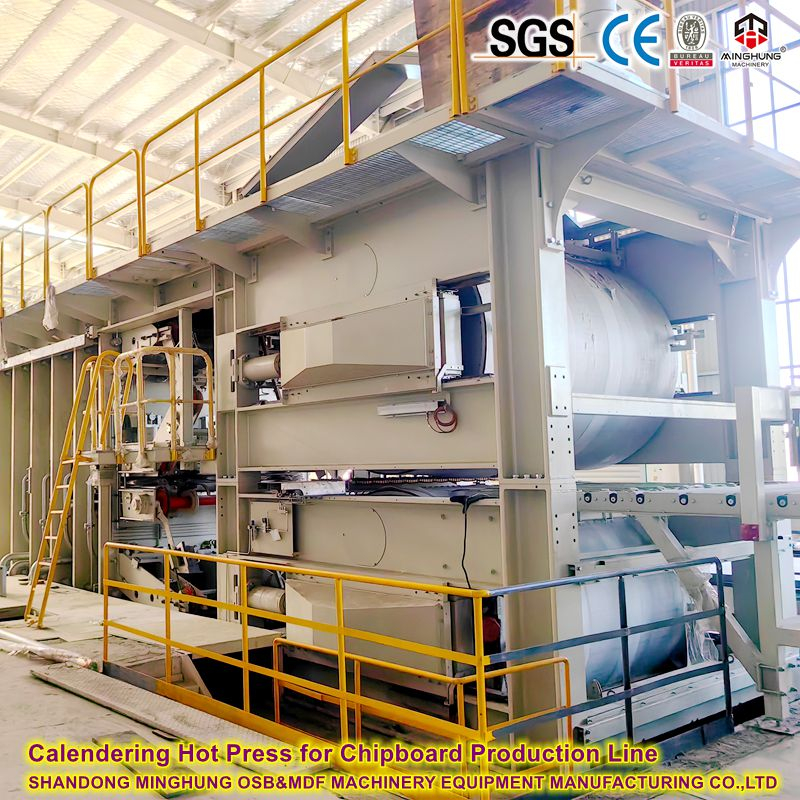

3. Асноўнае прэсаванне і тэрмарэактыўная:

      Папярэдне адціснуты мат уваходзіць у аснову галоўнага бесперапыннага прэса.

      Тут мат заціснуты і транспартуецца двума вялікімі тэрмаўстойлівымі сталёвымі стужкамі праз зону гарачай пліты, якая складаецца з некалькіх награвальных пліт.

      Прэс аказвае велізарны ціск праз гідраўлічную сістэму, у той час як награвальныя пліты забяспечваюць высокую тэмпературу (звычайна 180-220°C). Пад сумесным дзеяннем «цяпла, ціску і часу» смала ў дошцы хутка цвярдзее, і драўняныя валокны звязваюцца разам, утвараючы шчыльную дошку.

4. Сталёвы істужачны транспарт і бесперапынны рух:

      На працягу ўсяго гэтага працэсу сталёвыя рамяні бесперапынна рухаюцца, кіруючыся сістэмай прывада, што дазваляе мацюку праходзіць праз увесь прэс з пастаяннай хуткасцю. Гэта забяспечвае сапраўдную бесперапынную вытворчасць, значна павышаючы эфектыўнасць у параўнанні з традыцыйнымі прэсамі перыядычнага дзеяння.

5. Астуджэнне, рэзка і выхад:

      Бесперапынна прэсаваная дошка, якая выходзіць з прэса, трапляе ў зону астуджэння для застывання і стабілізацыі.

      Астуджаная бесперапынная дошка нарэшце разразаецца да зададзенай даўжыні пілой Cut-to-Size.

      Канчатковым выхадам з'яўляюцца асобныя ДСП аднастайнай таўшчыні, якія адпавядаюць неабходным стандартам.

Частка 2: Рабочы працэс інтэлектуальнай сістэмы кантролю таўшчыні (Micro Precision Control)

Гэты працэс адбываецца адначасова і глыбока інтэграваны з макрапрацэсам вышэй, засяроджваючыся выключна на кантролі ключавога паказчыка якасці: таўшчыні.

1. Маніторынг у рэжыме рэальнага часу:

      На выхадзе з прэса толькі што адціснутая (але яшчэ не астылая) дошка адразу праходзіць пад высокадакладны бескантактавы толщиномер.

      Датчык скануе дошку папярочна на высокай частаце, збіраючы тысячы кропак даных аб таўшчыні па ўсёй шырыні ў рэжыме рэальнага часу.

2. Зваротная сувязь даных і разумны аналіз:

      Велізарная колькасць дадзеных аб таўшчыні імгненна перадаецца ў цэнтральны блок кіравання.

      Блок кіравання параўноўвае вымераныя дадзеныя з прадусталяванай мэтавай таўшчынёй.

      Інтэлектуальныя алгарытмы (напрыклад, адаптыўны PID, прагназуючы кантроль па мадэлі) дзейнічаюць: яны не толькі вызначаюць бягучае адхіленне, але і аналізуюць тэндэнцыю і мадэль адхілення (напрыклад, ці з'яўляецца левы бок паслядоўна занадта тоўстым, ці ёсць перыядычныя ваганні па ўсёй дошцы).

3. Прыняцце рашэнняў і аддача каманд:

      На аснове аналізу алгарытм разлічвае дакладнае значэнне, месца і кірунак неабходнай карэкціроўкі.

      Каманды рэгулявання пасылаюцца на прывады рэгулявання таўшчыні (звычайна эксцэнтрыкавыя механізмы з прывадам серводвигателя), размешчаныя ў зоне гарачай пліты прэса.

4. Дакладнае выкананне і карэкцыя ў рэжыме рэальнага часу:

      Прывады выконваюць дакладныя на ўзроўні мікраметра рэгулявання ўздыму/апускання адтуліны прэса на аснове каманд.

      Важны момант: гэта рэгуляванне не ўплывае на частку дошкі, якая толькі што была вымераная. Замест гэтага ён уздзейнічае на тую частку мата, якая толькі ўваходзіць або знаходзіцца ў сярэдзіне прэса. Гэта азначае, што сістэма выконвае 'праактыўную' або 'неадкладную' карэкцыю.

5. Зваротная сувязь па замкнёным цыкле і бесперапынная аптымізацыя:

      Выпраўлены ўчастак мата пасля прэсавання будзе мець зменную таўшчыню. Гэта новае значэнне таўшчыні зноў выяўляецца праз некалькі секунд ці дзесяткаў секунд выходным таўшчынямерам.

      Новыя даныя перадаюцца назад у сістэму, якая ацэньвае эфект ад папярэдняй карэкціроўкі і вырашае, ці патрэбна далейшая дапрацоўка.

      Гэты цыкл 'Манітор → Аналіз → Рашэньне → Дзейнічайце → Кантроль зноў' працягваецца бесперапынна, утвараючы дынамічнае, самаадаптыўнае замкнёнае кіраваньне, гарантуючы, што варыяцыі таўшчыні пасьлядоўна падаўляюцца ў максімальна вузкім дыяпазоне.

Інтэлектуальная сістэма кантролю таўшчыні глыбока ўкаранёная ў макрапрацэс цалкам аўтаматычнага бесперапыннага прэса. Макрапрацэс адказвае за 'вытворчасць дошкі', у той час як інтэлектуальная сістэма адказвае за тое, каб 'рабіць дошку выключна дакладнай'. Разам яны ўтвараюць эфектыўную, стабільную і высакаякасную сучасную лінію па вытворчасці ДСП.
