Det intelligente tykkelseskontrolsystem til en fuldautomatisk spånpladekontinuerlig presse tjener som 'hjerne' og 'nervecenter' i en moderne spånpladeproduktionslinje. Det er et integreret system, der kombinerer sensorteknologi, automatisk kontrol, intelligente algoritmer og præcisionsmekanisk aktivering. Dens kerneopgave er at opnå præcis, real-time og automatisk kontrol over den færdige plades tykkelse under højhastigheds, kontinuerlig produktion. Dette sikrer, at hver millimeter af pladen opfylder den forudindstillede tykkelsesstandard, hvilket garanterer den endelige produktkvalitet, sparer råmaterialer og øger produktionseffektiviteten.

Kernekomponenter

Det komplette system kan ses som en integreret produktionsenhed, der består af to hoveddele: Host Machine (Continuous Press) og 'Intelligent Center' (Control System).

Del 1: Værtsmaskine - fuldautomatisk spånplade kontinuerlig presse

Dette er den fysiske enhed, der udfører den presserende opgave, primært inklusive:

1. Formningsstation: Ensartet spreder harpiksbelagte træpartikler til en kontinuerlig, løs 'måtte' med specifik bredde og foreløbig tykkelse.

2. Pre-pres: Komprimerer forsigtigt den løse måtte for at give den initial styrke, hvilket gør den velegnet til at komme ind i hovedpressen.

3. Kontinuerlig hovedtryk:

      Stålbæltesystem: To store, varmebestandige stålremme, der bærer og transporterer måtten gennem hele varmpressningszonen.

      Varmepladesystem: Flere opvarmede plader, der giver den nødvendige varme og tryk til presning. Dette er nøgleområdet, hvor tykkelseskontrol udføres.

      Hydrauliksystem: Giver det enorme tryk, der kræves for at åbne og lukke pressen.

      Hovedramme: En kraftig stålkonstruktion designet til at modstå den samlede pressekraft.

4. Varmesystem: Giver varmekilden (typisk termisk olie eller damp) til varmepladerne.

5. Drivsystem: Motorer og gearkasser, der driver den kontinuerlige bevægelse af stålremmene.

6. Køle- og skæresystem: Køler det kontinuerligt pressede bræt og skærer det til i den ønskede længde.

Del 2: Kernen - Intelligent tykkelseskontrolsystem

Dette er 'nervecentret', der muliggør præcis tykkelseskontrol, primært bestående af følgende tre undersystemer:

1. Detektionsenhed (systemets 'øjne'):

      Højpræcisions-ikke-kontakt tykkelsesmåler: Typisk installeret ved presseudgangen bruger den beta-ray-, laser- eller mikrobølgeteknologi til at scanne brættet over dets fulde bredde ved høj frekvens, hvilket giver real-time, kontinuerlige tykkelsesdata.

2. Kontrolenhed (systemets 'hjerne'):

      Industriel computer / højtydende PLC: Kører specialiseret intelligent kontrolsoftware.

      Kontrolalgoritmer: Dette er kerneintelligensen, der ofte bruger adaptiv PID-kontrol eller mere avanceret Model Predictive Control (MPC). Den behandler sensordata, forudsiger tykkelsesvariationstendenser og beregner de optimale justeringskommandoer.

3. Aktiveringsenhed (systemets 'hænder' og 'fødder'):

      Servomotorer og tykkelsesjusteringsmekanismer: Installeret på bestemte steder langs pressepladerne (normalt ved indløbssektionen og hovedpressezonen). Den mest almindelige struktur er den excentriske justeringsmekanisme. Servomotorerne modtager kommandoer fra 'hjernen' og driver disse mekanismer til at udføre ekstremt præcise løfte-/sænkebevægelser og mikrojusterer derved mellemrummet mellem den øvre og nedre varme plade (nip-åbningen).

Arbejdsprincip

Kernedriftsprincippet er en dynamisk, kontinuerlig intelligent lukket sløjfestyringsproces. Systemet anvender en højpræcisions tykkelsesmåler installeret ved presseudgangen til at udføre omfattende, uafbrudt scanning af det fuldt pressede bræt og indsamle enorme mængder tykkelsesdata i realtid. Disse data overføres øjeblikkeligt til den centrale kontrolenhed (systemets 'hjerne').

Styreenheden sammenligner realtidsdataene med den forudindstillede måltykkelse og analyserer dem ved hjælp af avancerede intelligente algoritmer (såsom adaptiv PID eller Model Predictive Control). Disse algoritmer kan ikke kun identificere den aktuelle tykkelsesafvigelse, men også forudsige tendensen til tykkelsesvariation. Efterfølgende beregner den præcise korrektionskommandoer og sender dem til Thickness Adjustment Actuator (typisk en servomotordrevet excentrisk justeringsmekanisme).

Aktuatoren, efter kommandoerne, udfører præcise justeringer på mikrometerniveau af åbningen af ​​pressens varme plader. Denne justering påvirker straks måtten, der lige kommer ind i pressens kompressionszone, ændrer dens kompressionstilstand og korrigerer derved dens formede tykkelse i realtid.

Det pressede og korrigerede bræt detekteres igen af ​​udgangstykkelsesmåleren, og de nye data føres tilbage til systemet, hvilket starter den næste kontrolcyklus. Denne proces med 'Realtidsovervågning → Intelligent Analyse → Præcisionsudførelse → Resultatverifikation' gentages kontinuerligt og danner en selvtilpassende lukket sløjfe, hvilket sikrer, at pladetykkelsen konsekvent og stabilt holdes inden for et område med ekstrem høj præcision.

Komplet udarbejdelse af arbejdsgange

Del 1: Overordnet arbejdsgang for den fuldautomatiske kontinuerlige presse (makroproduktionsproces)

Dette er den fysiske proces med at omdanne råmaterialer til færdige spånplader, beslægtet med et stærkt automatiseret samlebånd.

1. Forberedelse og formning af råmateriale:

      Harpiksbelagte træpartikler føres ind i formningsstationen.

      Førstnævnte spreder ensartet en kontinuerlig, løs 'måtte' med en specifik bredde og foreløbig tykkelse på bevægelige stålbånd eller caulplader.

2. Forpresning:

      Den løse måtte kommer først ind i Pre-pressen.

      Pre-pressen anvender indledende, lavere tryk for at komprimere måtten til en stabil tilstand og fjerne noget luft. Dette giver måtten tilstrækkelig styrke til at komme intakt ind i hovedpressen uden at blive beskadiget.

3. Hovedpresning og termoindstilling:

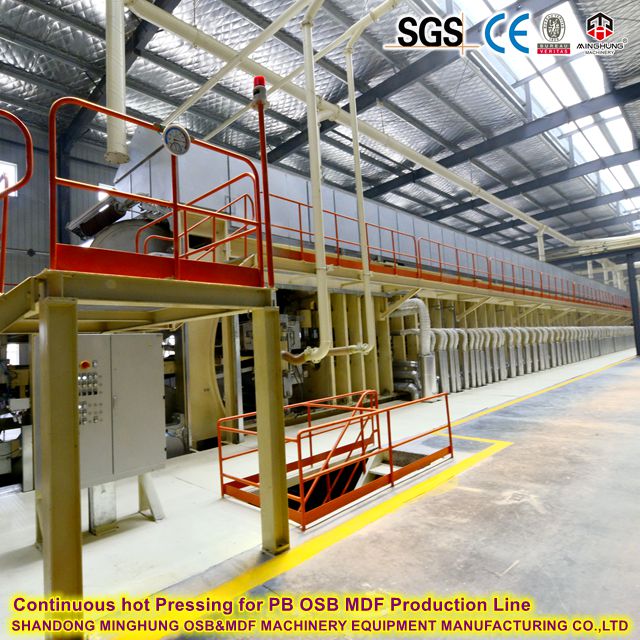

      Den forpressede måtte går ind i kernen af ​​Main Continuous Press.

      Her er måtten klemt og transporteret af to store varmebestandige stålbælter gennem en varmepladezone bestående af flere varmeplader.

      Pressen udøver et enormt tryk via det hydrauliske system, mens varmepladerne giver høje temperaturer (typisk 180-220°C). Under den kombinerede virkning af 'varme, tryk og tid' hærder harpiksen i pladen hurtigt, og træfibrene binder sig sammen og danner en tæt plade.

4. Stålbæltetransport og kontinuerlig bevægelse:

      Under hele denne proces bevæger stålremmene sig kontinuerligt, drevet af Drive System, hvilket tillader måtten at passere gennem hele pressen med en konstant hastighed. Dette muliggør ægte kontinuerlig produktion, hvilket øger effektiviteten markant sammenlignet med traditionelle batchpresser.

5. Køling, skæring og udførsel:

      Den kontinuerligt pressede plade, der forlader pressen, går ind i en kølezone for at størkne og stabilisere.

      Det afkølede kontinuerlige bræt skæres til sidst til i forudindstillede længder af en sav til skæring.

      Det endelige output er individuelle spånplader med ensartet tykkelse, der opfylder de krævede standarder.

Del 2: Arbejdsgang for det intelligente tykkelseskontrolsystem (Micro Precision Control)

Denne proces foregår samtidigt og er dybt integreret med makroprocessen ovenfor, der udelukkende fokuserer på at kontrollere nøglekvalitetsmetrikken: tykkelse.

1. Realtidsovervågning:

      Ved presseudgangen passerer det nyligt pressede (men endnu ikke afkølede) bræt straks under en højpræcisions-ikke-kontakt tykkelsesmåler.

      Måleren scanner brættet på tværs ved høj frekvens og indsamler tusindvis af tykkelsesdatapunkter over hele bredden i realtid.

2. Datafeedback og intelligent analyse:

      Den enorme mængde tykkelsesdata overføres øjeblikkeligt til den centrale kontrolenhed.

      Styreenheden sammenligner de målte data med den forudindstillede måltykkelse.

      Intelligente algoritmer (f.eks. Adaptive PID, Model Predictive Control) aktiveres: de bestemmer ikke kun den aktuelle afvigelse, men analyserer også tendensen og mønsteret af afvigelsen (f.eks. om venstre side konsekvent er for tyk, eller hvis der er periodiske udsving over hele linjen).

3. Beslutningstagning og kommandoudstedelse:

      Baseret på analysen beregner algoritmen den præcise værdi, placering og retning af den nødvendige justering.

      Justeringskommandoer sendes til tykkelsesjusteringsaktuatorerne (typisk servomotordrevne excentriske mekanismer) placeret i pressens varmepladeområde.

4. Præcisionsudførelse og realtidskorrektion:

      Aktuatorerne udfører præcise løfte-/sænkejusteringer på mikrometerniveau til presseåbningen baseret på kommandoerne.

      Det afgørende punkt er: Denne justering påvirker ikke den del af brættet, der lige blev målt. I stedet påvirker det den del af måtten, der lige er på vej ind eller er midt i pressen. Det betyder, at systemet udfører en 'proaktiv' eller 'umiddelbar' korrektion.

5. Closed-loop feedback og kontinuerlig optimering:

      Den korrigerede del af måtten vil efter at være blevet presset have en ændret tykkelse. Denne nye tykkelsesværdi detekteres igen sekunder eller ti sekunder senere af udgangstykkelsesmåleren.

      De nye data føres tilbage til systemet, som evaluerer effekten af ​​den tidligere justering og beslutter, om der er behov for yderligere finjustering.

      Denne cyklus med 'Monitor → Analyse → Beslut → Handl → Overvåg igen' fortsætter uafbrudt og danner en dynamisk, selvtilpassende lukket sløjfekontrol, der sikrer, at tykkelsesvariationer konsekvent undertrykkes inden for det strammest mulige område.

Det intelligente tykkelseskontrolsystem er dybt integreret i makroprocessen for den fuldautomatiske kontinuerlige presse. Makroprocessen er ansvarlig for at 'producere pladen', mens det intelligente system er ansvarlig for 'at gøre brættet usædvanligt præcist.' Sammen danner de en effektiv, stabil og højkvalitets moderne spånpladeproduktionslinje.
