Il sistema di controllo intelligente dello spessore per una pressa continua completamente automatica per pannelli truciolari funge da 'cervello' e 'centro nevralgico' di una moderna linea di produzione di pannelli truciolari. È un sistema integrato che combina tecnologia di rilevamento, controllo automatico, algoritmi intelligenti e attuazione meccanica di precisione. La sua missione principale è ottenere un controllo preciso, automatico e in tempo reale sullo spessore del pannello finito durante la produzione continua ad alta velocità. Ciò garantisce che ogni millimetro del pannello soddisfi lo standard di spessore preimpostato, garantendo così la qualità del prodotto finale, risparmiando materie prime e migliorando l'efficienza produttiva.

Componenti principali

Il sistema completo può essere visto come un'unità di produzione integrata, composta da due parti principali: la macchina host (pressa continua) e il 'Centro intelligente' (sistema di controllo).

Parte 1: Macchina host: pressa continua per pannelli truciolari completamente automatica

Questa è l'entità fisica che esegue il compito urgente, tra cui principalmente:

1. Stazione di formatura: distribuisce uniformemente le particelle di legno rivestite di resina in un 'tappetino' continuo e sciolto di larghezza specifica e spessore preliminare.

2. Prestampa: comprime delicatamente il tappetino sfuso per conferirgli la forza iniziale, rendendolo adatto all'ingresso nella pressa principale.

3. Stampa continua principale:

      Sistema di nastri in acciaio: due grandi nastri in acciaio resistenti al calore che trasportano e trasportano il tappetino attraverso l'intera zona di pressatura a caldo.

      Sistema di piastre riscaldanti: piastre riscaldate multiple che forniscono il calore e la pressione necessari per la pressatura. Questa è l'area chiave in cui viene eseguito il controllo dello spessore.

      Sistema idraulico: fornisce l'enorme pressione necessaria per l'apertura e la chiusura della pressa.

      Telaio principale: una struttura in acciaio resistente progettata per resistere alla forza di pressione totale.

4. Sistema di riscaldamento: fornisce la fonte di calore (tipicamente olio diatermico o vapore) per le piastre riscaldanti.

5. Sistema di azionamento: motori e riduttori che guidano il movimento continuo delle cinghie d'acciaio.

6. Sistema di raffreddamento e taglio: raffredda il pannello pressato continuo e lo taglia alla lunghezza richiesta.

Parte 2: Il nucleo: sistema di controllo intelligente dello spessore

Questo è il 'centro nevralgico' che consente un controllo preciso dello spessore, comprendente principalmente i seguenti tre sottosistemi:

1. Unità di rilevamento (gli 'occhi' del sistema):

      Misuratore di spessore senza contatto ad alta precisione: solitamente installato all'uscita della macchina da stampa, utilizza la tecnologia a raggi beta, laser o microonde per scansionare il pannello su tutta la sua larghezza ad alta frequenza, fornendo dati continui sullo spessore in tempo reale.

2. Unità di Controllo (Il 'Cervello' del Sistema):

      Computer industriale/PLC ad alte prestazioni: esegue software di controllo intelligente specializzato.

      Algoritmi di controllo: questa è l'intelligenza fondamentale, che spesso utilizza il controllo PID adattivo o il controllo predittivo modello (MPC) più avanzato. Elabora i dati del sensore, prevede le tendenze di variazione dello spessore e calcola i comandi di regolazione ottimali.

3. Unità di Attuazione (Le 'Mani' e i 'Piedi' del Sistema):

      Servomotori e meccanismi di regolazione dello spessore: installati in posizioni specifiche lungo le piastre della pressa (solitamente nella sezione di ingresso e nella zona di pressatura principale). La struttura più comune è il meccanismo di regolazione eccentrica. I servomotori ricevono comandi dal 'cervello' e guidano questi meccanismi per eseguire movimenti di sollevamento/abbassamento estremamente precisi, regolando così microregolando lo spazio tra le piastre calde superiore e inferiore (l'apertura del nip).

Principio di funzionamento

Il principio operativo fondamentale è un processo di controllo dinamico, continuo e intelligente a circuito chiuso. Il sistema utilizza uno spessimetro ad alta precisione installato all'uscita della pressa per eseguire una scansione completa e ininterrotta del pannello completamente pressato, raccogliendo enormi quantità di dati sullo spessore in tempo reale. Questi dati vengono trasmessi istantaneamente all'Unità Centrale di Controllo (il 'cervello' del sistema).

L'unità di controllo confronta i dati in tempo reale con lo spessore target preimpostato e li analizza utilizzando algoritmi intelligenti avanzati (come PID adattivo o Model Predictive Control). Questi algoritmi possono non solo identificare la deviazione attuale dello spessore, ma anche prevedere l'andamento della variazione dello spessore. Successivamente, calcola precisi comandi di correzione e li invia all'Attuatore di Regolazione dello Spessore (tipicamente un meccanismo di regolazione eccentrica azionato da un servomotore).

L'attuatore, seguendo i comandi, esegue regolazioni precise a livello micrometrico dell'apertura dei piani caldi della pressa. Questa regolazione influisce immediatamente sul materassino appena entra nella zona di compressione della pressa, alterandone lo stato di compressione e correggendo così in tempo reale lo spessore formato.

Il pannello pressato e corretto viene nuovamente rilevato dallo spessimetro in uscita e i nuovi dati vengono restituiti al sistema, avviando il successivo ciclo di controllo. Questo processo di 'Monitoraggio in tempo reale → Analisi intelligente → Esecuzione di precisione → Verifica dei risultati' si ripete continuamente, formando un ciclo chiuso autoadattativo, garantendo che lo spessore del pannello sia mantenuto in modo coerente e stabile entro un intervallo di precisione estremamente elevato.

Elaborazione completa del flusso di lavoro

Parte 1: Flusso di lavoro complessivo della macchina da stampa continua completamente automatica (macro processo di produzione)

Si tratta del processo fisico di trasformazione delle materie prime in pannelli truciolari finiti, simile a una catena di montaggio altamente automatizzata.

1. Preparazione e formatura delle materie prime:

      Le particelle di legno rivestite in resina vengono immesse nella stazione di formatura.

      Il primo stende uniformemente un 'tappetino' continuo e sciolto con una larghezza specifica e uno spessore preliminare su nastri in acciaio o piastre di rinforzo in movimento.

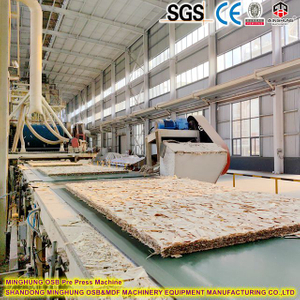

2. Prestampa:

      Il tappetino sfuso entra prima nella prestampa.

      La prestampa applica una pressione iniziale inferiore per compattare il tappetino in uno stato stabile, rimuovendo parte dell'aria. Ciò conferisce al tappetino una resistenza sufficiente per entrare intatto nella pressa principale senza essere danneggiato.

3. Pressatura principale e termoindurente:

      Il tappetino prestirato entra nel cuore della pressa continua principale.

      Qui, il tappetino viene inserito e trasportato da due grandi nastri in acciaio resistenti al calore attraverso una zona della piastra calda composta da più piastre riscaldanti.

      La pressa applica un'enorme pressione tramite il sistema idraulico, mentre le piastre riscaldanti forniscono temperature elevate (tipicamente 180-220°C). Sotto l'azione combinata di 'calore, pressione e tempo', la resina nella tavola polimerizza rapidamente e le fibre del legno si legano insieme, formando una tavola densa.

4. Trasporto del nastro in acciaio e movimento continuo:

      Durante tutto questo processo, le cinghie d'acciaio si muovono continuamente, azionate dal Drive System, consentendo al tappeto di passare attraverso l'intera pressa a velocità costante. Ciò consente una vera produzione continua, aumentando significativamente l’efficienza rispetto alle tradizionali macchine da stampa batch.

5. Raffreddamento, taglio e uscita:

      Il pannello pressato in continuo in uscita dalla pressa entra in una zona di raffreddamento per solidificarsi e stabilizzarsi.

      Il pannello continuo raffreddato viene infine tagliato a lunghezze preimpostate da una sega tagliata su misura.

      Il risultato finale sono pannelli truciolari individuali con spessore uniforme che soddisfano gli standard richiesti.

Parte 2: Flusso di lavoro del sistema di controllo intelligente dello spessore (micro controllo di precisione)

Questo processo avviene simultaneamente ed è profondamente integrato con il macro processo di cui sopra, concentrandosi esclusivamente sul controllo della metrica chiave della qualità: lo spessore.

1. Monitoraggio in tempo reale:

      All'uscita della pressa, il pannello appena pressato (ma non ancora raffreddato) passa immediatamente sotto uno spessimetro senza contatto ad alta precisione.

      Il misuratore scansiona la tavola trasversalmente ad alta frequenza, raccogliendo migliaia di punti dati di spessore su tutta la larghezza in tempo reale.

2. Feedback dei dati e analisi intelligente:

      L'enorme quantità di dati sullo spessore viene trasmessa istantaneamente all'unità di controllo centrale.

      L'unità di controllo confronta i dati misurati con lo spessore target preimpostato.

      Vengono attivati ​​algoritmi intelligenti (ad esempio PID adattivo, controllo predittivo del modello): non solo determinano la deviazione corrente ma analizzano anche la tendenza e il modello della deviazione (ad esempio, se il lato sinistro è costantemente troppo spesso o se c'è una fluttuazione periodica su tutta la linea).

3. Processo decisionale e emissione di comandi:

      Sulla base dell'analisi, l'algoritmo calcola il valore preciso, la posizione e la direzione della regolazione richiesta.

      I comandi di regolazione vengono inviati agli attuatori di regolazione dello spessore (tipicamente meccanismi eccentrici azionati da servomotore) situati nell'area della piastra calda della macchina da stampa.

4. Esecuzione precisa e correzione in tempo reale:

      Gli attuatori eseguono regolazioni micrometriche di sollevamento/abbassamento precise dell'apertura della pressa in base ai comandi.

      Il punto cruciale è: questa regolazione non influisce sulla parte della tavola appena misurata. Interessa invece la sezione del tappeto che sta appena entrando o che si trova al centro della pressa. Ciò significa che il sistema sta eseguendo una correzione 'proattiva' o 'immediata'.

5. Feedback a circuito chiuso e ottimizzazione continua:

      La sezione corretta del tappetino, dopo essere stata pressata, presenterà uno spessore modificato. Questo nuovo valore di spessore viene rilevato nuovamente pochi secondi o decine di secondi dopo dallo spessimetro in uscita.

      I nuovi dati vengono restituiti al sistema, che valuta l’effetto dell’aggiustamento precedente e decide se è necessaria un’ulteriore messa a punto.

      Questo ciclo di 'Monitoraggio → Analizza → Decidi → Agisci → Monitora ancora' continua ininterrotto, formando un controllo dinamico e autoadattante a circuito chiuso, garantendo che le variazioni di spessore siano costantemente soppresse entro l'intervallo più ristretto possibile.

Il sistema di controllo intelligente dello spessore è profondamente integrato nel macroprocesso della pressa continua completamente automatica. Il macroprocesso è responsabile della 'produzione del pannello', mentre il sistema intelligente è responsabile di 'rendere il pannello eccezionalmente preciso'. Insieme, formano una moderna linea di produzione di pannelli truciolari efficiente, stabile e di alta qualità.
