1. Секция загрузки и предварительной обработки сырья.
Гидравлический захват/погрузчик для бревен:
Функция: Заменяет ручной труд, автоматически захватывая бревна со склада и точно укладывая их на цепь подающего конвейера.
Особенности: Обычно используется полное гидравлическое управление с сильной силой захвата и гибким движением, оснащено вращающимися захватами для адаптации к бревнам различных характеристик. Это отправная точка автоматизированного производства.
Барабанный/кольцевой окорочный станок:
Функция: Тщательно удаляет кору, грязь, металлические примеси и т. д. с поверхности бревна.
Важность: кора и примеси могут сильно изнашивать и повреждать дорогие ножи и каретки для лущения, а также загрязнять поверхность шпона. Качественная окорка – необходимое условие получения качественного шпона и защиты основного оборудования.
![Окорочный станок для бревен легко удаляет кору]()
Центровочная машина для бревен:
Функция: использует лазерное или механическое сканирование для поиска оптимального центра вращения бревна и маркировки его.
Цель: Обеспечивает вращение бревна вокруг наиболее идеального центра во время лущения, максимизируя выход годного к употреблению шпона, уменьшая отходы клиновидной формы и улучшая общее восстановление.
2. Участок обработки стержня – станок для лущения шпона (токарный станок)
Машина для лущения шпона является техническим ядром и центром создания ценности производственной линии. Его производительность напрямую определяет эффективность всей линии.
Принцип работы: Окоренное бревно подается в токарный станок. В бесшпиндельном токарном станке бревно захватывается и приводится в движение приводными роликами внизу и прижимными роликами сбоку. Очистительный нож, установленный на прецизионной каретке, осуществляет непрерывную и точную радиальную подачу к быстро вращающемуся бревну в зависимости от заданного значения толщины, очищая бревно, как «точилка для карандашей», на непрерывную ленту одинаковой толщины.
основных компонентов : Подробная аннотация
Сборка каретки ножей: Сердце сердца. Изготовленный из отливки из высокопрочной легированной стали, он обладает чрезвычайной жесткостью и стабильностью, что исключает вибрацию во время высокоскоростной очистки. Он оснащен ножом для очистки и носовой планкой (нажимной планкой).
Нож для очистки и носовая планка: Носовая планка расположена чуть выше острия ножа. Его функция – сжимать ячейки древесины перед ножом, предварительно контролировать толщину шпона и уменьшать токарные дефекты (расколы на нижней стороне), что имеет решающее значение для производства качественного тонкого шпона. Ножи изготовлены из специальной легированной стали и требуют регулярной заточки.
Система привода:
Главный привод: используются мощные частотно-регулируемые приводы переменного тока с высоким крутящим моментом или серводвигатели, приводящие в движение силовые ролики через редукторы. Это обеспечивает плавное и мощное вращение бревна, поддерживая постоянную скорость даже при распиловке древесины твердых пород большого диаметра, предотвращая падение скорости, вызывающее изменение толщины.
Привод подачи: в моделях высокого класса используются цифровые серводвигатели, непосредственно приводящие в движение шарико-винтовые пары для продвижения каретки ножа. Это ключевая технология для достижения высокоточного контроля толщины с разрешением до 0,01 мм, что значительно превосходит традиционные гидравлические или механические приводы.
Система управления: оснащена интеллектуальной системой ЧПУ на базе промышленного ПЛК и цветного сенсорного экрана (HMI). Операторы могут напрямую вводить все параметры на экран — диаметр бревна, заданную толщину шпона, скорость лущения и т. д. Система может хранить сотни рецептов для вызова одним касанием. Он включает в себя такие функции, как автоматическая заточка ножей, диагностика неисправностей и статистика производства.
Основные технические параметры
Максимальная длина обработки: 2600 мм (настраиваемая)
Максимальный диаметр обработки: Φ480 мм (конструкция без карточного вала)
Диапазон толщины пилинга: 0,5–6 мм (регулируется с помощью ЧПУ)
Выходная скорость: 30-80 метров/минуту (регулировка скорости с переменной частотой)
Конфигурация мощности: 28–48 кВт (зависит от модели)
Применимые типы древесины: эвкалипт, сосна, клен, смешанная древесина и т. д.
![MINGHUNG Токарный станок для шпона]( "Veneer lathe")
3. Секция постобработки и обработки шпона
Конвейер шпона: плавно и без растягивания транспортирует непрерывную ленту шпона к клипсатору.
Высокоскоростной станок для обрезки шпона:
Функция: Динамическая обрезка движущейся ленты шпона на заданную длину.
Особенности: Использует летучие ножницы или технологию сервосинхронизации. Скорость ножниц автоматически соответствует скорости конвейера, обеспечивая точную резку во время движения без остановки, обеспечивая эффективность производства.

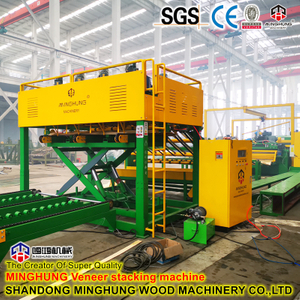

Автоматический укладчик шпона:
Функция: Автоматически сортирует и укладывает распиленные листы шпона.
Расширенные функции: Современные штабелеры оснащены визуальными или фотоэлектрическими датчиками, которые автоматически различают плотные и свободные стороны, сердцевину и лицевые листы и укладывают их на отдельные поддоны, что значительно облегчает последующую сушку и сортировку.
![укладчик шпона]( "veneer stacking machine")
Система обработки основных и краевых отходов:
Функция: Собирает оставшуюся сердцевину после очистки и обрезки кромок машинкой для стрижки.
Обработка: стержни можно пропустить через дробилку и использовать в качестве сырья для изготовления ДСП или топлива из биомассы. Обрезную кромку можно отправить непосредственно на электростанцию, работающую на биомассе. Это обеспечивает 100% комплексное использование древесины без отходов.
4. Центральная система автоматического управления.
Функция: это не отдельная машина, а нейронная сеть всей производственной линии. Через центральный шкаф управления, а также распределенные ПЛК и датчики в цехе он координирует все действия, от загрузки бревен до укладки шпона, обеспечивая синхронизацию всей линии, запуск/остановку одним касанием, управление параметрами процесса, отслеживание данных и удаленное обслуживание.
Основная особенность этой производственной линии
Эта производственная линия представляет собой не простое сочетание отдельных станков, а проект системного проектирования, глубоко интегрирующий точное оборудование, технологии ЧПУ и интеллектуальное управление. Его основные особенности в основном отражаются в следующих аспектах:
1. Чрезвычайная эффективность и высокая производительность.
Непрерывное автоматизированное производство: весь процесс от загрузки бревен, окорки, лущения, резки до штабелирования плавно связан без ручного вмешательства на промежуточных этапах, что значительно сокращает подготовку производства и интервалы времени.
Высокоскоростная очистка и синхронная резка: Выходная скорость главного токарного станка может достигать 60-100 метров в минуту. В сочетании с высокоскоростными летучими ножницами с сервоприводом он обеспечивает точную резку по длине при непрерывном движении ленты шпона, что повышает эффективность производства в 3-5 раз по сравнению с традиционным автономным станком.
2. Исключительная точность и высочайшее качество.
Контроль толщины на нанометровом уровне: для управления подачей каретки ножа используются полноценные серводвигатели. Система управления обеспечивает чрезвычайно высокое разрешение, гарантируя, что допуск по толщине лущеного шпона остается стабильным в пределах ±0,02 мм, что значительно превышает отраслевые стандарты и гарантирует производство высококачественной фанеры.
Гладкая поверхность с минимальными проверками. Точный механизм сопряжения передней планки и ножа, стабильный главный привод и высокожесткая антивибрационная каретка ножа работают вместе, чтобы обеспечить очень мелкие проверки на токарном станке на нижней стороне шпона и гладкую, плоскую поверхность, достигая качества, которое практически не требует заполнения перед шлифованием.
3. Превосходное использование древесины и экономические выгоды
Бесшпиндельная конструкция и обработка бревен малого диаметра. В основном оборудовании используется бесшпиндельный токарный станок, который может очищать очень маленькие стержни (начиная с Φ27 мм) с конечным остатком стержней менее 40 мм, практически «используя каждый кусочек», что значительно повышает производительность и напрямую снижает затраты на сырье.
Комплексная обработка с нулевыми отходами: интегрированные системы обработки кромочных и основных отходов перерабатывают 100% отходов в топливо из биомассы или сырье для других древесных плит, обеспечивая зеленую экономику замкнутого цикла и создавая дополнительные экономические выгоды.
4. Интеллектуальное ЧПУ и удобное управление.
Производство «в одно касание»: встроенная центральная система управления ПЛК позволяет операторам просто устанавливать параметры (породу древесины, целевую толщину, длину) на сенсорном экране, чтобы запустить полностью автоматизированный процесс. Система может хранить сотни рецептов для быстрой замены.
Цифровое управление и удаленная поддержка: функции включают статистику производства, диагностику неисправностей и напоминания о техническом обслуживании. Сетевое подключение обеспечивает удаленный мониторинг и техническую поддержку, обеспечивая основу данных для современных интеллектуальных заводов (Индустрия 4.0).
5. Сильная адаптируемость и гибкость.
Широкая адаптируемость к сырью: может эффективно обрабатывать различные породы древесины, такие как эвкалипт, тополь, сосна, береза и смешанные лиственные породы, а также адаптироваться к несколько изогнутым и неправильным бревнам, расширяя каналы поиска сырья.
Гибкое производство и быстрая переналадка: система ЧПУ позволяет мгновенно переключать спецификации толщины и длины очистки для удовлетворения потребностей клиентов в мелкосерийном индивидуальном производстве с несколькими спецификациями, что обеспечивает быструю реакцию рынка.
Краткое описание: Основная ценность этой производственной линии заключается в использовании интеллектуальных, высокоточных и высокоэффективных технологий, которые напрямую помогают клиентам достичь трех основных целей: снижения затрат, повышения эффективности и улучшения качества. Это идеальное оружие для повышения основной конкурентоспособности компании.
