Una línea completa de producción de madera contrachapada ecológica de grado E0 es un proyecto de ingeniería de sistema complejo que integra maquinaria moderna, electrónica, control de fluidos y tecnologías de energía térmica. Está diseñado para una producción limpia con alta eficiencia, alta calidad y bajas emisiones. Los componentes principales son los siguientes:
![]() |
Parte I: Sección de preparación y manipulación de materias primas |
1. Equipo de procesamiento de registros

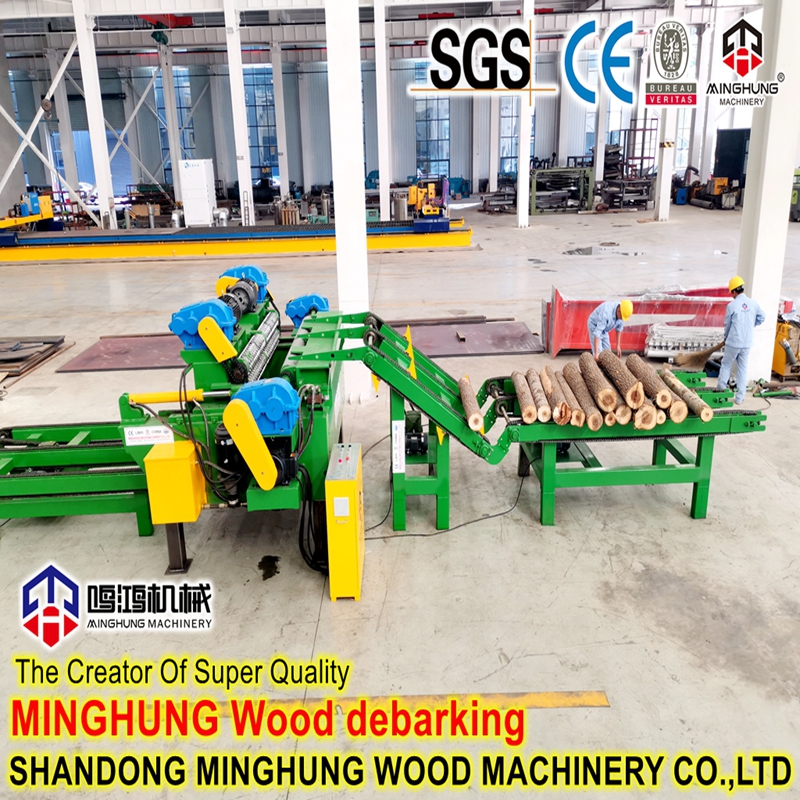

Descortezador: Elimina la corteza de los troncos para asegurar la calidad del enchapado.

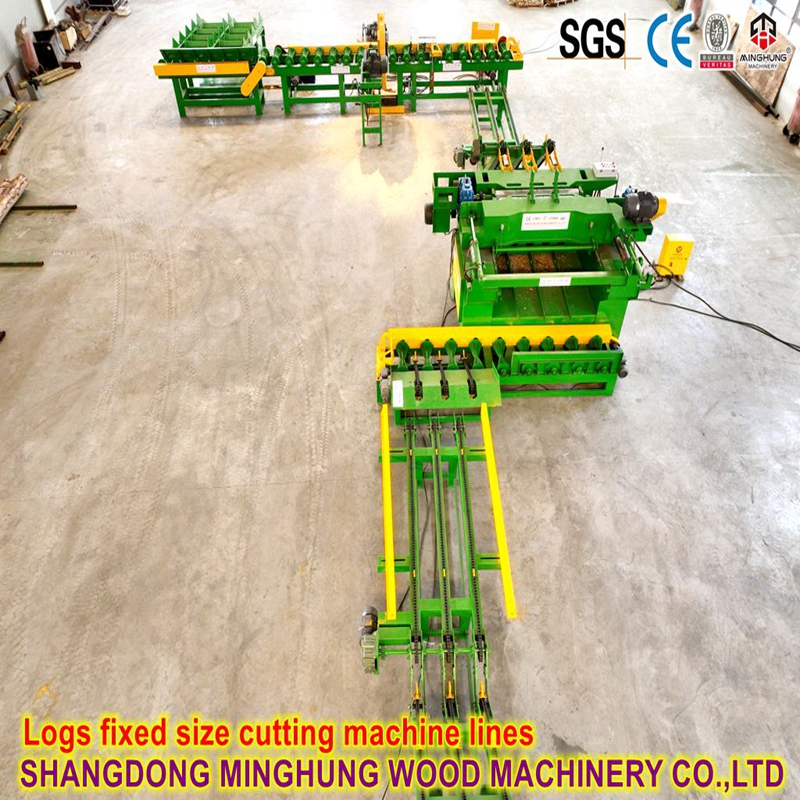

Sierra transversal: corta troncos largos en bloques más cortos de la longitud requerida.
| descortezador |
Sierra transversal |
![descortezador de madera]( "wood debarking") |
![China Sierra para cortar madera Minghung]( "Minghung Wood Cutting Saw") |
2. Equipos de pelado y secado de chapas

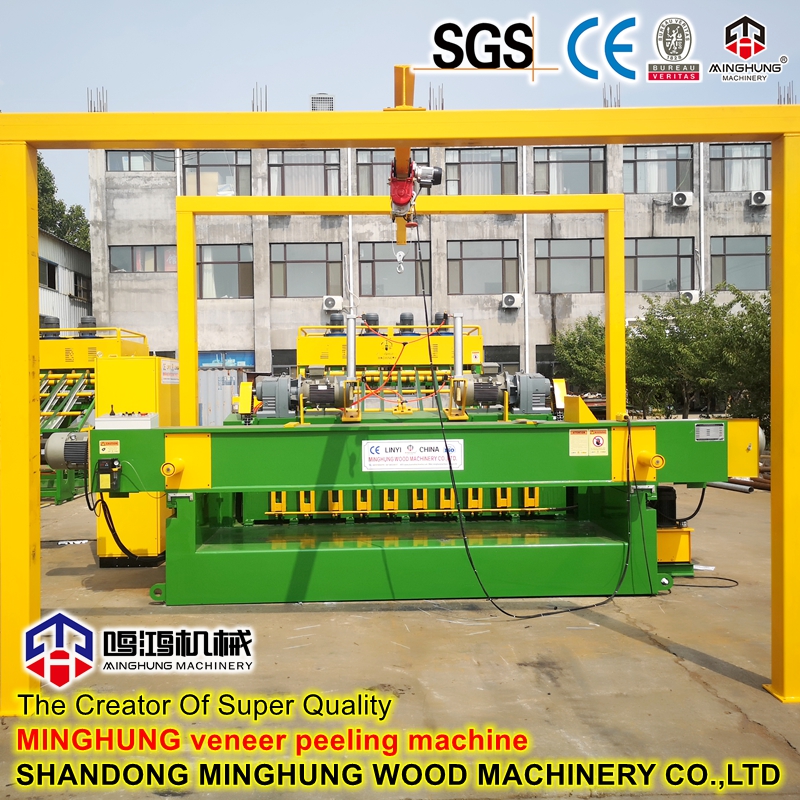

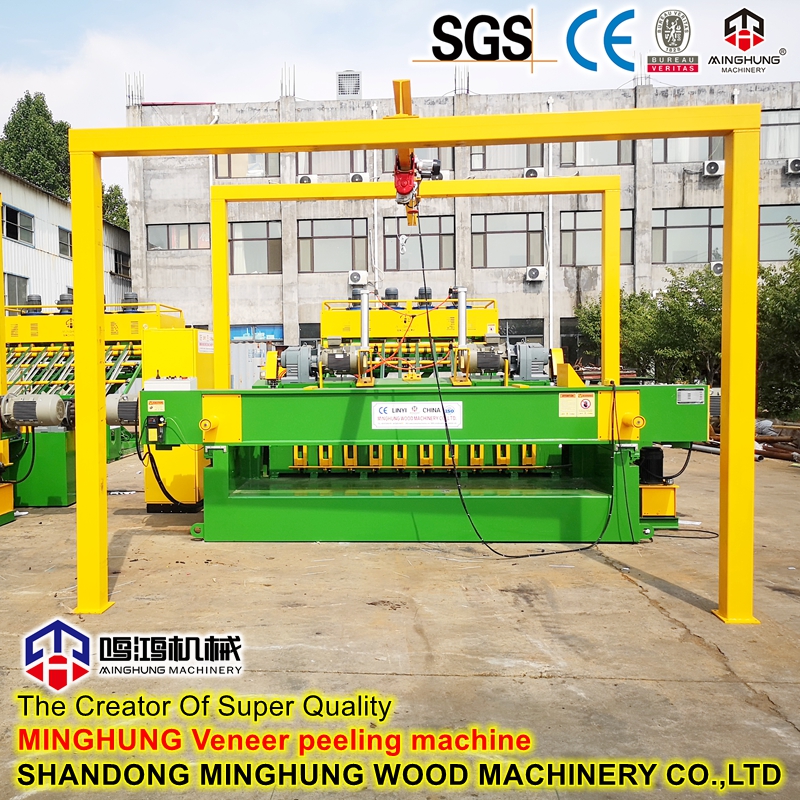

Torno pelador/cortador giratorio de chapa: pela los bloques de troncos en hojas de chapa continuas. Esto es clave para determinar la uniformidad del espesor de la carilla.
Chapa Clipper: Corta las hojas de chapa continuas en dimensiones establecidas.
(CNC) Parchador de chapa: Detecta y elimina automáticamente defectos (p. ej., nudos, agujeros de gusano) de la chapa, reemplazándolos con parches de madera sanos. Esto mejora el grado y la utilización del revestimiento.

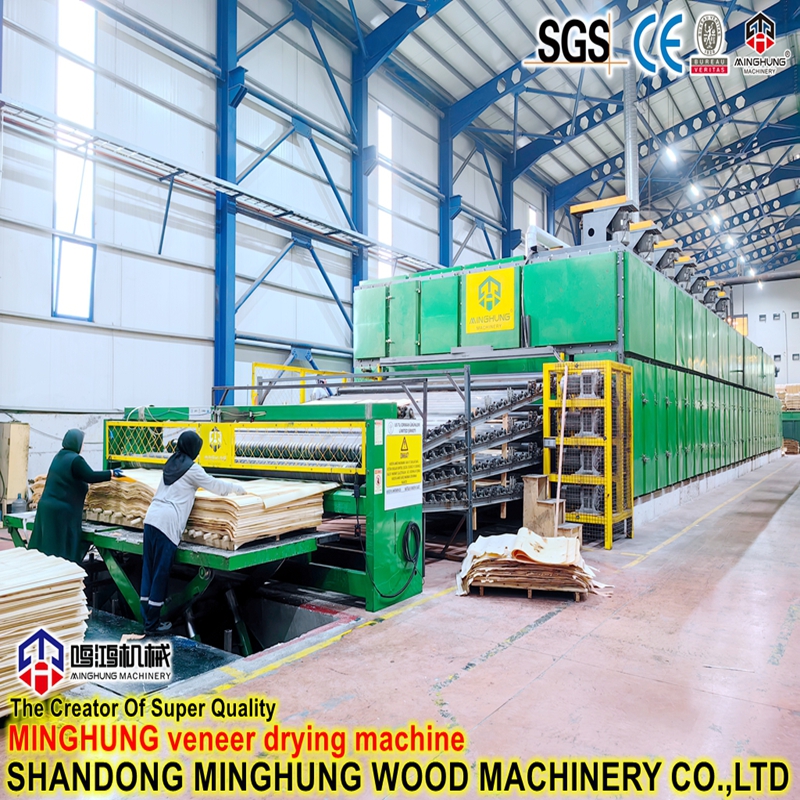

Secador de chapa: normalmente utiliza secadores de rodillos o de cinta de malla. El aire caliente reduce con precisión el contenido de humedad de la chapa verde de más del 60% al 8-12% (varía según la especie de madera y el adhesivo). Este es un paso fundamental para garantizar la calidad de la unión posterior. La producción de grado E0 requiere una precisión extremadamente alta en el control de la temperatura de secado y la velocidad del aire.
| Torno pelador |
Secador de chapa |
![Máquina peladora de chapa MINGHUNG]( "veneer peeling machine") |
![Secadora de chapa MINGHUNG]( "veneer drying machine") |
![]() |
Parte II: Sección de aplicación y colocación del pegamento |
3. Equipo de pegado
Sistema de mezcla de pegamento: Sistema completamente automático controlado por computadora para dosificar con precisión adhesivos de grado E0 o sin formaldehído (p. ej., MDI, pegamento a base de soja), agua, endurecedores y otros aditivos para garantizar un rendimiento estable del pegamento.

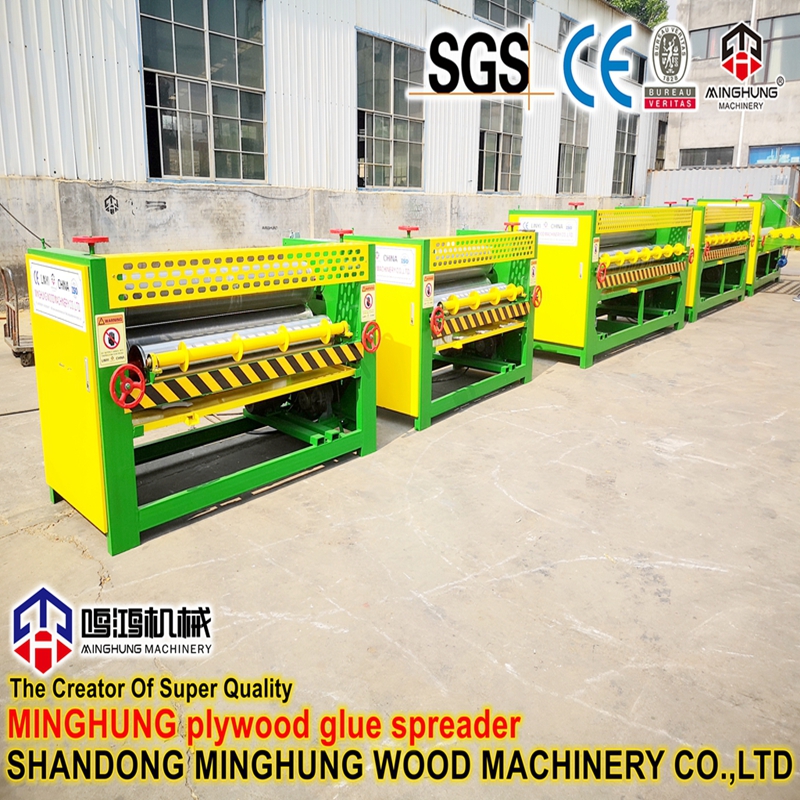

Encoladora de doble esparcidor: el equipo de encolado central. Utiliza un sistema de cuatro rodillos o rodillo doctor para aplicar el adhesivo de manera uniforme y cuantitativa en ambos lados de la carilla. Para la producción de E0, el equipo debe ser resistente a la corrosión (especialmente cuando se usa MDI) y fácil de limpiar para evitar la contaminación cruzada.
| Pegante |
![esparcidor de pegamento para máquina de madera contrachapada]( "glue spreader") |
4. Equipos de Layup y Pre-Prensado
Línea de Layup Automática: Clave para la automatización y mejora de la eficiencia. Incluye:
Dispositivo de clasificación y transporte de carillas: Transporta y clasifica automáticamente las carillas secas de cara, dorso y núcleo.
Robot/Sistema de apilamiento: recoge y coloca automáticamente las chapas de acuerdo con la estructura de capas preestablecida y la dirección de la fibra (capas adyacentes perpendiculares) para formar la estera. Reduce significativamente la mano de obra y garantiza la consistencia del laminado.

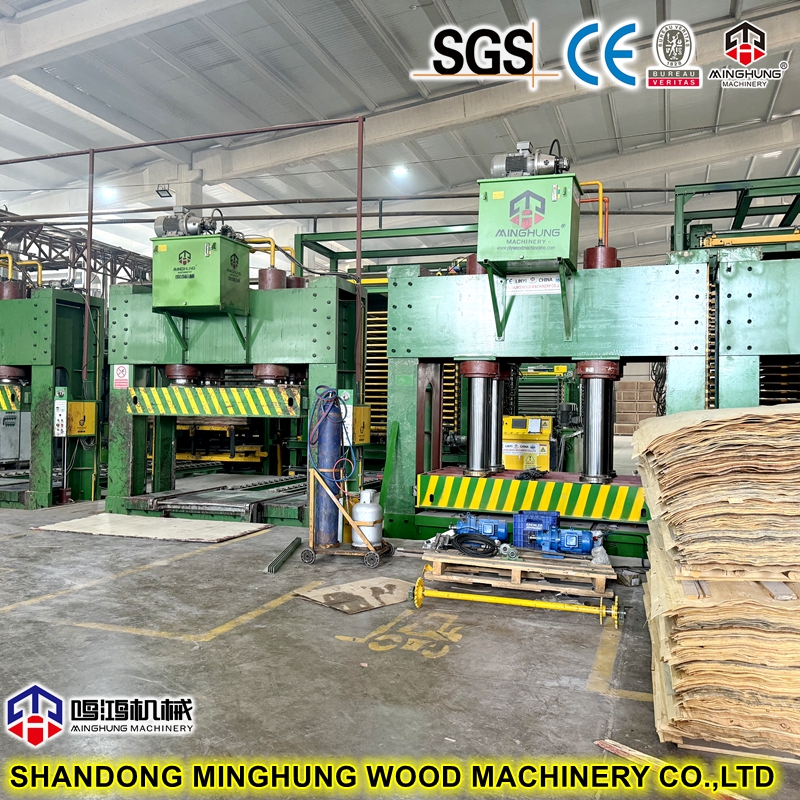

Preimpresión: Generalmente una prensa en frío. Aplica presión inicial (p. ej., 0,5-1,0 MPa) al tapete ensamblado para la unión preliminar, proporcionando suficiente resistencia en verde para el transporte a la prensa caliente y evitando el colapso del tapete.
| Preimpresión |
![Prensa en frío de madera contrachapada MINGHUNG de China]( "MINGHUNG Plywood cold press") |
![]() |
Parte III: Sección de prensado en caliente y posprocesamiento |
5. Equipo de prensado en caliente
Hot Press: El 'corazón' de la línea de producción. Las líneas de pendiente E0 suelen utilizar:

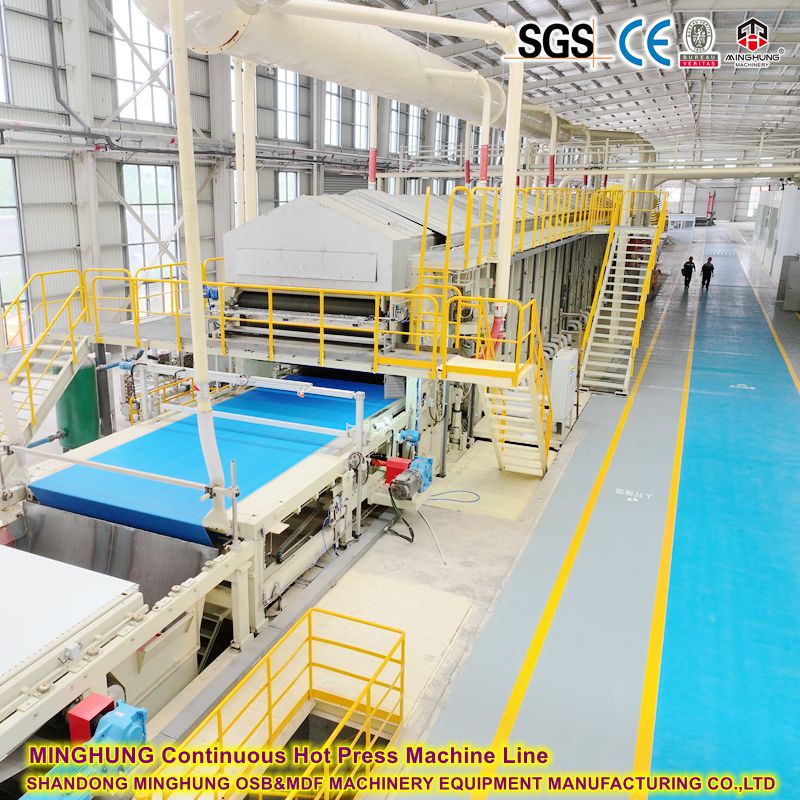

Prensa Plana Continua: El equipo más avanzado. La estera pasa continuamente a través de las placas de prensa impulsadas por correas de acero, asegurando una presión y un calentamiento uniformes. Ofrece una eficiencia de producción extremadamente alta y una densidad de tablero estable, ideal para producción de gran volumen y alta calidad.

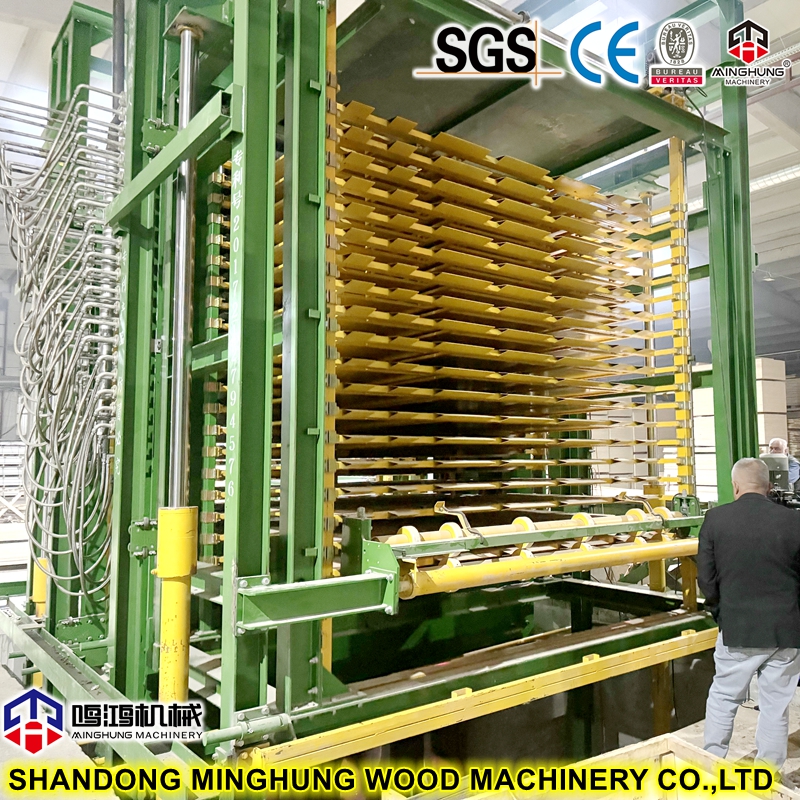

Prensa en Caliente Multiapertura: Tradicional pero madura y confiable. Múltiples placas de prensa de apertura y cierre presionan simultáneamente varias tablas. Requiere un dispositivo de cierre simultáneo avanzado para garantizar un calentamiento y presión constantes para todas las alfombras.
| Prensa plana continua |
Prensa caliente multiapertura |
![Prensa en caliente continua MINGHUNG]( "Continuous Hot Press") |
![Prensa caliente de apertura múltiple MINGHUNG]() |
Sistema de calefacción: Proporciona una fuente de calor (vapor, aceite térmico o calefacción eléctrica) y controla con precisión la temperatura de las placas de prensa. Esto es crucial para el curado de adhesivos de grado E0 (por ejemplo, la temperatura de reacción específica del MDI).
6. Equipos de enfriamiento y curado
Sistema de enfriamiento: Los tableros que salen de la prensa caliente están a alta temperatura. Se enfrían mediante un Cooler Turner o Star Cooler con aire forzado para enfriar uniformemente, establecer su forma y evitar deformaciones.
Área de curado: Los tableros enfriados deben apilarse estáticamente durante 24 a 72 horas para curar. Esto permite la liberación de tensiones internas, el equilibrio de la humedad y el curado completo del adhesivo para lograr un rendimiento final estable.
![]() |
Parte IV: Sección de lijado y corte |
7. Equipos de calibración y acabado de superficies.

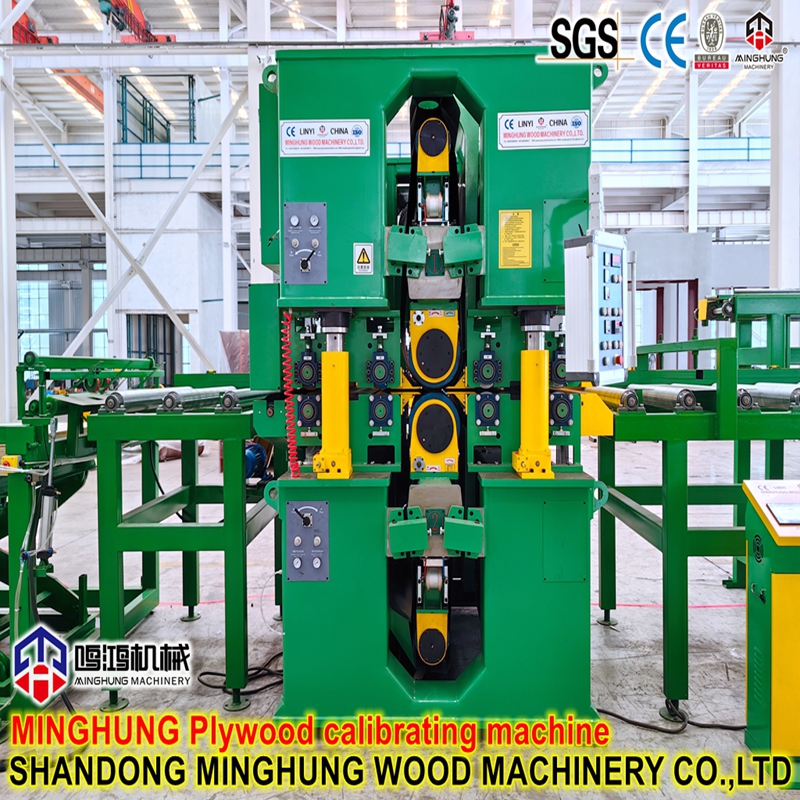

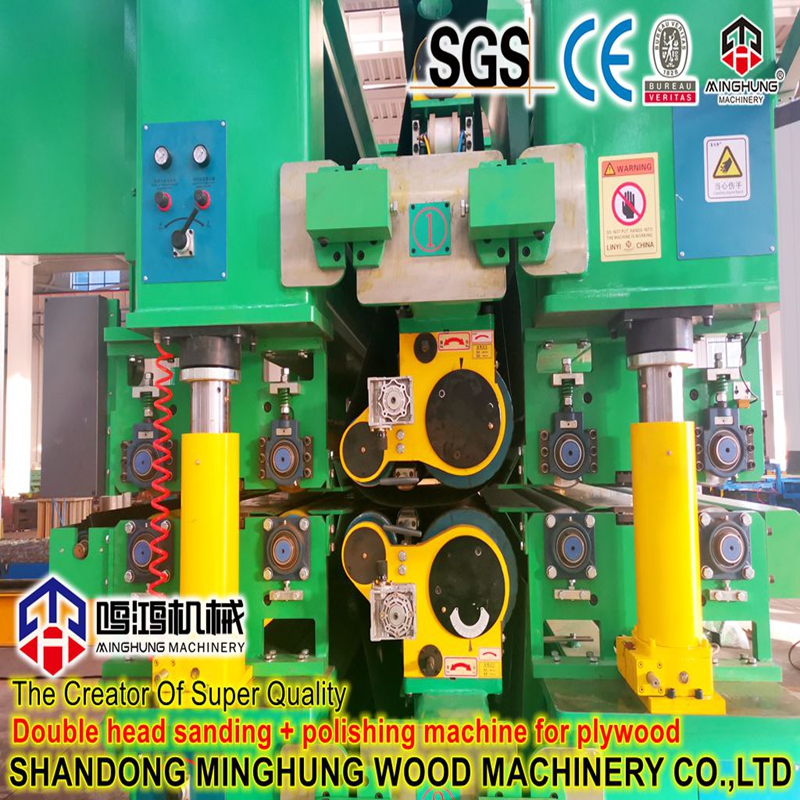

Lijadora calibradora: normalmente una lijadora calibradora de doble cara (por ejemplo, con tres o cuatro cabezales de lijado). Un equipo central de posprocesamiento que se utiliza para lijar los tableros hasta obtener un espesor final preciso, eliminar las desviaciones de la prensa y obtener una superficie lisa y plana como base para el procesamiento posterior (por ejemplo, laminación).
| lijadora |
![Máquina calibradora de madera contrachapada MINGHUNG]( "MINGHUNG Plywood calibrating machine") |
8. Equipos de corte y clasificación

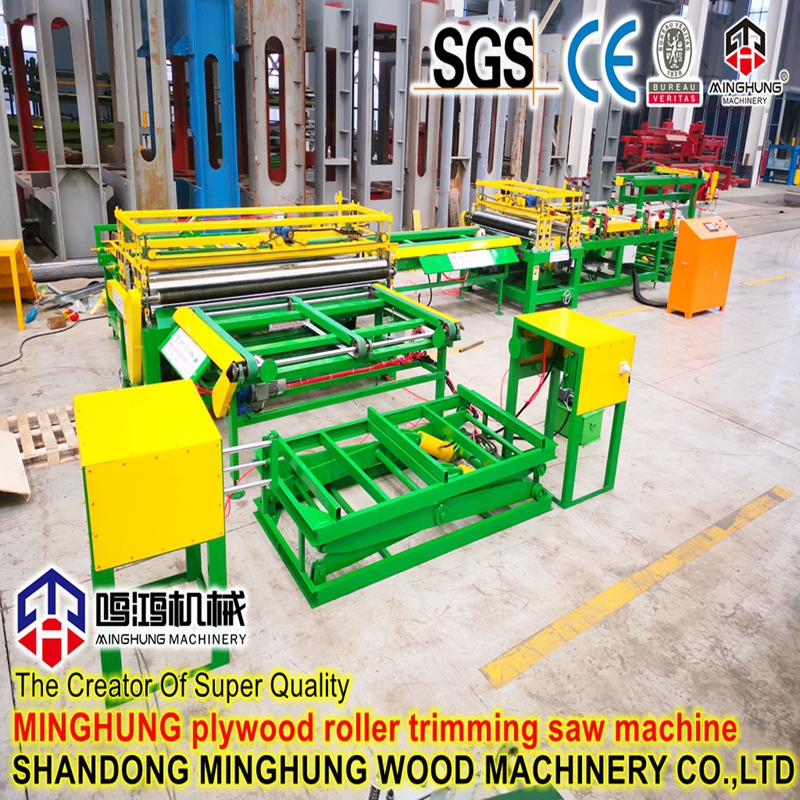

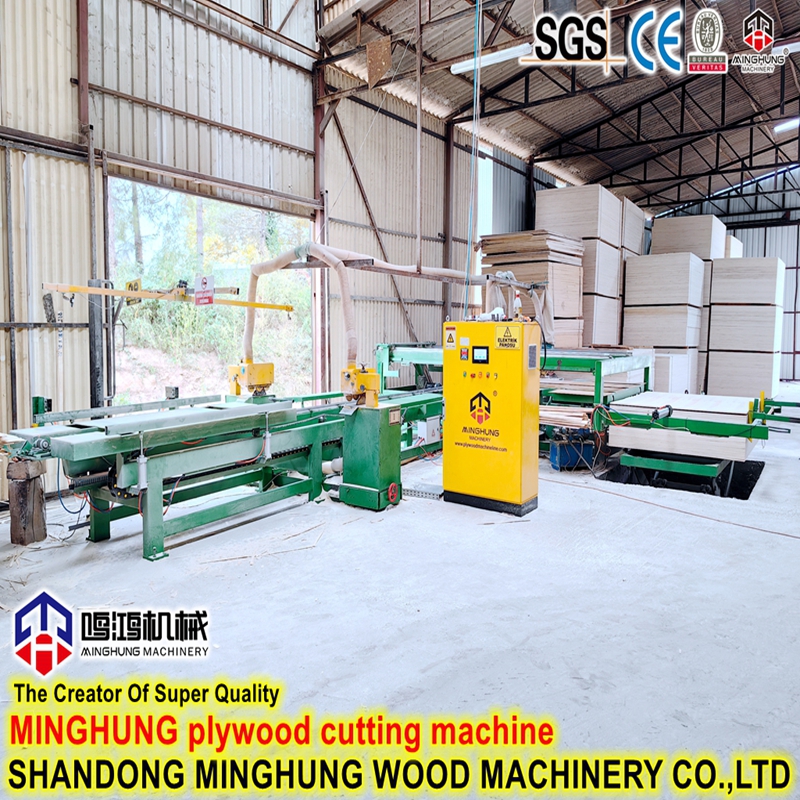

Sierra de panel/sierra recortadora: corta los tableros rugosos de gran formato a la longitud y anchura finales según las dimensiones estándar y recorta los bordes irregulares.
Sistema automático de clasificación y apilamiento: clasifica, apila y empaqueta automáticamente tableros terminados según el grosor, el grado o la especificación, lo que permite el manejo automatizado del producto terminado.
| sierra transversal |
![Línea de aserrado de madera contrachapada MINGHUNG]( "plywood sawing line") |
![]() |
Parte V: Sistemas Auxiliares y de Protección Ambiental |
9. Sistema de transporte
Transportadores de rodillos, cintas transportadoras, elevadores y carros de transferencia en toda la línea, conectando máquinas individuales en una línea de producción automatizada.
10. Sistema de control central
PLC + Computadora Industrial: El 'cerebro' de la línea de producción. Integra el control de todos los equipos, permitiendo la gestión digital y el seguimiento de todo el proceso, desde la temperatura de secado de la chapa, la velocidad de dispersión de la cola, los parámetros de prensado en caliente (temperatura, presión, curva de tiempo) hasta la cantidad de lijado. Esto es esencial para producir productos de grado E0 estables, trazables y de alta calidad.
11. Sistema de Protección Ambiental
Sistema de eliminación de polvo: Las campanas antipolvo se instalan en los puntos de generación de polvo (pelado, corte, lijado) y se conectan mediante conductos a un colector de polvo central para recoger el polvo de madera y purificar el aire del taller.
Sistema de tratamiento de gases de escape: Recoge y trata compuestos orgánicos volátiles (COV) emitidos por secadoras y prensas en caliente para lograr emisiones limpias.
La producción de contrachapado de grado E0 es un proceso preciso y estrictamente controlado. Su núcleo radica en utilizar adhesivos ecológicos y garantizar que la emisión final de formaldehído alcance un nivel extremadamente bajo (≤0,5 mg/L) mediante el control del proceso. Aquí están los pasos de producción detallados:
1. Preparación y procesamiento de materias primas
Selección de troncos: se utilizan principalmente maderas de rápido crecimiento como álamo, eucalipto y pino. Los troncos deben tener un diámetro uniforme y defectos mínimos.
Descortezado y troceado: un descortezador retira la corteza y una sierra transversal corta los troncos en bloques de longitudes específicas.
Pelado de chapa: el bloque de troncos gira sobre un torno de pelado y se corta con una cuchilla afilada en láminas de chapa continuas. El espesor de la carilla suele ser de 1,0 a 3,5 mm y la uniformidad es fundamental.
Secado de chapas: Las láminas de chapa húmedas pasan a través de un secador de chapa (generalmente de rodillo o de cinta de malla), donde el aire caliente reduce con precisión su contenido de humedad de más del 60% al 8%-12%. Un secado preciso es fundamental para garantizar la calidad de la unión y reducir el consumo de energía.
Clasificación y parcheo de chapas : La chapa seca se clasifica por grado (cara, reverso, núcleo). El revestimiento frontal de alta calidad se procesa mediante una máquina parchadora CNC, que identifica y elimina automáticamente defectos como nudos y agujeros de gusano, reemplazándolos con parches de madera sanos, lo que mejora enormemente la utilización del material.
2. Aplicación y colocación del pegamento (paso medioambiental fundamental)
Mezcla de adhesivo ecológico: este es el núcleo para lograr el estándar E0. Se utilizan adhesivos sin formaldehído o con bajo contenido de formaldehído, como por ejemplo:
MDI (diisocianato de difenilmetano): Completamente libre de formaldehído, excelente rendimiento de unión, pero mayor costo y requiere un alto sellado del equipo.
Pegamento proteico a base de soja: Adhesivo de biomasa, sin formaldehído añadido, buen comportamiento medioambiental.
Resina de urea-formaldehído (UF) de grado E0: el contenido de formaldehído libre se reduce significativamente ajustando la relación molar y agregando eliminadores de formaldehído (p. ej., melamina, almidón).
Aplicación cuantitativa de pegamento: Se utiliza un esparcidor de pegamento de cuatro rodillos de doble cara para aplicar el adhesivo de manera uniforme y cuantitativa a ambos lados de la chapa. La velocidad de aplicación de la cola debe controlarse con precisión; muy poco afecta la fuerza de la unión, demasiado aumenta el costo y puede introducir más volátiles.
Disposición: Las chapas encoladas se ensamblan en una estera de acuerdo con el número de capas diseñado (número impar) y la dirección de la fibra (capas adyacentes perpendiculares). Las líneas de laminado automatizadas utilizan robots para lograr una alta eficiencia y una calidad estable.
3. Preprensado y prensado en caliente
Preprensado: El tapete se envía a una preprensado en frío, donde se aplica una presión de 0,5 a 1,0 MPa a temperatura ambiente durante 10 a 30 minutos. Esto provoca la unión inicial de las carillas, proporcionando suficiente resistencia en verde para el transporte y la carga en la prensa caliente, evitando el colapso del tapete.
Prensado en caliente: este es el proceso clave para el curado y conformado del adhesivo. La estera se introduce en una prensa caliente (multiapertura o prensa plana continua), donde se somete a una temperatura específica (105-120°C), presión (5-15 MPa) y tiempo (ajustado según el espesor). El adhesivo sufre una reacción química y cura, uniendo firmemente las carillas en un todo. El control preciso del proceso de prensado en caliente determina directamente la fuerza de unión del producto, la tasa de emisión de formaldehído y el espesor final.
4. Postprocesamiento y acabado
Enfriamiento y Curado: Las placas que acaban de salir de la máquina de prensado en caliente tienen una temperatura muy alta y una tensión interna importante. Se enfría con un volteador más frío con aire forzado y luego se apila para curar durante 24 a 72 horas. Este proceso permite el curado completo del adhesivo, el equilibrio de las tensiones internas y la estabilización del contenido de humedad, lo cual es crucial para controlar la deformación y estabilizar las emisiones de formaldehído.
Lijado: Los tableros curados se lijan por ambas caras mediante una lijadora calibradora (normalmente de tres o cuatro cabezales) para eliminar desviaciones de espesor y marcas de preimpresión, obteniendo una superficie lisa, plana y de espesor preciso.
Recorte y clasificación: Las tablas con bordes rugosos se cortan a dimensiones estándar con una sierra de paneles y luego se clasifican según su apariencia, grosor y grado ambiental, antes de empaquetarlas y almacenarlas.

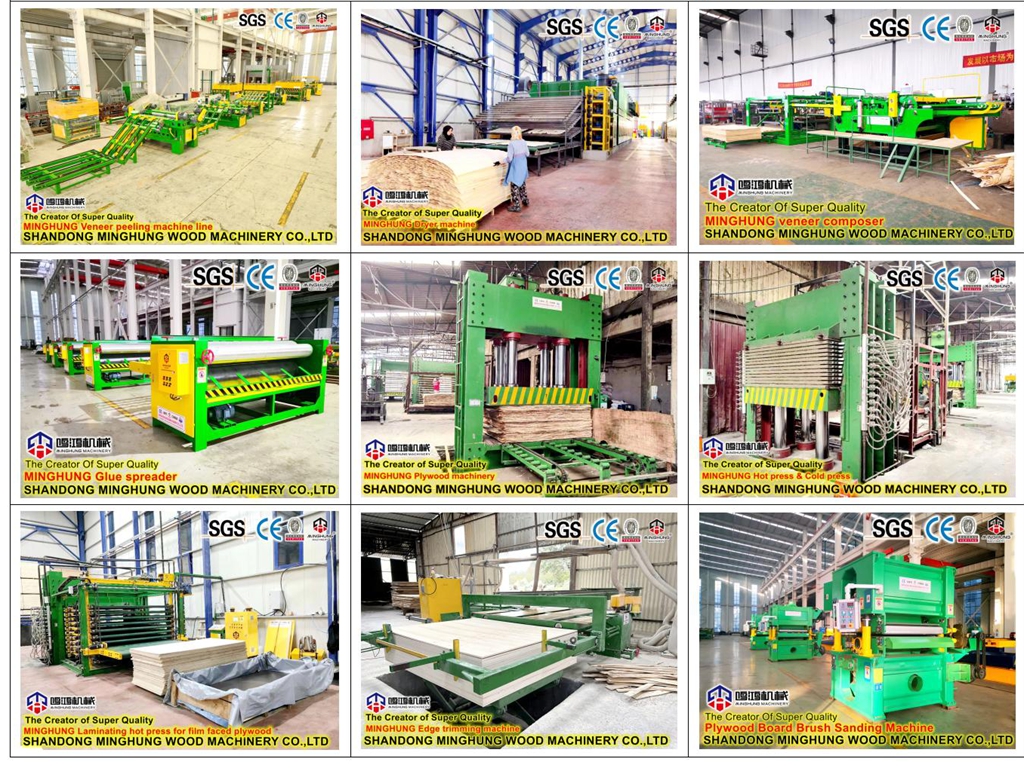

![Línea de producción de madera contrachapada MINGHUNG]( "plywood production line")
Principales aplicaciones del contrachapado ecológico de grado E0
El contrachapado ecológico de grado E0 se ha convertido en el material preferido para aplicaciones con altos estándares de salud y calidad del aire interior debido a su calificación ambiental superior (emisión de formaldehído ≤0,5 mg/L), excelentes propiedades físicas y calidad estable. Sus aplicaciones son muy amplias, abarcando principalmente las siguientes áreas:
1. Fabricación de muebles de alta gama
Esta es el área de aplicación principal del contrachapado de grado E0. Mientras que los muebles tradicionales suelen utilizar tableros que pueden ser una fuente importante de emisiones de formaldehído, los tableros de grado E0 resuelven fundamentalmente este problema.
Muebles de paneles: Se utiliza para fabricar cuerpos de gabinetes, puertas y paneles traseros para guardarropas, librerías, muebles de televisión, tatami y gabinetes de cocina. Especialmente dentro de armarios cerrados, el uso de tableros de grado E0 garantiza aire fresco en los espacios de almacenamiento y evita que los olores se adhieran a la ropa.
Mobiliario infantil: Los niños son más vulnerables a sustancias nocivas como el formaldehído. Por lo tanto, los muebles para habitaciones infantiles (p. ej., cunas, camas infantiles, escritorios, almacenamiento de juguetes) tienen requisitos medioambientales extremadamente estrictos. El tablero de grado E0 es el material de elección absoluta, ya que protege el crecimiento saludable de los niños.
Estructura de muebles tapizados: Se utiliza como estructura de soporte interna para sofás, camas, sillas y otros muebles tapizados. Es menos propenso a agrietarse y deformarse que la madera maciza y es ecológico e inodoro.
2. Decoración y Renovación de Interiores
El diseño de interiores moderno utiliza una gran cantidad de materiales de tablero. El contrachapado de grado E0 garantiza que la calidad del aire interior cumpla con los estándares después de la renovación, lo que permite la ocupación inmediata.
Paredes destacadas y paneles de pared: Se utiliza como sustrato o panel decorativo para paredes decorativas de televisores, paredes de fondo de sofás u otras decoraciones de paredes. Ofrece una gran flexibilidad de diseño y es seguro y ecológico.
Techos: Utilizado como material sustrato para falsos techos. Especialmente en espacios interiores con ventilación relativamente pobre, el uso de tableros de grado E0 evita que el formaldehído se acumule en el techo.
Tabiques y paredes: se utiliza para construir tabiques interiores sin carga, ofreciendo una alta relación resistencia-peso y garantizando el respeto al medio ambiente de los espacios divididos.
Revestimientos y zócalos de puertas y ventanas: se utiliza como material de sustrato para arquitrabes, marcos de ventanas y rodapiés. Ofrece buenas propiedades de mecanizado y es resistente a la deformación.
3. Sustrato para pisos
Los pisos de ingeniería y los pisos laminados de alta calidad tienen requisitos muy altos en cuanto a la estabilidad y el desempeño ambiental de sus sustratos.
Capa central de pisos de ingeniería: Sirve como capa central para pisos de madera de ingeniería de tres o varias capas, proporcionando un soporte estructural estable. Su bajo contenido de formaldehído garantiza que no emita un exceso de formaldehído incluso en condiciones de suelo radiante (calefacción por suelo radiante).
Material base para pisos laminados: Se utiliza como material base para pisos laminados de alta gama (como alternativa o actualización a HDF - Tablero de fibra de alta densidad), satisfaciendo las necesidades ambientales de pisos completos.
4. Embalaje y Transporte
Aunque no es su aplicación principal, el contrachapado ecológico se utiliza en embalajes de alta gama en algunos sectores especiales.
Empaque de productos de alta gama: Se utiliza para fabricar cajas y revestimientos para instrumentos de precisión, obras de arte, artículos de lujo y otros productos con requisitos especiales en cuanto al olor del empaque y el respeto al medio ambiente, evitando la contaminación del producto.
Paletas para el transporte de alimentos: si bien el contacto directo con los alimentos requiere estándares más estrictos, se puede utilizar para fabricar paletas para almacenes o embalajes exteriores para el transporte de alimentos.
5. Otras aplicaciones especializadas
Hoteles, oficinas y espacios comerciales: habitaciones de hotel de alta gama, oficinas, guarderías, hospitales, hoteles de maternidad y otros proyectos comerciales y públicos con requisitos estrictos de ambiente interior utilizan ampliamente tableros de grado E0 para decoración y fabricación de muebles personalizados para mejorar la imagen de marca y la experiencia del usuario.
Interiores marinos: se utiliza para acondicionamiento interior en yates, cruceros y otras embarcaciones, como paredes de cabina, gabinetes y decoraciones, cumpliendo con requisitos ambientales específicos para espacios confinados y mal ventilados.
Fabricación de Instrumentos Musicales: Puede utilizarse para fabricar cajas de resonancia o componentes para algunos instrumentos musicales, beneficiándose de sus buenas propiedades acústicas y estabilidad dimensional.
Resumen de ventajas principales:
La aplicación del contrachapado de grado E0 siempre gira en torno a los dos temas principales: 'Salud' y 'Calidad'. Satisface la demanda del consumidor moderno de una vida hogareña ecológica y es particularmente adecuado para todos los escenarios que involucran espacios cerrados, temperaturas elevadas (por ejemplo, calefacción por suelo radiante) o usuarios vulnerables como mujeres embarazadas, niños y ancianos. A medida que las regulaciones ambientales globales se endurecen y aumenta la conciencia ambiental de los consumidores, su rango de aplicaciones continúa expandiéndose.
Beneficios económicos: Las ganancias son de 5 a 10 veces mayores que las del contrachapado tradicional, con un corto período de retorno de la inversión. El valor de la producción anual puede alcanzar miles de millones de yuanes después de la expansión de la capacidad.
Beneficios Ambientales: Reducción anual de emisiones de CO2 en 600.000 toneladas, de polvo en 5.400 toneladas y de COV en 500 toneladas (basado en 120 líneas), promoviendo el desarrollo sostenible.
Beneficios sociales: Impulsa la transformación y mejora de la industria maderera, reemplazando la 'competencia homogénea' por 'tecnología inteligente verde', satisfaciendo las demandas de mejora de los consumidores globales.
