Die Synergie aus 40 Metern Länge und 120 Sekunden Aushärtung
Entfernung entspricht Zeit: Die effektive Heißpresszone von 40 Metern ist nicht willkürlich festgelegt, sondern genau an die Aushärtezeit von 120 Sekunden und die eingestellte Liniengeschwindigkeit gekoppelt. Da die Linie mit einer bestimmten konstanten Geschwindigkeit läuft, durchläuft das Material auf dem Weg über die 40 Meter lange Distanz perfekt den erforderlichen 120-sekündigen Heißpress-Härtungsprozess.
Vereinfachte Formel: Liniengeschwindigkeit (m/min) ≈ 40 Meter / (120 Sekunden / 60) = 20 m/min. Dies bedeutet, dass die Linie unter idealen Bedingungen mit einer stabilen Geschwindigkeit von etwa 20 Metern pro Minute arbeiten kann, sodass sichergestellt ist, dass jedes einzelne Produkt die exakte Aushärtung von 120 Sekunden erhält.
Kernvorteil: Dieses Design eliminiert die inhärente „Wartezeit“ herkömmlicher intermittierender Pressen und ermöglicht eine echte Non-Stop-Flow-Produktion. Die Ausbringungsleistung ist um ein Vielfaches höher als bei intermittierenden Pressen mit gleichwertigen Aushärteanforderungen.
|
Hauptkomponenten
Eine kontinuierliche Heißpresse ist ein komplexes mechatronisches System, das im Wesentlichen aus folgenden Schlüsselkomponenten besteht:

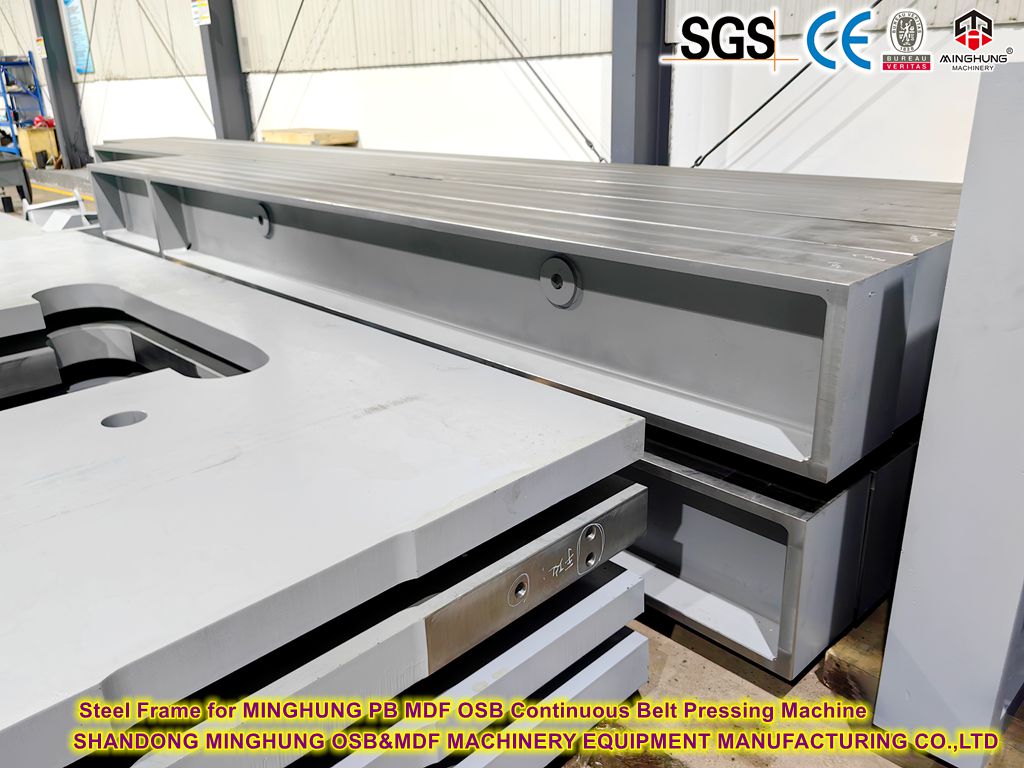

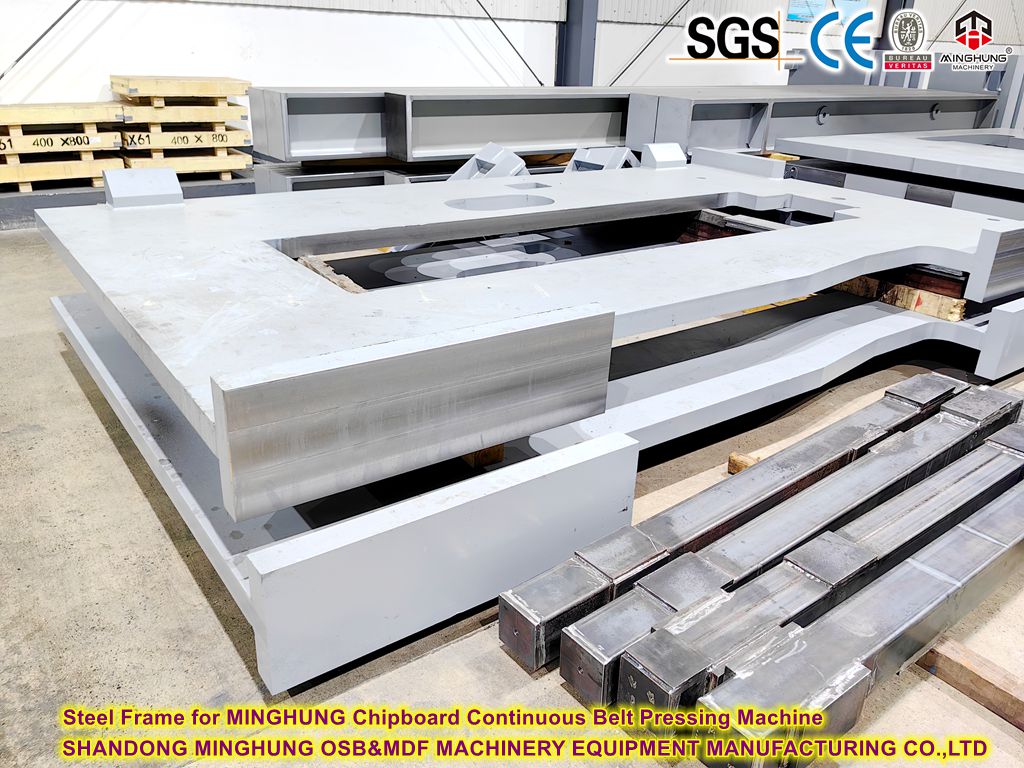

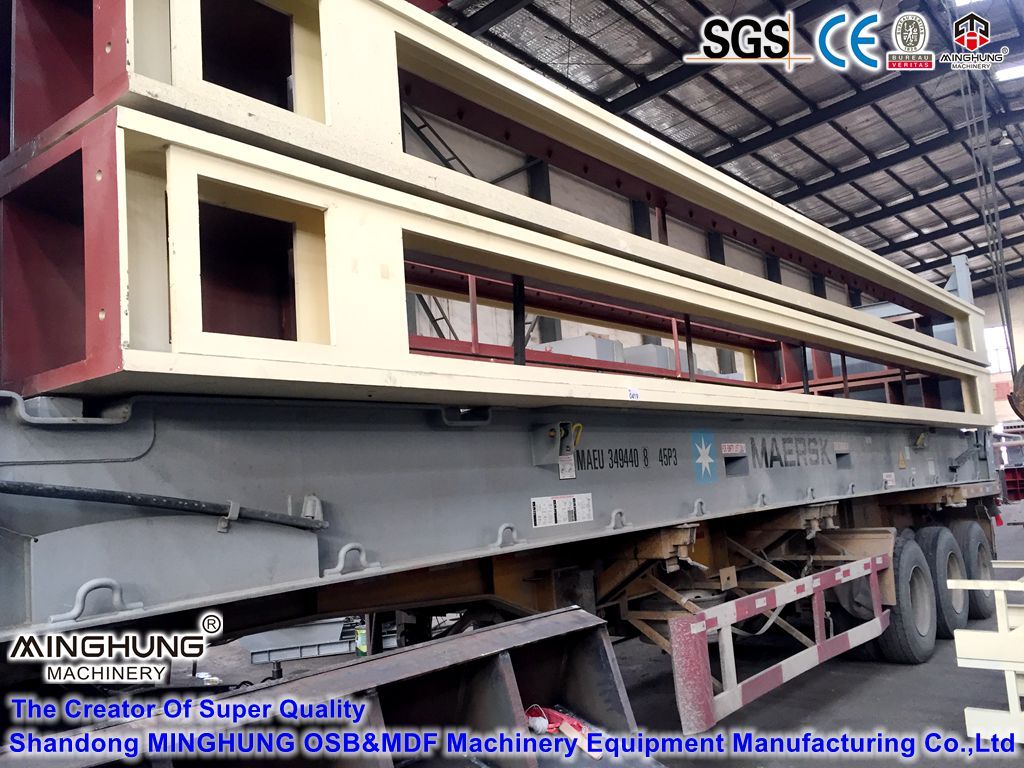

1. Rahmen
Funktion: Eine massive Stahlkonstruktion, die alle Kernkomponenten wie Heizplatten und Hydraulikzylinder trägt. Es muss eine extrem hohe Festigkeit und Steifigkeit aufweisen, um dem enormen Arbeitsdruck standzuhalten, ohne sich zu verformen.
Beschreibung: Typischerweise eine kastenförmige Balkenstruktur, die als Grundgerüst der gesamten Ausrüstung dient.
2. Heizplatten
Funktion: Die Kernheizelemente. Diese massiven Stahlplatten verfügen über interne Strömungskanäle für Thermoöl oder Dampf und übertragen die Wärme auf die dazwischen verlaufende Matte.
Beschreibung: Die Länge von 40 Metern wird normalerweise durch die Verbindung mehrerer Heizplatten erreicht, die präzise bearbeitet werden, um eine glatte Oberfläche über die Nähte hinweg zu gewährleisten. Das Hauptmerkmal ist die Zonentemperaturregelung, bei der die gesamte 40-Meter-Fläche in mehrere unabhängige Temperaturregelzonen unterteilt wird, um ein präzises Temperaturprofil zu erreichen.

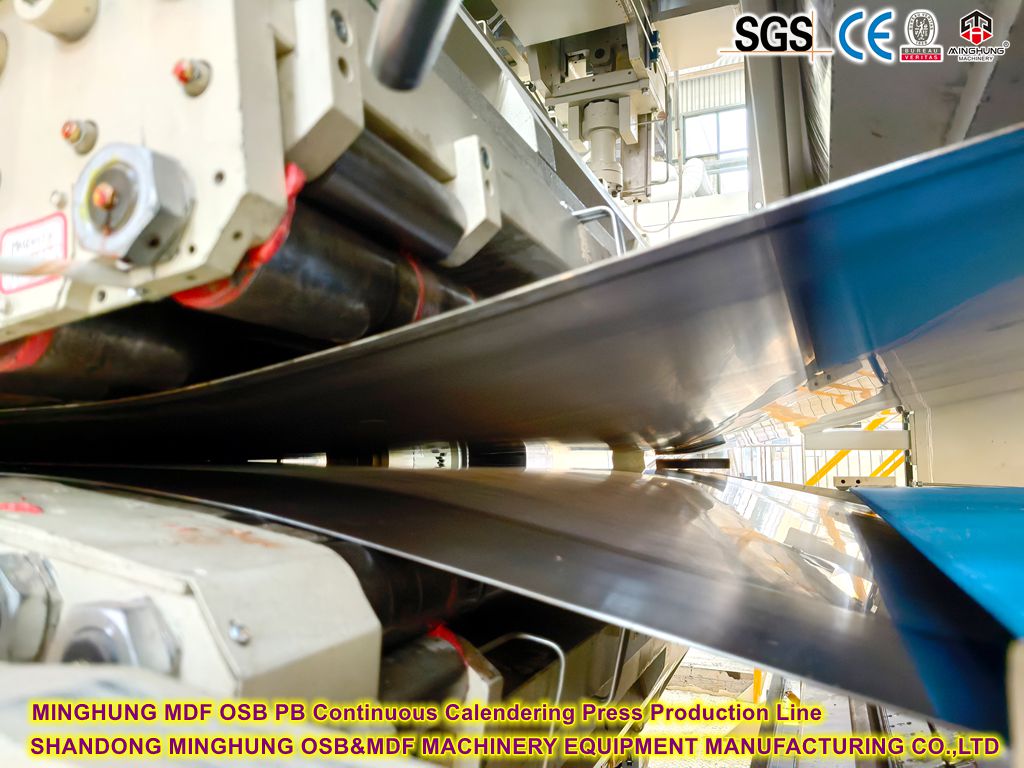

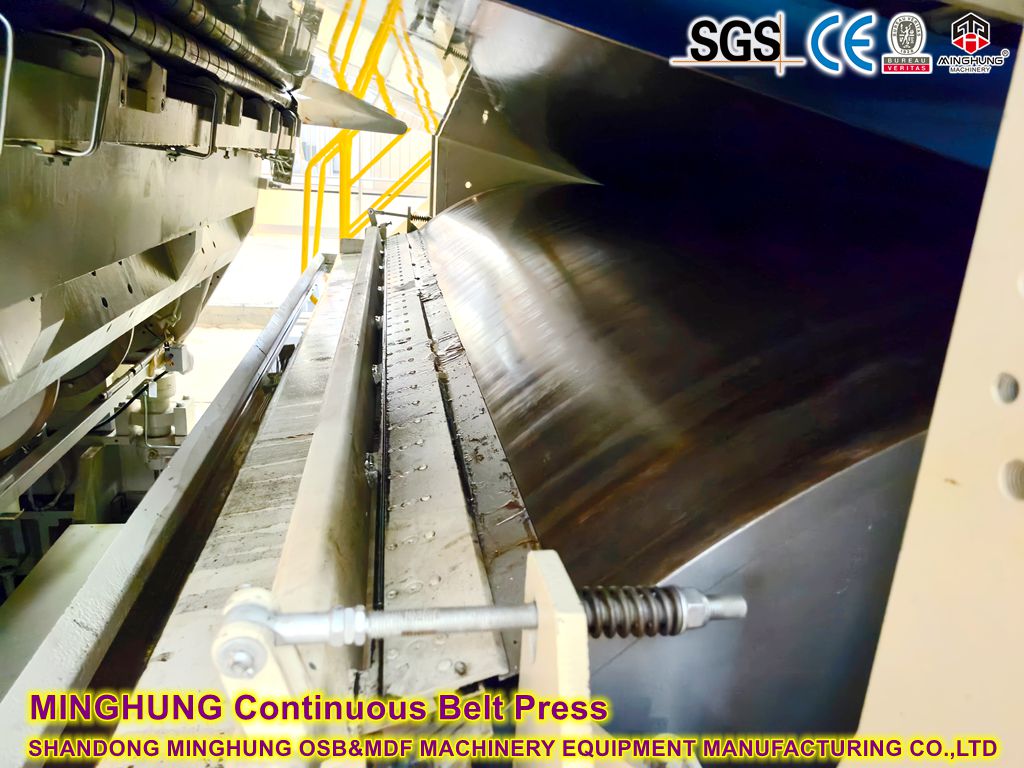

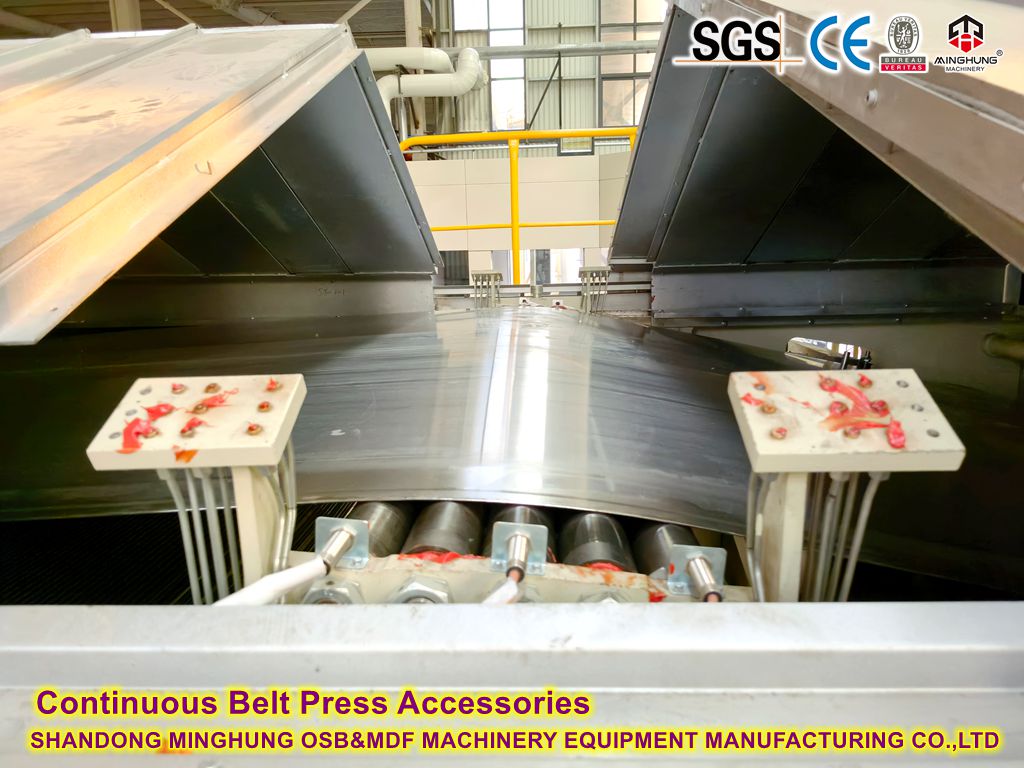

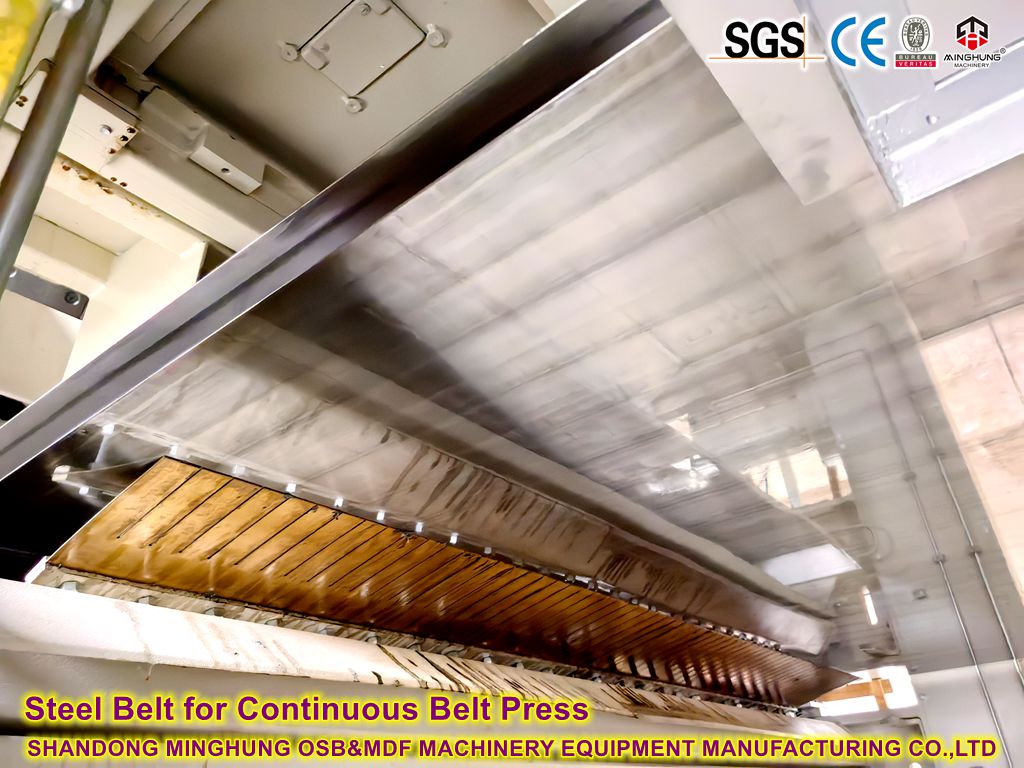

3. Stahlgürtelsystem
Funktion: Zum Tragen und Ziehen der Matte durch die Heißpresse, während der Druck von den Heizplatten gleichmäßig auf die Matte übertragen wird.
Beschreibung: Zwei endlose Bänder aus hochfestem legiertem Stahl, die entlang der Oberflächen der oberen und unteren Heizplatten laufen. Die Stahlbänder müssen hitzebeständig sein, eine hohe Zugfestigkeit aufweisen und eine hervorragende Ebenheit aufweisen.

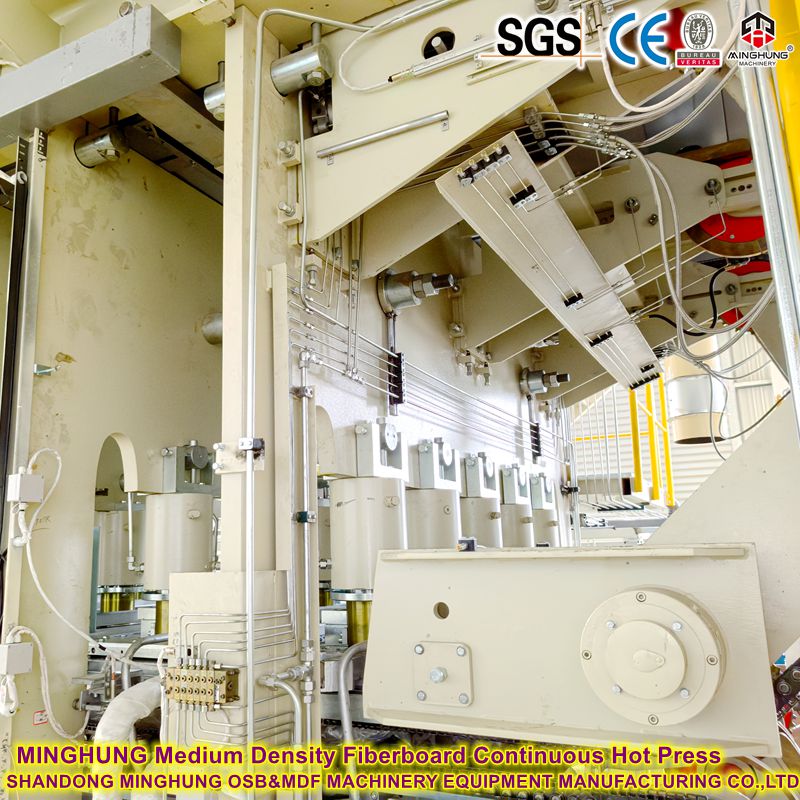

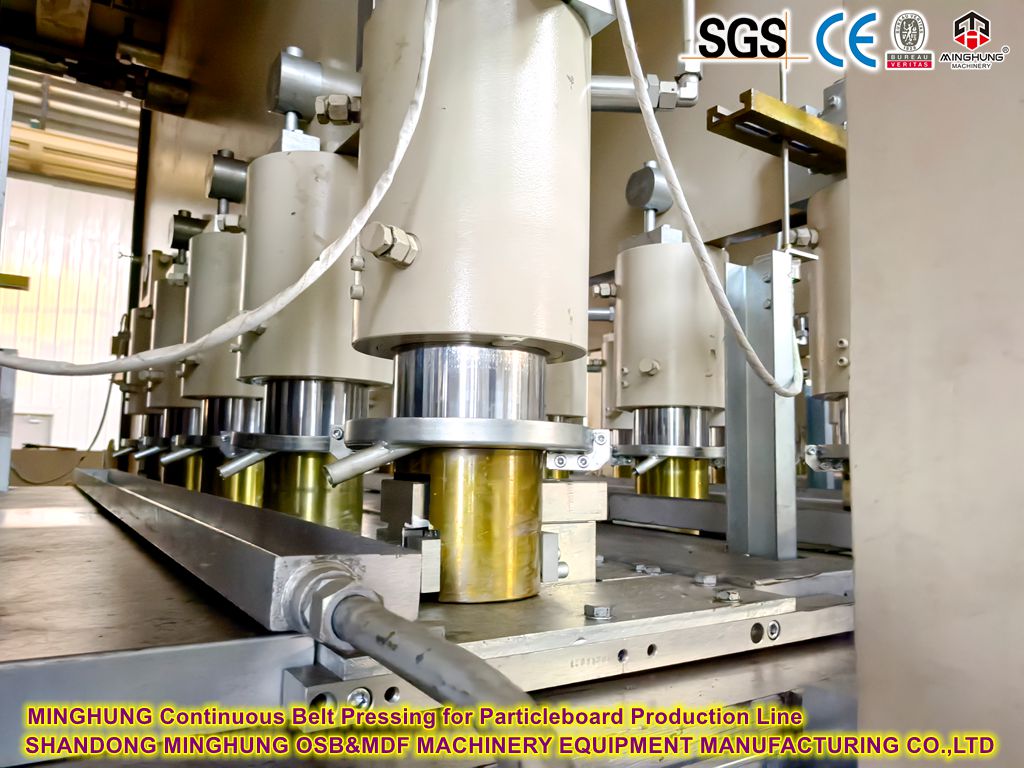

4. Hydrauliksystem
Funktion: Bereitstellung eines kraftvollen, gleichmäßigen und präzise kontrollierbaren Drucks für die Heißpresse.
Beschreibung: Besteht aus Dutzenden oder sogar Hunderten von Hydraulikzylindern, Ölpumpen, Ventilstationen und Rohrleitungen. Diese Zylinder sind typischerweise in Zonen angeordnet, was unterschiedliche Druckprofile entlang der Länge und Breite der Presse ermöglicht (z. B. höherer Druck am Einlass, niedrigerer Druck am Auslass).

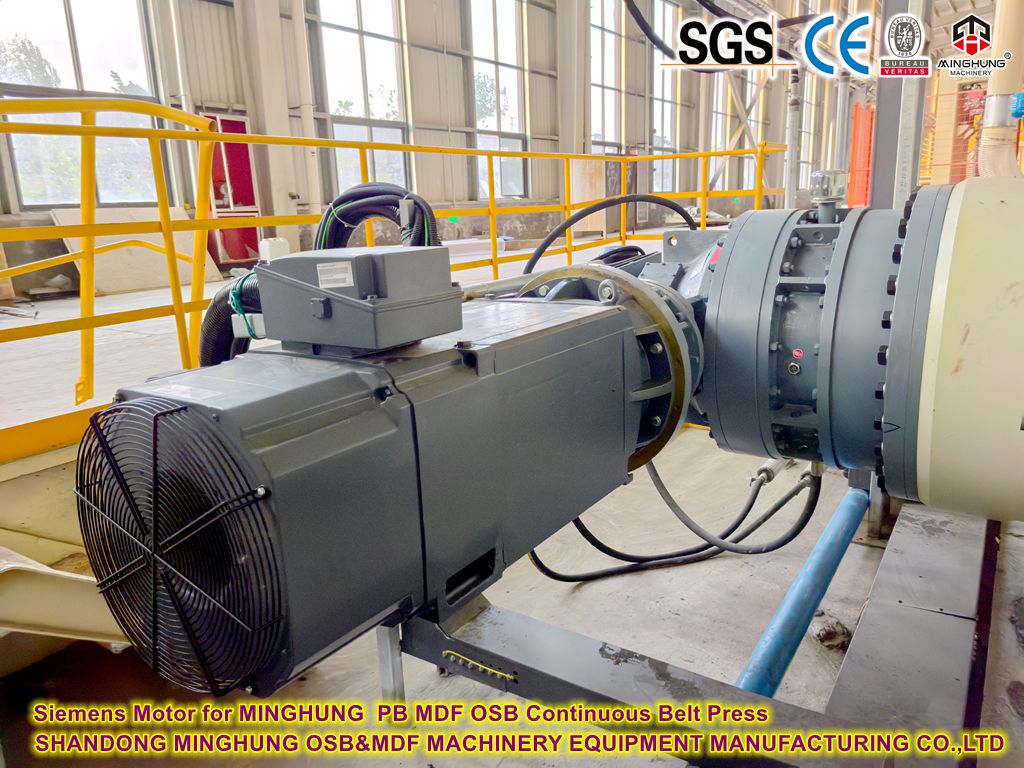

5. Antriebssystem
Funktion: Die beiden Stahlbänder mit konstanter und synchronisierter Geschwindigkeit anzutreiben.
Beschreibung: Enthält Hochleistungsmotoren, Untersetzungsgetriebe, Antriebsrollen und Spannrollen. Die Spannrollen sorgen für die richtige Riemenspannung, um ein Verrutschen oder Faltenbildung zu verhindern. Die Stabilität dieses Systems ist direkt für die Genauigkeit der Aushärtezeit verantwortlich.
6. Schmier- und Reinigungssystem
Funktion: Gewährleistung eines reibungslosen Betriebs zwischen den Stahlbändern und Heizplatten und Verhinderung der Ansammlung von Verunreinigungen wie Harz.
Beschreibung:
Schmiersystem: Sprüht ein Trennmittel oder Schmiermittel in Lebensmittelqualität zwischen die Stahlbänder und Heizplatten, um die Reibung zu verringern und ein Anhaften zu verhindern.
Reinigungssystem: Reinigt kontinuierlich die Stahlbandoberflächen mithilfe von Schabern und Backgeräten, um deren Glätte zu erhalten.

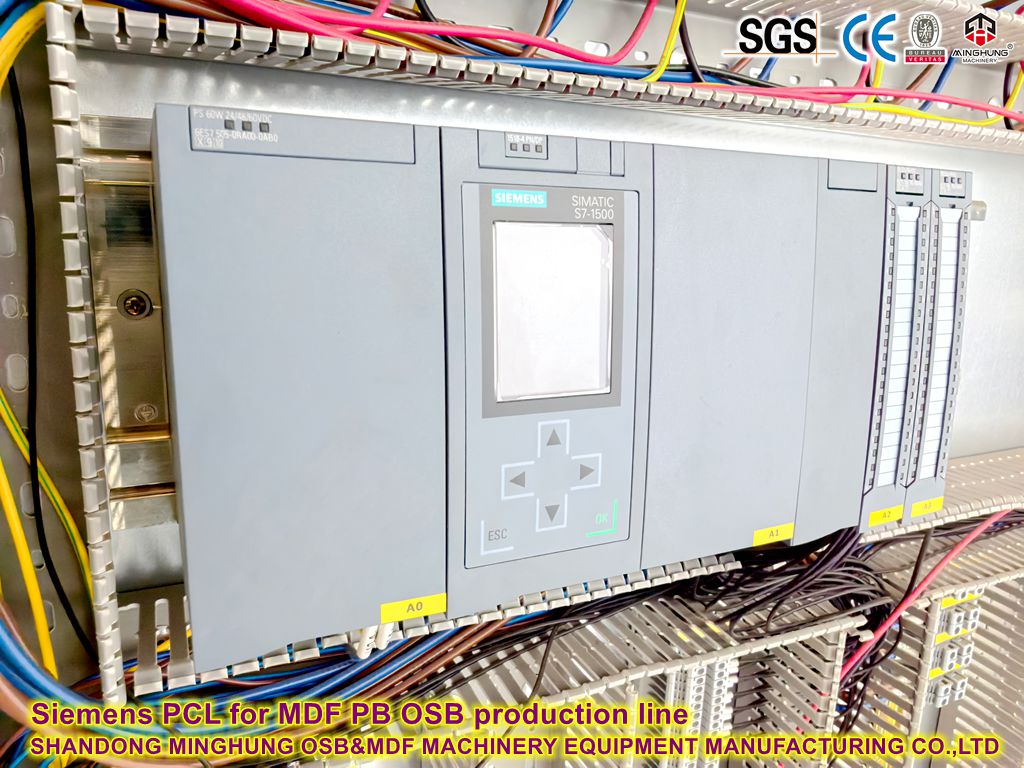

7. Kontrollsystem
Funktion: Das Gehirn der gesamten Heißpresse überwacht und regelt alle Parameter in Echtzeit.
Beschreibung: Basierend auf einer SPS- und Touchscreen-Schnittstelle steuert es zentral Temperatur, Druck, Geschwindigkeit (Kern), Bandspannung, Schmierung usw. Es stellt sicher, dass alle Subsysteme harmonisch zusammenarbeiten, um die festgelegten Prozessziele (z. B. die 120-Sekunden-Aushärtung) zu erreichen.
|
Bewerbungsvideo
|
Interner Workflow
1. Zufuhrbereich – Hochdruckkalandrierung
Die Endlosmatte vom Former wird am Presseneinlauf sofort von den oberen und unteren Stahlbändern erfasst und dem höchsten Druck des Hydrauliksystems ausgesetzt.
Zweck: Schnelles Verdichten der losen Matte auf die vorgegebene Zieldicke.
2. Heiz- und Aushärtebereich – Zonentemperaturregelung und konstanter Druck
Die gegriffene Matte wird von den Stahlbändern mit gleichmäßiger Geschwindigkeit durch die gesamte 40 Meter lange Heizzone gezogen.
Temperaturkontrolle: Die Matte durchläuft nacheinander verschiedene Temperaturzonen der Heizplatten und erfährt typischerweise ein Temperaturprofil von „Vorheizen – Aufheizen – Aushärten bei konstanter Temperatur – Abkühlen“. Dieser Prozess liefert genau die Energie, die für die Aushärtung des Harzes innerhalb der Matte erforderlich ist.
Druckkontrolle: Nach der anfänglichen Dickenkalibrierung wird der Druck auf ein geeignetes Niveau reduziert und konstant gehalten, um die Dicke zu erhalten, die Wärmeübertragung zu erleichtern und das Entweichen von Feuchtigkeit und flüchtigen Stoffen zu ermöglichen.
Kernprozess: In dieser Zone legt die Matte die „feste Distanz von 40 Metern“ mit einer „konstanten Geschwindigkeit“ zurück, und die Zeit, die sie durchläuft, wird präzise auf 120 Sekunden gesteuert, um sicherzustellen, dass die Aushärtungsreaktion vollständig abgeschlossen ist.
3. Auslaufabschnitt – Druckreduzierung und -einstellung
Während sich die Platte in Richtung Pressenauslass bewegt, wird der hydraulische Druck allmählich reduziert.
Zu diesem Zeitpunkt ist die Platte bereits ausgehärtet und verfügt über ausreichende Festigkeit und Steifigkeit, um ihr Eigengewicht zu tragen.
4. Mattentrennung und Bandreinigung
Am Auslauf der Presse trennt sich die ausgehärtete Platte vom oberen und unteren Stahlband.
Die Stahlbänder durchlaufen in ihrer Rücklaufschleife Reinigungsvorrichtungen (z. B. Abstreifer), um anhaftendes Harz oder Schmutz zu entfernen, und werden geschmiert, um sie auf den nächsten Zyklus vorzubereiten.
5. Fertiger Panel-Ausgang
Die kontinuierlich ausgehärtete Platte verlässt die Presse und wird zu nachgeschalteten Kühl-, Säge- und Stapelstationen transportiert.
Die 40 Meter lange kontinuierliche Heißpresse schafft durch ihre präzisen Komponenten eine geschlossene Umgebung mit fester Länge, temperaturgesteuerter und druckregulierbarer Umgebung. Durch die Steuerung der Geschwindigkeit, mit der das Material diese Umgebung durchläuft, wird letztendlich eine präzise Kontrolle über die Aushärtezeit erreicht und so eine stabile Produktqualität und eine hohe Produktionseffizienz gewährleistet.
|
Spezifischer Mechanismus zum Erreichen der 120-Sekunden-Heilung
Die „120-Sekunden-Aushärtung“ ist keine isolierte Zeiteinstellung, sondern das Endergebnis der präzisen Synergie der drei Kernelemente – Temperatur, Druck und Zeit – entlang der 40 Meter langen Produktionslinie. Seine Umsetzung ist ein dynamischer und kontrollierter Prozess.
Kernprinzip: Um sicherzustellen, dass das Material beim Durchlaufen der 40-Meter-Heißpresszone genau die Wärmeenergie und den Druck erhält, die für die vollständige Aushärtungsreaktion (typischerweise Harzvernetzung) erforderlich sind, wobei diese Einwirkzeit präzise auf 120 Sekunden gesteuert wird.
Die drei Säulen zur Erreichung dieses Ziels:
1. Präzise Temperaturkontrolle – Bereitstellung von Aushärtungsenergie
Zonenweise Erwärmung und Temperaturprofil: Die 40 Meter langen Heizplatten sind kein einheitlicher Körper mit konstanter Temperatur. Stattdessen sind sie in mehrere unabhängige Heizzonen unterteilt.
Einlasszone: Stellen Sie eine niedrigere Temperatur ein, um zu verhindern, dass das Oberflächenharz vorzeitig aushärtet („Vorhärtung“), was sich auf die interne Dampfabgabe und die Mattendichte auswirken würde.
Heizzone/Konstanttemperaturzone: Die Temperatur steigt schnell an und wird im optimalen Bereich für die Aushärtungsreaktion des Harzes gehalten (z. B. 180 °C – 200 °C). Dies ist die Phase, die die Primärenergie für die Aushärtung liefert.
Präzise Temperaturregelung: Jede Heizzone wird über Thermoelemente und SPS in einem geschlossenen Kreislauf gesteuert, was minimale Temperaturschwankungen (±2 °C) gewährleistet und eine zuverlässige thermische Umgebung für die stabile 120-sekündige Aushärtung bietet.
2. Stabile Druckanwendung – Gewährleistung der Produktstruktur und -dichte
Druckprofilsteuerung: Der Druck folgt ebenfalls einer voreingestellten Kurve.
Hochdruckzone (Einlass): Es wird hoher Druck ausgeübt, um die lose Matte schnell auf die vorgegebene Dicke zu verdichten.
Mittel-/Niederdruckzone (Hauptaushärtungszone): Der Druck wird reduziert und konstant gehalten, um die Mattendicke aufrechtzuerhalten, die Wärmeübertragung und den Harzfluss zu erleichtern und gleichzeitig das Entweichen von Feuchtigkeit und flüchtigen Stoffen zu ermöglichen.
Synergie von Druck und Temperatur: Stabiler Druck sorgt für eine gleichmäßige Wärmeleitung durch die Matte. Ungleichmäßiger Druck verursacht lokale Dichteschwankungen, was zu unterschiedlichen Wärmeleitungsraten führt, was dazu führt, dass einige Bereiche unterausgehärtet (nicht vollständig innerhalb von 120 Sekunden ausgehärtet) oder überausgehärtet sind.
3. Konstante Geschwindigkeit der Produktionslinie – Kontrolle der Aushärtezeit
die Geschwindigkeit der Produktionslinie V = L / T = 40 Meter / 2 Minuten = 20 Meter/Minute.
Synchronisierte Steuerung: Das zentrale Steuerungssystem sorgt dafür, dass die gesamte Produktionslinie, von der Zuführung über die Formung bis hin zum Heißpressen und Entladen, synchron mit dieser konstanten Geschwindigkeit (z. B. 20 m/min) arbeitet. Sobald die Geschwindigkeit eingestellt ist, wird die Verarbeitungszeit für jedes Materialstück innerhalb der Heißpresszone auf 120 Sekunden festgelegt.
Zusammenfassung des Implementierungsprozesses:
Der Bediener stellt am zentralen Steuerbildschirm die Zielaushärtungszeit von 120 Sekunden ein (oder stellt die Liniengeschwindigkeit direkt auf 20 m/min ein). Die SPS koordiniert dann anhand dieses Befehls:
Das Antriebssystem sorgt für eine konstante Geschwindigkeit.
Das Heizsystem hält in jeder Zone präzise Temperaturen aufrecht.
Das Hydrauliksystem führt das voreingestellte Druckprofil aus.
|
Technische Merkmale und Vorteile
Außergewöhnliche Produktionseffizienz: Der kontinuierliche Betrieb ohne Unterbrechungen führt zu einer Tagesproduktion, die die von Shuttle- oder Chargenpressen ähnlicher Größe bei weitem übertrifft.
Überlegene Produktqualität:
Die präzise 120-Sekunden-Aushärtung gewährleistet eine hohe Konsistenz der physikalischen Eigenschaften (z. B. Dichte, Festigkeit, innere Bindung) über alle Chargen hinweg.
Eine gleichmäßige Temperatur- und Druckverteilung sorgt für minimale Dickentoleranz und eine glatte, ebene Oberfläche.
Erhebliche Energieeinsparungen: Im Vergleich zum intermittierenden Pressen bietet das kontinuierliche Heißpressen eine höhere thermische Effizienz und vermeidet massive Wärmeverluste durch wiederholtes Öffnen und Schließen der Platten.
Hohe Automatisierung und niedrige Arbeitskosten: Die vollständige Automatisierung von der Zufuhr bis zur Entladung erfordert nur minimalen Personalaufwand für die Überwachung, wodurch die Abhängigkeit von qualifizierten Arbeitskräften und die damit verbundenen Kosten drastisch reduziert werden.
Flexibilität: Durch die Anpassung der Geschwindigkeits-, Temperatur- und Druckparameter der Linie kann die Linie angepasst werden, um Produkte mit unterschiedlichen Dicken, Dichten und Rohstoffformulierungen innerhalb eines bestimmten Bereichs herzustellen.
Umweltfreundlich: Hohe Energieeffizienz und stabile Prozesse reduzieren Abfall und entsprechen modernen Standards für eine umweltfreundliche Fertigung.
|
Primäre Anwendungen
Herstellung von Holzwerkstoffplatten: Herstellung von mitteldichten Faserplatten, Spanplatten und OSB-Platten.
Verbundwerkstoffindustrie: Formen von Holz-Kunststoff-Verbundplatten, Bambus-Holz-Verbundplatten, Hochleistungs-Kunststoffplatten.
Baustoffindustrie: Kontinuierliches Pressen von feuerfesten Platten, Trennwänden, dekorativen Formteilen.
Automobil-Innenraumindustrie: Herstellung von Trägermaterialien für Türverkleidungen, Kofferraumabstandshalter und andere Innenraumkomponenten.
|
