Ⅰ. Equipo completo
Se trata de una línea de producción completa, tecnológicamente avanzada y altamente automatizada para tableros de fibra orientada (OSB), diseñada específicamente para materia prima 100% madera de álamo y garantizada para cumplir con altos estándares ambientales. Con una capacidad anual de 80000 m³, representa una configuración eficiente de capacidad media, ideal para fabricantes regionales de OSB. Toda la línea consta de los siguientes sistemas de equipos principales:
1. Sección de Preparación de Materias Primas
Descortezadora (Opcional): Si se utilizan troncos, el descortezado es el primer paso para garantizar la calidad de la hebra y reducir las impurezas.
Astilladora: Procesa troncos, bloques o losas de álamo en astillas de proceso que cumplen con requisitos específicos.

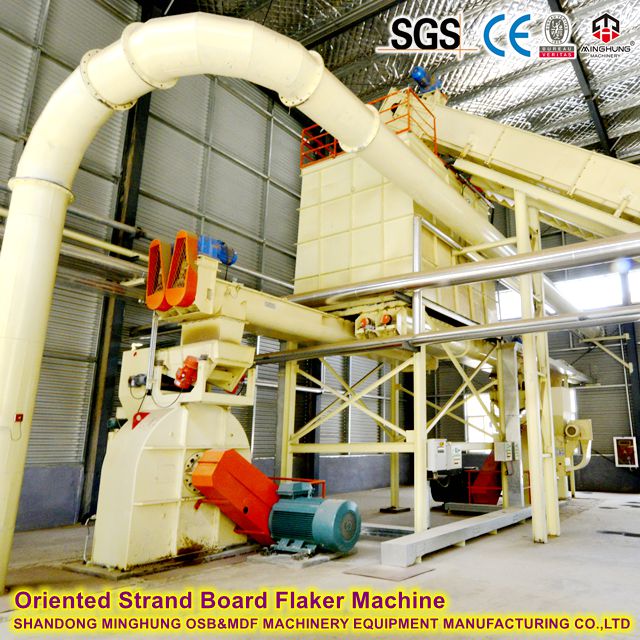

Strander: Una máquina clave para la producción de OSB. Corta las virutas en hebras de dimensiones específicas. La relación largo-ancho de los hilos es fundamental para las propiedades mecánicas del tablero OSB final. El ángulo de la cuchilla y la holgura se optimizan según las características del álamo para lograr una geometría de hebra ideal.
Peladora de OSB
máquina trituradora
máquina descamadora de madera
2. Sección de preparación, secado y cribado de hebras
Trituradora/Retrituradora: reprocesa hebras o astillas de gran tamaño.
Sistema de secado: Por lo general, emplea secadores de tambor rotatorio de paso único o triple, eficientes y que ahorran energía. Reduce uniformemente el contenido de humedad de las hebras desde aproximadamente un 50%-60% hasta el 2%-4% requerido para mezclar. El sistema incluye generadores de aire caliente avanzados y dispositivos de seguridad a prueba de explosiones.

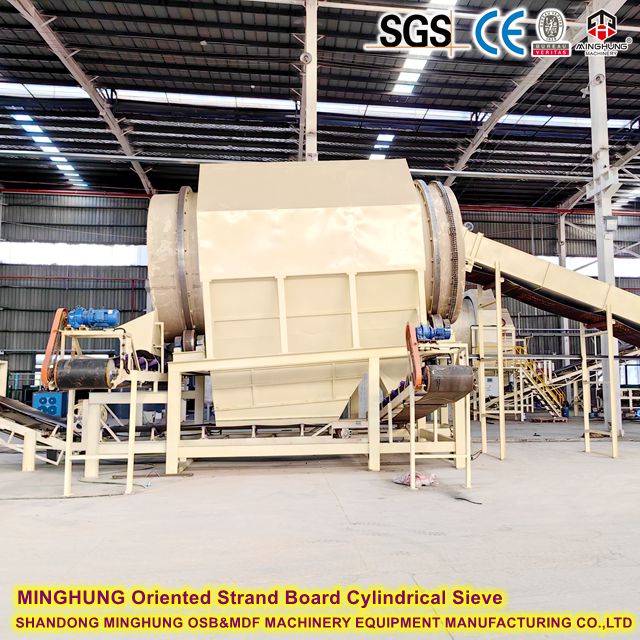

Sistema de cribado y clasificación: utiliza cribas vibratorias de varias plataformas para separar con precisión las hebras secas en hebras finas de la capa frontal, hebras gruesas de la capa central y finas o de gran tamaño para su reciclaje. Una clasificación precisa es esencial para un conformado orientado de alta calidad.
3. Sección de mezclado y conformado orientado (tecnología Core OSB)
Sistema de mezcla ecológico:
Sistema Cera: Agrega agente impermeabilizante (cera).
Sistema de resina ecológico: utiliza MDI (isocianato) o resina fenólica modificada con bajo contenido de formaldehído/sin formaldehído añadido como adhesivo principal. Esto es clave para lograr tableros 'ecológicos'. El sistema cuenta con unidades de dosificación y mezcla precisas.
Mezcladores separados: normalmente tres sistemas separados para una mezcla independiente y precisa de hilos frontales y hilos centrales. La naturaleza de curado rápido del MDI requiere consideraciones especiales en los materiales del equipo y el diseño del proceso.
Estación de Encofrado Orientado (El Corazón de la Línea OSB):
Este es el equipo definitorio que diferencia al OSB del tablero de partículas común. Utiliza métodos mecánicos o electrostáticos para orientar los hilos de la cara resinada a lo largo de la longitud del panel (dirección longitudinal), mientras que los hilos del núcleo se colocan al azar o en orientación transversal.
Esta estructura de tres capas 'orientada-orientada al azar' le da al OSB su alta resistencia a la flexión y estabilidad dimensional. La precisión del conformado determina directamente las propiedades mecánicas finales del tablero.
4. Sección de conformado y preprensado
Transporte de tapetes y preimpresión: La estera esponjosa formada primero se transporta sobre una báscula para medir el peso en línea (para el control de la densidad) y luego ingresa a una preprensa de alta presión. El preprensado inicialmente compacta la estera, dándole suficiente resistencia para transferirla intacta a la prensa caliente y eliminar algo de aire.
5. Sección de prensado en caliente

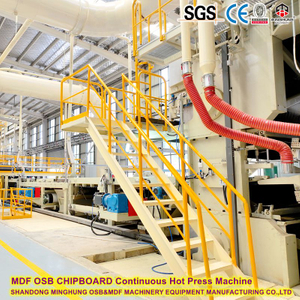

Prensa continua: El núcleo de una línea OSB moderna y de alta eficiencia. La estera es arrastrada continuamente a través de un largo túnel de prensa calentado mediante correas de acero. En comparación con las prensas de apertura múltiple, la prensa continua ofrece importantes ventajas: mayor rendimiento, control preciso del espesor, densidad uniforme del tablero y menor consumo de energía, lo que la hace especialmente adecuada para líneas con una capacidad de 80.000 m³/año y superiores.
Sistema de calefacción: Por lo general, un calentador de aceite térmico o un sistema de vapor proporciona una fuente de calor estable para la prensa caliente.
6. Sección de acabado
Enfriador y volteador: El tablero continuo que sale de la prensa caliente está a alta temperatura y debe enfriarse y acondicionarse en un enfriador/volteador para liberar tensiones internas y evitar deformaciones.
Sierra de corte y sierra transversal: corta la tira de tablero enfriada al ancho y largo requeridos (por ejemplo, estándar 2440 mm x 1220 mm u otros tamaños personalizados).
Apilador: Apila automáticamente los paneles terminados en pilas.
7. Sección de Lijado y Control de Calidad
Lijadora de banda ancha: normalmente una lijadora de alta resistencia con múltiples cabezales (4-6 cabezales). Lija las superficies superior e inferior de los paneles OSB hasta obtener un espesor preciso, eliminando desviaciones y creando una superficie uniforme y plana, proporcionando un sustrato perfecto para uso directo o procesamiento posterior (por ejemplo, laminación).
Sistema de control de calidad: Incluye medidores de espesor en línea, escáneres de densidad, etc., integrados con el sistema de control central para garantizar una calidad constante del producto.
Resumen de las características clave de la línea:
Especificidad de la materia prima: Equipo optimizado para la baja densidad y la textura uniforme del álamo para garantizar la calidad de la hebra y los resultados de formación.
Tecnología central ecológica: utiliza MDI o sistemas de resina sin formaldehído agregado para controlar las emisiones de formaldehído en la fuente, cumpliendo con los estándares ambientales internacionales de alto nivel.
Alta eficiencia y automatización: Centrado en la prensa continua y la formadora de orientación de precisión, junto con un sistema de control central PLC, lo que permite una producción de alto rendimiento, estable y energéticamente eficiente.
Proyecto llave en mano: Proporciona una solución completa desde el diseño de procesos, fabricación de equipos, instalación y puesta en marcha, hasta capacitación técnica.
Ⅱ. Proceso de producción
Esta línea de producción está diseñada específicamente para la fabricación eficiente y respetuosa con el medio ambiente de OSB utilizando 100% madera de álamo. Su núcleo radica en la tecnología de conformado orientado que brinda a los tableros propiedades mecánicas superiores y el uso de adhesivos ecológicos para garantizar que el producto final cumpla con los estándares ecológicos internacionales. Todo el proceso es altamente continuo y automatizado.
Concepto básico ecológico: el uso de resina MDI sin formaldehído añadido o resina fenólica de emisión ultrabaja controla las emisiones de formaldehído en la fuente, lo que permite que el producto final cumpla con los estándares más estrictos, como CARB NAF o F★★★★.
1. Preparación y trenzado de materia prima
Proceso: Los troncos o bloques de álamo se procesan primero a través de un descortezador (opcional pero recomendado para una calidad superior del producto) para eliminar la corteza. Luego, una astilladora las convierte en astillas de madera estándar. Estos chips se introducen en el equipo central, el Strander, donde se cortan en hebras con proporciones específicas de largo y ancho, formando el 'esqueleto' del panel OSB.
Enfoque técnico: Optimice el ángulo de la cuchilla y la holgura de la trenzadora para obtener la textura relativamente suave del álamo para obtener hebras intactas y suaves y minimizar los finos. Los cordones de alta calidad son la base para la orientación posterior y la alta resistencia de los paneles.
2. Secado y cribado
Proceso: Las hebras verdes se secan en un secador de tambor rotatorio (a menudo un diseño eficiente de triple paso), lo que reduce el contenido de humedad de aproximadamente 50%-60% hasta un 2%-4% uniforme.
Enfoque técnico: controle con precisión la temperatura y la duración del secado para evitar que se queme demasiado o se seque de manera desigual. Las hebras secas se clasifican con precisión mediante un sistema de cribado de varios pisos en:
Fine Face Strands: Para las capas superior e inferior, asegurando suavidad de la superficie y eficacia de orientación.
Hilos de núcleo grueso: Para la capa central, proporcionando espesor y soporte.
Sobredimensionados/Finos: Reciclados o reprocesados.
3. Mezclado y conformado orientado (la tecnología OSB central)
Proceso: Las hebras de cara y núcleo clasificadas se dirigen a mezcladores separados.
Núcleo ecológico: En las licuadoras, las hebras se mezclan uniformemente con adhesivo ecológico (MDI o resina fenólica), cera impermeabilizante, etc. El uso de MDI es clave para lograr 'sin formaldehído añadido'.
Tecnología central: Los hilos resinados se transportan a la estación de conformado orientado. Ésta es el alma de la producción de OSB. Utiliza discos mecánicos o campos electrostáticos para garantizar:
Hilos de Cara: Están orientados a lo largo del panel (dirección longitudinal).
Hilos centrales: normalmente se colocan al azar o en un ángulo transversal.
Resultado: Se forma una estera estable de tres capas 'orientada-orientada al azar'. Esta estructura le da al OSB su excepcional resistencia a la flexión, similar a la del contrachapado.

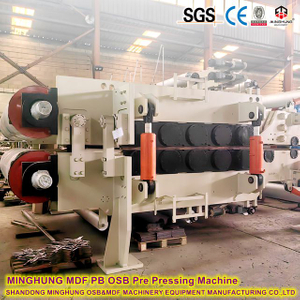

4. Preprensado
Proceso: La estera formada y esponjosa se pasa primero a través de una preprensa, donde inicialmente se compacta a temperatura ambiente.
Enfoque técnico: El preprensado le da al tapete suficiente resistencia inicial para una transferencia intacta a la prensa en caliente y elimina una cantidad significativa de aire, evitando 'golpes' durante el prensado en caliente.
5. Prensado y curado en caliente
Proceso: El tapete preprensado ingresa a la Prensa Continua. La estera se mueve continuamente a través de un túnel de alta temperatura y alta presión donde el adhesivo cura rápidamente, uniendo firmemente los hilos orientados en un panel denso.
Enfoque técnico: La prensa continua garantiza la alta eficiencia requerida para la capacidad de 80.000 m³/año. El control preciso de la temperatura, la presión y la velocidad garantiza un espesor y una densidad uniformes en toda el área del tablero, lo cual es fundamental para producir paneles de espesor constante, como 25 mm.
6. Acabado
Enfriamiento: Los paneles que salen de la prensa caliente están extremadamente calientes y deben enfriarse y acondicionarse en un Enfriador/Volteador para liberar tensiones internas y evitar deformaciones.
Corte: El tablero continuo enfriado se recorta a dimensiones estándar (por ejemplo, 2440 mm x 1220 mm) mediante una sierra de corte y una sierra de corte transversal.
Lijado: Los paneles cortados se calibran mediante una lijadora de banda ancha de alta resistencia con múltiples cabezales para eliminar las desviaciones de espesor y lograr una superficie lisa y plana, lista para uso directo o laminación posterior.
Apilamiento y embalaje: Finalmente, un apilador apila, inspecciona y empaqueta automáticamente los paneles terminados.
En resumen: El éxito de este proceso se basa en tres pilares: ① Optimización de la materia prima del álamo; ② Tecnología de conformado orientada a la precisión; ③ La combinación de adhesivos ecológicos y prensado continuo. Los paneles OSB resultantes no sólo son fuertes y dimensionalmente estables, sino también materiales de construcción genuinamente ecológicos.
Ⅲ. Características de la madera de álamo
Crecimiento rápido, recursos abundantes: El álamo es una especie típica de rápido crecimiento con un ciclo de rotación corto, lo que permite un suministro sostenible y un coste de materia prima relativamente bajo.
Textura suave, color claro: El álamo tiene baja densidad, textura uniforme, estructura fina y diferencia de color indistinta entre el duramen y la albura, presentando un tono blanco amarillento claro.
Fácil trabajabilidad: Las fibras de álamo tienen una longitud moderada, lo que hace que la madera sea fácil de astillar y procesar con menos desgaste de herramientas.
Alto contenido de humedad inicial: La madera de álamo fresca tiene un alto contenido de humedad inicial, lo que requiere un proceso de secado completo.
Ⅳ. Ventajas principales del álamo como materia prima para OSB
Excelente idoneidad de procesamiento: Su textura suave facilita el trenzado, lo que permite la producción de cordones de alta calidad con forma intacta y superficies lisas, lo cual es fundamental para un conformado orientado de alta calidad.
Buen rendimiento de pegado: la superficie lisa de las hebras de álamo garantiza una buena humectabilidad y una alta resistencia de unión con adhesivos OSB comunes como MDI y resina fenólica.
Logro de una alta densidad de tablero objetivo: Debido a su densidad inherentemente baja, es posible que se requiera menos madera de álamo (en masa) para lograr la densidad objetivo de OSB en comparación con maderas más densas. Alternativamente, se puede lograr una mayor densidad del tablero con la misma cantidad de madera, mejorando las propiedades mecánicas. Comercialmente, esto ayuda a controlar los costos de las materias primas.
Color del producto uniforme y estéticamente agradable: El color claro del álamo da como resultado paneles OSB con una apariencia uniforme, brillante y consistente, que es más comercializable, especialmente para aplicaciones que requieren un recubrimiento transparente o donde se enfatiza la estética.
Sostenibilidad e Imagen Ecológica: El uso de álamo de rápido crecimiento se alinea con los principios de desarrollo ecológico y sostenible, mejorando el valor de marca ambiental del producto final.
Ⅴ. Propiedades finales de los paneles OSB producidos a partir de álamo
Excelente resistencia mecánica y rigidez: Aprovechando la buena orientabilidad de las hebras de álamo, los paneles OSB producidos exhiben una alta resistencia a la flexión y un módulo de elasticidad en la dirección longitudinal, ofreciendo un rendimiento estructural excepcional.
Estructura interna homogénea y rendimiento estable: La uniformidad de la madera de álamo contribuye a una estructura interna consistente del panel, lo que resulta en una buena estabilidad dimensional y resistencia a la deformación y la torsión.
Superficie lisa y plana: Las finas hebras de álamo contribuyen a crear una alfombra más plana, lo que produce una superficie de alta calidad después del lijado. Esto proporciona un excelente sustrato para laminación o revestimiento posterior.
Peso relativamente ligero: En comparación con los OSB hechos de maderas duras (por ejemplo, eucalipto, abedul), los OSB a base de álamo tienen una densidad relativamente menor, lo que los hace más livianos para el mismo espesor, lo que facilita el transporte y la manipulación en el sitio.
Alto estándar ambiental: Cuando se combinan con adhesivos MDI sin formaldehído añadido, es posible producir paneles OSB 'NAF' que cumplen con los estándares de emisiones más estrictos del mundo (por ejemplo, CARB NAF), satisfaciendo las demandas del mercado de alto nivel.
