MH-OSB
MINGHUNG
Ⅰ. Attrezzatura completa
Si tratta di una linea di produzione completa, tecnologicamente avanzata e altamente automatizzata per Oriented Strand Board (OSB), progettata specificamente per la materia prima legno di pioppo al 100% e garantita per soddisfare elevati standard ambientali. Con una capacità annua di 80.000 m³, rappresenta un'efficiente configurazione di media capacità, ideale per i produttori regionali di OSB. L'intera linea è composta dai seguenti sistemi di apparecchiature principali:
1. Sezione Preparazione Materie Prime
Scortecciatore (opzionale): Se vengono utilizzati tronchi, la scortecciatura è il primo passo per garantire la qualità del filo e ridurre le impurità.
Cippatrice: trasforma tronchi, blocchi o lastre di pioppo in trucioli di processo che soddisfano requisiti specifici.
Strander: una macchina fondamentale per la produzione di OSB. Taglia i trucioli in fili di dimensioni specifiche. Il rapporto lunghezza-larghezza dei trefoli è fondamentale per le proprietà meccaniche del pannello OSB finale. L'angolo e la distanza del coltello sono ottimizzati per le caratteristiche del pioppo per ottenere una geometria ideale del filo.
Pelatrice OSB
macchina cippatrice
macchina per la scagliatura del legno
2. Sezione Preparazione, asciugatura e vagliatura dei fili
Frantoio/Rifrantumatore: rielabora filamenti o trucioli sovradimensionati.
Sistema di asciugatura: In genere utilizza essiccatori a tamburo rotativo a passaggio singolo o triplo efficienti e a risparmio energetico. Riduce uniformemente il contenuto di umidità dei fili da circa il 50%-60% fino al 2%-4% richiesto per la miscelazione. Il sistema comprende avanzati generatori di aria calda e dispositivi di sicurezza antideflagranti.
Sistema di vagliatura e classificazione: utilizza vagli vibranti a più piani per separare con precisione i filamenti essiccati in filamenti fini dello strato frontale, filamenti grossolani dello strato centrale e filamenti sovradimensionati/fini per il riciclaggio. Una classificazione accurata è essenziale per una formatura orientata all'alta qualità.
3. Sezione di miscelazione e formatura orientata (tecnologia Core OSB)
Sistema di miscelazione ecologico:
Sistema a cera: aggiunge agente impermeabilizzante (cera).
Sistema di resina ecologica: utilizza MDI (isocianato) o resina fenolica modificata a basso contenuto di formaldeide/priva di formaldeide aggiunta come adesivo primario. Questa è la chiave per ottenere tavole 'ecosostenibili'. Il sistema è dotato di unità di dosaggio e miscelazione precise.
Miscelatori separati: tipicamente tre sistemi separati per la miscelazione indipendente e precisa di ciocche frontali e ciocche centrali. La natura di indurimento rapido dell'MDI richiede considerazioni speciali sui materiali delle apparecchiature e sulla progettazione del processo.
Stazione di Formatura Orientata (Il Cuore della Linea OSB):
Questa è l'attrezzatura distintiva che differenzia l'OSB dai normali pannelli truciolari. Utilizza metodi meccanici o elettrostatici per orientare i trefoli frontali resinati lungo la lunghezza del pannello (direzione longitudinale), mentre i trefoli centrali vengono disposti in modo casuale o orientati in modo incrociato.
Questa struttura a tre strati 'orientata-orientata-random' conferisce all'OSB un'elevata resistenza alla flessione e stabilità dimensionale. La precisione di formatura determina direttamente le proprietà meccaniche finali del pannello.
4. Sezione di Formatura e Prepressatura
Trasporto del materassino e prestampa: Il soffice tappeto formato viene prima trasportato su una bilancia per la misurazione del peso in linea (per il controllo della densità) e quindi entra in una prestampa ad alta pressione. La pre-pressatura compatta inizialmente il materassino, conferendogli la resistenza sufficiente per il trasferimento intatto nella pressa a caldo e rimuovendo parte dell'aria.
5. Sezione Pressatura a caldo
Stampa continua: Il cuore di una linea OSB moderna e ad alta efficienza. Il tappeto viene trascinato continuamente attraverso un lungo tunnel di pressatura riscaldato tramite nastri d'acciaio. Rispetto alle presse multi-apertura, la pressa continua offre vantaggi significativi: maggiore produttività, controllo preciso dello spessore, densità uniforme del pannello e minor consumo energetico, che la rendono particolarmente adatta per linee con capacità di 80.000 m³/anno e oltre.
Sistema di riscaldamento: Di solito un riscaldatore ad olio diatermico o un sistema a vapore fornisce una fonte di calore stabile per la pressa a caldo.
6. Sezione Finitura
Dispositivo di raffreddamento e tornitura: il pannello continuo che esce dalla pressa a caldo è ad alta temperatura e deve essere raffreddato e condizionato in un dispositivo di raffreddamento/tornitura per rilasciare le tensioni interne e prevenire deformazioni.
Sega per rifilatura e sega per taglio trasversale: taglia la striscia di cartone raffreddata alla larghezza e lunghezza richieste (ad esempio, 2.440 mm x 1.220 mm standard o altre dimensioni personalizzate).
Impilatore: impila automaticamente i pannelli finiti in pile.
7. Sezione Levigatura e Controllo Qualità

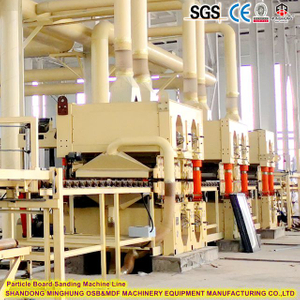

Levigatrice a nastro largo: in genere una levigatrice per carichi pesanti con più teste (4-6 teste). Leviga le superfici superiore e inferiore dei pannelli OSB fino ad uno spessore preciso, eliminando deviazioni e creando una superficie uniforme e piana, fornendo un substrato perfetto per l'uso diretto o per ulteriori lavorazioni (ad esempio la laminazione).
Sistema di controllo qualità: include misuratori di spessore online, scanner di densità, ecc., integrati con il sistema di controllo centrale per garantire una qualità costante del prodotto.
Riepilogo delle caratteristiche principali della linea:
Specificità della materia prima: attrezzatura ottimizzata per la bassa densità e la struttura uniforme del pioppo per garantire qualità del filo e risultati di formatura.
Tecnologia ecologica di base: utilizza sistemi di resina MDI o senza formaldeide aggiunta per controllare le emissioni di formaldeide alla fonte, rispettando gli standard ambientali internazionali di fascia alta.
Alta efficienza e automazione: incentrato sulla pressa continua e sulla formatrice di orientamento di precisione, abbinati a un sistema di controllo centrale PLC, che consente una produzione ad alto rendimento, stabile ed efficiente dal punto di vista energetico.
Progetto chiavi in mano: fornisce una soluzione completa dalla progettazione del processo, alla produzione delle apparecchiature, all'installazione e alla messa in servizio, alla formazione tecnica.
Ⅱ. Processo di produzione
Questa linea di produzione è progettata specificamente per la produzione efficiente ed ecologica di OSB utilizzando legno di pioppo al 100%. Il suo nucleo risiede nella tecnologia di formatura orientata che conferisce ai pannelli proprietà meccaniche superiori e nell'uso di adesivi ecologici per garantire che il prodotto finale soddisfi gli standard verdi internazionali. L’intero processo è altamente continuo e automatizzato.
Concetto ecologico di base: l'uso di resina MDI senza formaldeide aggiunta o di resina fenolica a bassissima emissione controlla le emissioni di formaldeide alla fonte, consentendo al prodotto finale di soddisfare gli standard più rigorosi come CARB NAF o F★★★★.
1. Preparazione e cordatura della materia prima
Processo: i tronchi o i blocchi di pioppo vengono prima lavorati attraverso uno scortecciatore (opzionale ma consigliato per una qualità superiore del prodotto) per rimuovere la corteccia. Vengono poi convertiti in cippato standard da un cippatore. Questi chip vengono immessi nell'attrezzatura principale, lo Strander, dove vengono tagliati in trefoli con specifici rapporti lunghezza-larghezza, formando lo 'scheletro' del pannello OSB.
Focus tecnico: ottimizzare l'angolo del coltello e la distanza della trefolatrice per la struttura relativamente morbida del pioppo per ottenere trefoli intatti e lisci e ridurre al minimo i fini. I trefoli di alta qualità costituiscono la base per il successivo orientamento e l'elevata resistenza del pannello.
2. Essiccazione e vagliatura
Processo: i fili verdi vengono essiccati in un essiccatore a tamburo rotante (spesso un efficiente design a triplo passaggio), riducendo il contenuto di umidità da circa il 50%-60% fino al 2%-4%.
Focus tecnico: controllare con precisione la temperatura e la durata dell'asciugatura per evitare bruciature eccessive o un'asciugatura non uniforme. I filamenti essiccati vengono precisamente classificati da un Sistema di Vagliatura Multi-deck in:
Fili sottili: per gli strati superiore e inferiore, garantendo levigatezza della superficie ed efficacia dell'orientamento.
Fili centrali grossolani: per lo strato centrale, che fornisce spessore e supporto.
Fuori misura/multe: riciclato o rilavorato.
3. Miscelazione e formatura orientata (la tecnologia Core OSB)
Processo: i trefoli frontali e centrali classificati vengono diretti in frullatori separati.
Nucleo ecologico: nei miscelatori, i fili vengono miscelati uniformemente con adesivo ecologico (MDI o resina fenolica), cera impermeabilizzante, ecc. L'uso di MDI è fondamentale per ottenere 'senza formaldeide aggiunta'.
Tecnologia Core: I trefoli resinati vengono convogliati alla Stazione di Formatura Orientata. Questa è l'anima della produzione OSB. Utilizza dischi meccanici o campi elettrostatici per garantire:
Trefoli frontali: sono orientati lungo la lunghezza del pannello (direzione longitudinale).
Fili centrali: sono generalmente disposti in modo casuale o con un angolo trasversale.
Risultato: si forma un tappetino stabile a tre strati 'orientato in modo casuale'. Questa struttura conferisce all'OSB la sua eccezionale resistenza alla flessione, simile al compensato.
4. Pre-pressatura
Processo: il soffice tappeto formato viene prima fatto passare attraverso una pre-pressa, dove viene inizialmente compattato a temperatura ambiente.
Focus tecnico: La pre-pressatura conferisce al tappetino una resistenza iniziale sufficiente per il trasferimento intatto nella pressa a caldo e rimuove una notevole quantità di aria, evitando 'colpi' durante la pressatura a caldo.
5. Pressatura a caldo e stagionatura
Processo: il tappetino precompresso entra nella pressa continua. Il tappetino si muove continuamente attraverso un tunnel ad alta temperatura e alta pressione dove l'adesivo polimerizza rapidamente, unendo saldamente i fili orientati in un pannello denso.
Focus tecnico: La pressa continua garantisce l'elevata efficienza richiesta per la capacità di 80.000 m³/anno. Il controllo preciso di temperatura, pressione e velocità garantisce spessore e densità uniformi su tutta l'area del pannello, il che è fondamentale per la produzione di pannelli di spessore costante come 25 mm.
6. Finitura
Raffreddamento: i pannelli che escono dalla pressa a caldo sono estremamente caldi e devono essere raffreddati e condizionati in un dispositivo di raffreddamento/tornitura per rilasciare le tensioni interne e prevenire deformazioni.
Taglio: il pannello continuo raffreddato viene rifilato alle dimensioni standard (ad esempio, 2440 mm x 1220 mm) mediante una sega per rifilatura e una sega per taglio trasversale.
Levigatura: i pannelli tagliati vengono calibrati da una levigatrice a nastro largo per impieghi gravosi con teste multiple per eliminare deviazioni di spessore e ottenere una superficie liscia e piana, pronta per l'uso diretto o per un'ulteriore laminazione.
Impilamento e imballaggio: infine, i pannelli finiti vengono automaticamente impilati da un impilatore, ispezionati e imballati.
In sintesi: il successo di questo processo si basa su tre pilastri: ① Ottimizzazione della materia prima per il pioppo; ② Tecnologia di formatura orientata alla precisione; ③ La combinazione di adesivi ecologici e pressatura continua. I pannelli OSB risultanti non sono solo robusti e dimensionalmente stabili, ma anche materiali da costruzione genuinamente ecologici.
Ⅲ. Caratteristiche del legno di pioppo
Crescita rapida, risorse abbondanti: Il pioppo è una tipica specie a crescita rapida con un ciclo di rotazione breve, che consente un approvvigionamento sostenibile e un costo della materia prima relativamente basso.
Texture morbida, colore chiaro: Il pioppo ha bassa densità, tessitura uniforme, struttura fine e differenza di colore indistinta tra durame e alburno, presentando una leggera tonalità bianco-giallastra.
Lavorabilità facile: Le fibre di pioppo sono di lunghezza moderata, rendendo il legno facile da scheggiare e lavorare con una minore usura degli utensili.
Elevato contenuto di umidità iniziale: il legno fresco di pioppo ha un elevato contenuto di umidità iniziale, che richiede un processo di essiccazione accurato.
Ⅳ. Principali vantaggi del pioppo come materia prima per l'OSB
Eccellente idoneità alla lavorazione: La sua consistenza morbida facilita la cordatura, consentendo la produzione di trefoli di alta qualità con forma intatta e superfici lisce, fondamentali per una formatura orientata di alta qualità.
Buone prestazioni di incollaggio: la superficie liscia dei trefoli di pioppo garantisce una buona bagnabilità e un'elevata forza di adesione con i comuni adesivi OSB come MDI e resina fenolica.
Raggiungimento di un'elevata densità del pannello target: A causa della sua densità intrinsecamente bassa, per raggiungere la densità OSB target potrebbe essere necessaria una quantità inferiore di legno di pioppo (in massa) rispetto ai legni più densi. In alternativa, è possibile ottenere una densità più elevata del pannello con la stessa quantità di legno, migliorando le proprietà meccaniche. Commercialmente, questo aiuta a controllare i costi delle materie prime.
Colore del prodotto uniforme ed esteticamente gradevole: Il colore chiaro del pioppo si traduce in pannelli OSB con un aspetto uniforme, luminoso e coerente, che è più commerciabile, soprattutto per le applicazioni che richiedono un rivestimento trasparente o dove viene enfatizzata l'estetica.
Sostenibilità e immagine ecologica: L’utilizzo del pioppo a crescita rapida si allinea ai principi di sviluppo verde e sostenibile, migliorando il valore del marchio ambientale del prodotto finale.
Ⅴ. Proprietà finali dei pannelli OSB prodotti in pioppo
Eccellente resistenza meccanica e rigidità: Sfruttando la buona orientabilità dei trefoli di pioppo, i pannelli OSB prodotti presentano elevata resistenza alla flessione e modulo di elasticità nella direzione longitudinale, offrendo prestazioni strutturali eccezionali.
Struttura interna omogenea e prestazioni stabili: L'uniformità del legno di pioppo contribuisce alla coerenza della struttura interna del pannello, garantendo una buona stabilità dimensionale e resistenza alla deformazione e alla torsione.
Superficie liscia e piatta: i sottili fili di pioppo contribuiscono a creare un tappeto più piatto, producendo una superficie di alta qualità dopo la levigatura. Ciò fornisce un eccellente substrato per la successiva laminazione o rivestimento.
Relativamente leggero: Rispetto all'OSB ottenuto da legni duri (ad esempio eucalipto, betulla), l'OSB a base di pioppo ha una densità relativamente inferiore, rendendolo più leggero a parità di spessore, il che facilita il trasporto e la movimentazione in cantiere.
Standard ambientale elevato: Se combinati con adesivi MDI senza formaldeide aggiunta, è possibile produrre pannelli OSB 'NAF' che soddisfano gli standard sulle emissioni più severi a livello mondiale (ad esempio CARB NAF), soddisfacendo le richieste del mercato di fascia alta.
