Ⅰ .Fiberboard de densité moyenne (MDF)
1. Définition et caractéristiques: le panneau de fibres de densité moyenne (MDF) est un produit en bois fabriqué fabriqué par les fibres de bois de liaison (généralement dérivées de résidus de traitement du bois comme la sciure, les copeaux, etc.) avec des liants à résine synthétique (principalement une résine urée-formaldéhyde ou une résine à forte température à haute température.
Ses caractéristiques déterminantes incluent une densité uniforme, allant généralement de 450 kg / m³ à 880 kg / m³ (MDF standard autour de 600 à 800 kg / m³), une structure dense et compacte, une surface lisse et plate et une structure interne homogène exempte de nœuds ou de directionnalité du grain. Cela rend le MDF exceptionnellement adapté à divers traitements de finition de surface (comme les placages, la peinture, le plastification) et les opérations d'usinage (comme la gravure, le fraisage, le forage). Il possède une bonne stabilité dimensionnelle, une résistance mécanique et une capacité de retenue à vis, ce qui en fait un matériau de base dans la fabrication de meubles, la décoration intérieure, les noyaux de porte, les substrats de sol, l'équipement audio, l'artisanat, etc.
1. Aperçu du processus de production :

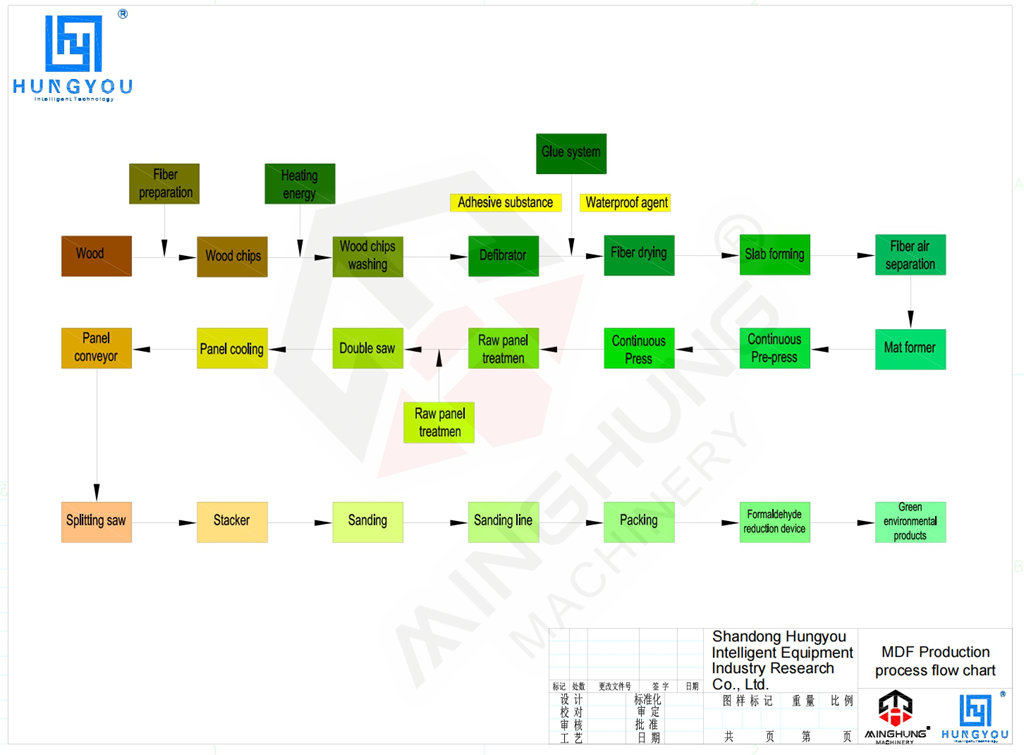

Un processus de production MDF typique implique plusieurs étapes clés:

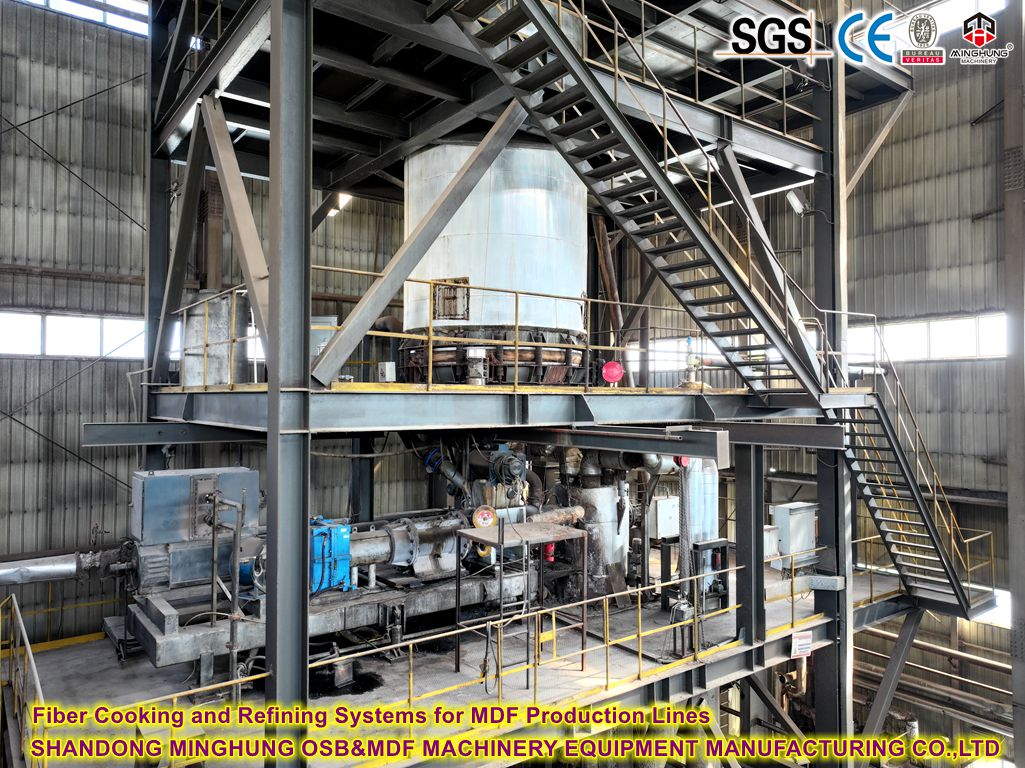

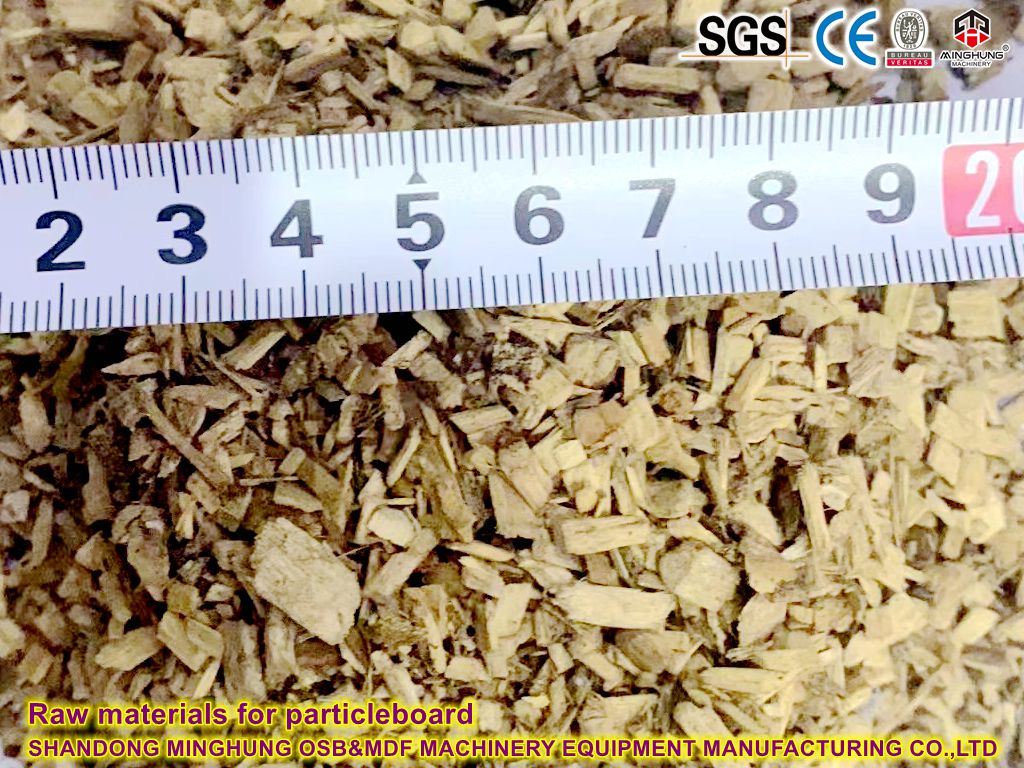

2.1 Préparation des matières premières: Les matières premières en bois (bûches, bois de petit diamètre, branches, bois recyclé, etc.) sont ébréchés et dépistés pour obtenir des copeaux de bois qualifiés.
2.2 Séparation des fibres: Les copeaux de bois subissent une pré-course et sont ensuite introduits dans un défibrateur (raffineur) où ils sont séparés en fibres de bois individuelles sous vapeur saturée à haute pression.
2.3 Mélange et séchage: Les fibres séparées sont soigneusement mélangées avec un liant en résine comptabilité précisément, un agent d'étanchéité (cire) et d'autres additifs (par exemple, durcisseur) dans une ligne de soufflage. Par la suite, les fibres humides sont transmises à travers un tube de séchage où ils sont rapidement séchés à la teneur en humidité appropriée (généralement 8 à 12%) en utilisant de l'air chaud.
2.4 Formation: Les fibres séchées sont réparties par une station de formation (ou 'felter ') sur une ceinture en acier ou un tapis de convoyeur en mouvement pour créer un tapis continu et uniforme 'Lofty ' avec une épaisseur et une distribution de densité cohérentes.
2.5 Pré-pression et pressage à chaud: le tapis noble passe d'abord par une pré-pression pour obtenir un compactage initial, en supprimant la plupart de l'air et en augmentant la résistance initiale pour une entrée plus facile dans la presse à chaud. Le processus central se produit dans la presse à chaud (généralement une presse continue), où le tapis est soumis à une température définie (180-220 ° C), à la pression (atteignant plusieurs dizaines de MPA dans les zones à haute pression), et le temps (déterminé par épaisseur et à la vitesse de ligne, généralement des minutes) pour guérir la résine et lier les fibres dans une bande de planche à plancher.
Machine de pré-presse MDF

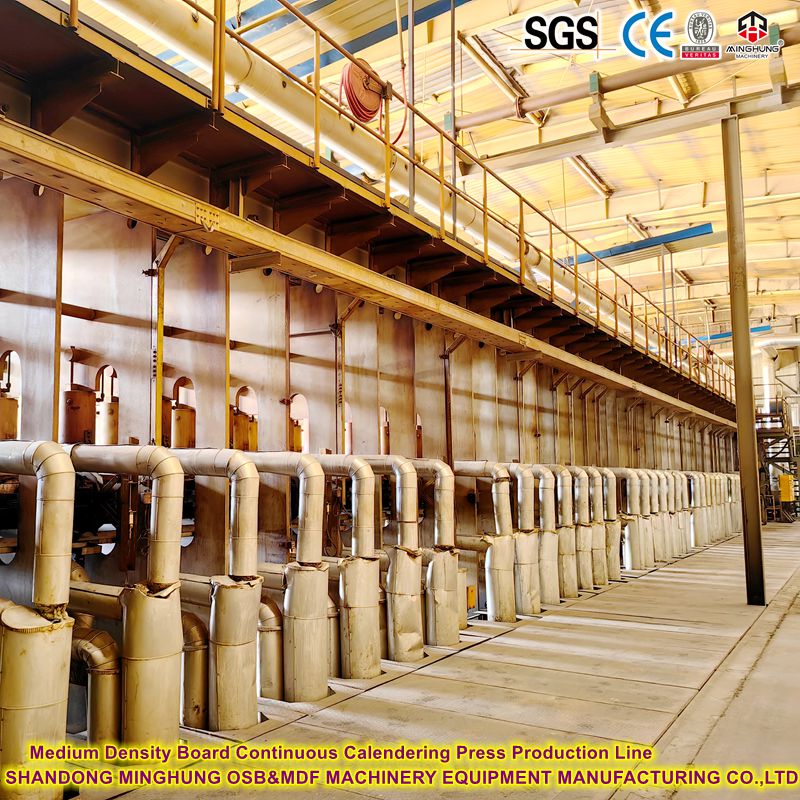

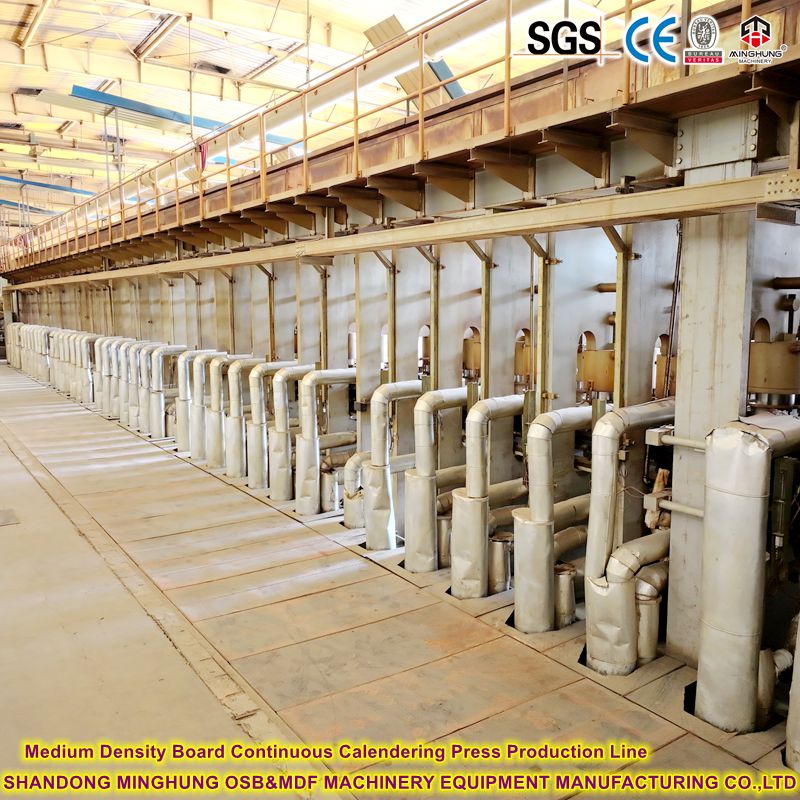

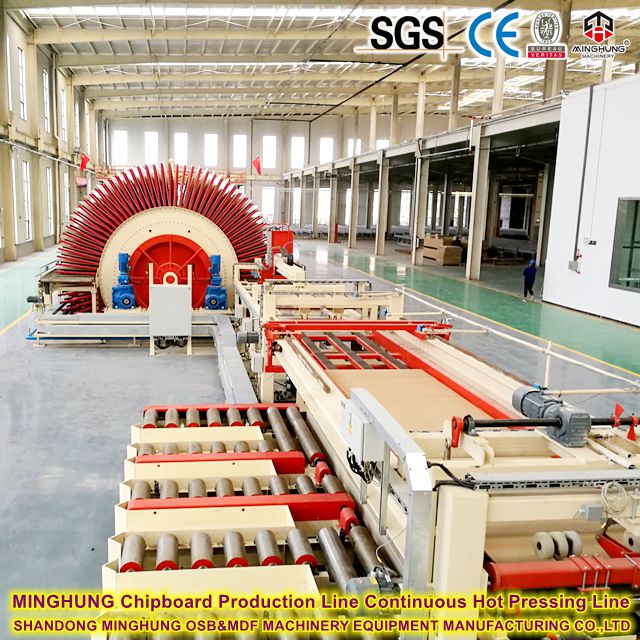

presse chaude continue
2.6 Finition: La bande de planche continue pressée subit un refroidissement (souvent via un refroidisseur d'étoile), la coupe, la coupe croisée aux longueurs requises, le ponçage (pour assurer une épaisseur précise et la douceur de surface), l'inspection et émerge enfin comme des panneaux MDF finis.
Séchoir à séchoir
Scie croisée

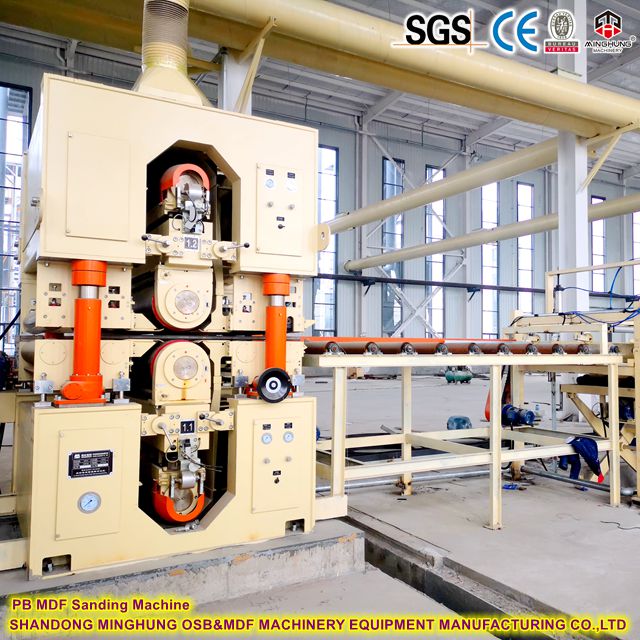

machine à ponçonner
3. Focus sur la consommation d'énergie: Dans l'ensemble de la chaîne de production du MDF, le stade de pressage chaud est le consommateur d'énergie dominant absolu, représentant plus de 40%, voire beaucoup plus de consommation d'énergie totale d'une usine. Cela est principalement dû à l'énergie mécanique massive requise (pour fermer la presse, construire et maintenir la pression) et l'énergie thermique nécessaire (pour chauffer les plateaux pour atteindre la température de durcissement dans la couche centrale du tapis). Par conséquent, l'amélioration de l'efficacité énergétique de la presse à chaud, en particulier son système d'entraînement, est d'une importance cruciale pour réduire la consommation globale d'énergie et les coûts d'exploitation de la production de MDF.
Ⅱ . Ligne de presse continue (CPL)

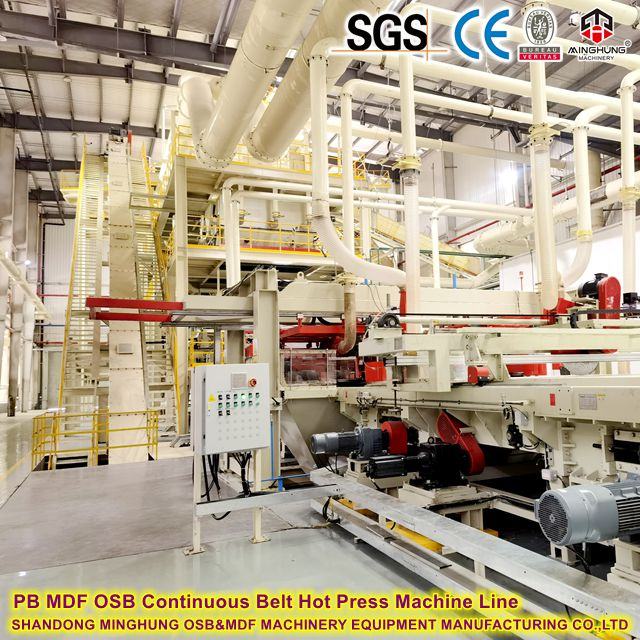

1. Équipement de base et principe de travail: la presse plate continue est l'équipement de base standard pour la production moderne du MDF et des fibres de fibres à haute densité (HDF), en remplacement de la presse à chaud multi-ouverts de type lot moins efficace et plus énergétique.
Sa structure centrale comprend:
SECTION DE L'INFEED: Comprend le transfert de tapis, la détection des métaux, la pesée continue, les dispositifs d'accélération du tapis pour assurer une alimentation fluide et précise du tapis dans la presse.

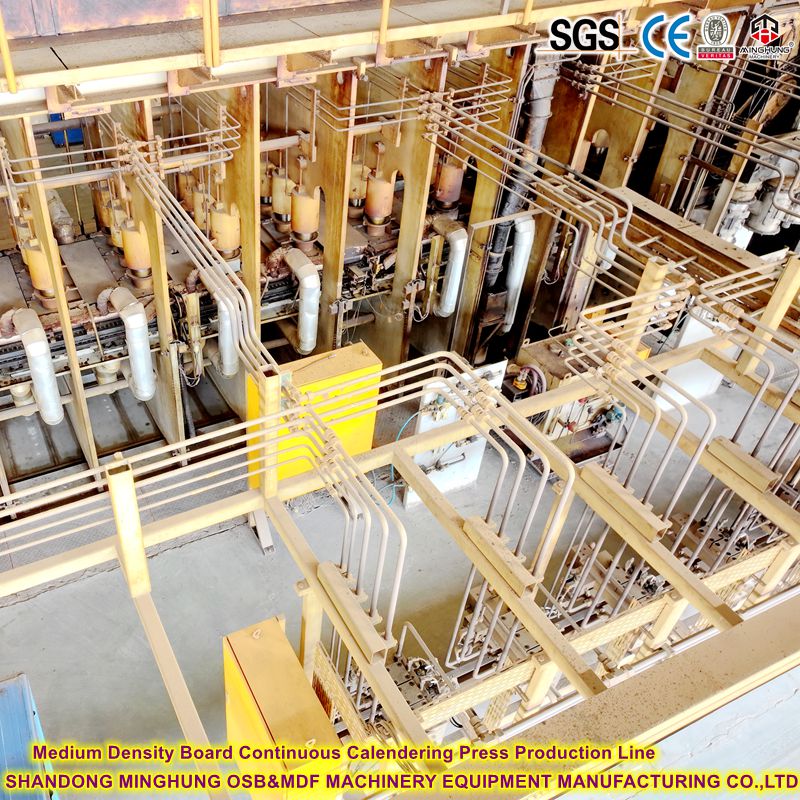

Corps principal de la presse chaude: le cœur de la presse continue. Il se compose de deux courroies en acier continues massives, à haute résistance et résistantes à la chaleur. Le tapis est transmis lorsqu'il se déroule entre ces deux ceintures. À l'intérieur (ou en dessous), les ceintures sont disposées de nombreuses (dizaines à des centaines) de plateaux de chauffage zonés contrôlés individuellement (généralement chauffés à l'huile ou chauffés à la vapeur). Chaque zone de platine est équipée de son propre cylindre hydraulique et de ses capteurs de pression / position.

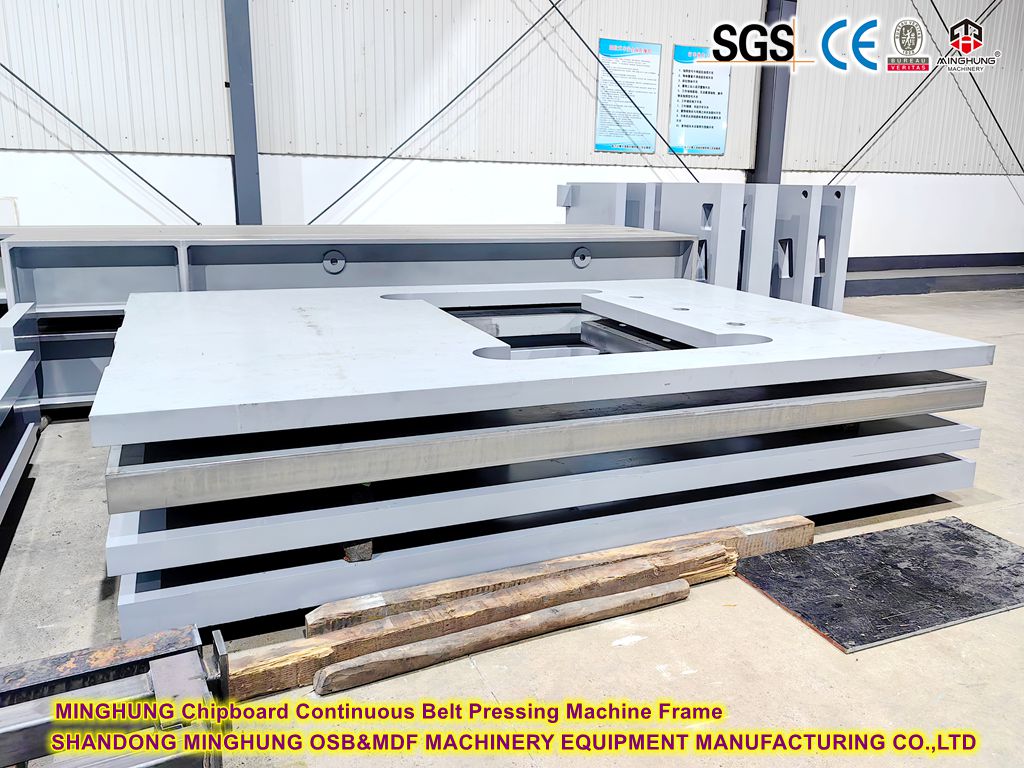

Cadre de presse: Une structure de trame robuste prenant en charge toutes les plateaux, cylindres et systèmes d'entraînement, conçus pour résister à d'énormes forces de pressage.
Système d'entraînement: Responsable de la conduite des deux ceintures en acier à des vitesses continues et de la tension de la courroie de contrôle avec précision.
Section de sortie: comprend le détachement de la ceinture, le transfert de la planche, les dispositifs de tension, le nettoyage de la courroie et les systèmes de refroidissement.
2.WorkFlow: le tapis haut formé, après la pré-pression, est accéléré par la section de l'infondés dans l'entrée 'Cent Zone ' de la presse continue. Dans la zone de coin, l'écart entre les ceintures en acier supérieur et inférieure diminue progressivement, comprimant initialement le tapis et expulsant de l'air. Le tapis pénètre ensuite dans la zone de pressage principale, où les plateaux zonés appliquent la chaleur et la pression requises en fonction d'un profil de pression prédéfini (haute pression à l'entrée, diminuant progressivement de la pression dans les coupes intermédiaires, basse pression à la sortie pour le réglage). Tenue entre les ceintures, le tapis se déplace en continu à vitesse constante à travers toute la longueur de la presse pour terminer le durcissement en résine. Enfin, à l'extrémité de sortie, les ceintures se séparent et la bande de planche formée est libérée pour un traitement ultérieur.
3. Avantages:
Production continue: efficacité de production très élevée, adaptée à la production de masse.
Qualité supérieure du produit: le tapis est soumis à des champs de pression et de température uniformes continus tout au long du processus de durcissement, entraînant une distribution de densité uniforme, une variation minimale d'épaisseur, une excellente qualité de surface et des propriétés physiques-mécaniques cohérentes.
Niveau d'automatisation élevé: facilite l'automatisation et le contrôle intelligent du processus de production.
Ⅲ . Dual Servo Drive System
1. Composants du système: Ce système avancé spécialement conçu pour la conduite en acier de presse continue consiste principalement à:
1.1 Deux servomoteurs élevés dynamiques: conduisez précisément les ceintures en acier supérieure et inférieure de la presse continue indépendamment. Les servomoteurs offrent une précision de contrôle du couple supérieure, une précision de contrôle de la vitesse et une réponse dynamique extrêmement rapide (niveau de milliseconde).
1.2 Deux dispositifs de servo de haute précision: commandes de vitesse / couple de réception du système de contrôle de presse principal et fournissent une rétroaction en temps réel sur l'état du moteur (position, vitesse, couple, température). Les disques intègrent des algorithmes de contrôle de mouvement avancé.
1.3 Unités de contrôle de la pompe (innovation clé): Il s'agit du noyau permettant des économies d'énergie importantes. L'unité de puissance hydraulique centralisée traditionnelle (HPU) (en utilisant des moteurs asynchrones conduisant des pompes à déplacement fixe ou variables pour fournir de l'huile à tous les cylindres de zone) est complètement remplacé. Plutôt:
1.3.1 Chaque zone de platine (ou un petit groupe de zones) est équipée d'un servomoteur indépendant à faible puissance.
1.3.2 Chaque servomoteur entraîne directement une pompe hydraulique à petit déplacement et de haute précision (par exemple, pompe à engrenage interne ou pompe à piston).
1.3.3 Cette unité de pompe servo fournit directement une puissance hydraulique à ses (ou quelques) cylindres correspondants, formant un circuit hydraulique en boucle fermée ou en boucle ouverte indépendante.
1.4 Système de contrôle intelligent: la presse principale PLC, les entraînements de servo, les unités de pompe servo et tous les capteurs de pression / position forment un réseau de communication à grande vitesse. Le système collecte en continu les données (vitesse de la courroie, tension, pressions de zone, positions de cylindre), effectue des calculs complexes (comme le contrôle de synchronisation, le contrôle de la boucle fermée de pression, le contrôle de la tension, la gestion de l'énergie) et envoie des commandes précises aux disques et unités de pompe.
2. Principes de travail principaux:
2.1 Courronnerie en acier: Deux servomoteurs conduisent indépendamment les rouleaux (ou pignons) de conduite principale des ceintures en acier supérieure et inférieure. Le système de contrôle met en œuvre le contrôle de synchronisation de vitesse de haute précision et le contrôle d'équilibrage du couple (c'est-à-dire le contrôle de la tension) en comparant le couple et la vitesse des deux moteurs en temps réel. Cela garantit une fonction de ceinture lisse et synchrone, une tension constante et élimine les risques de glissement ou de suivi. L'efficacité inhérente et le contrôle précis des servomoteurs économisent déjà de l'énergie par rapport aux disques traditionnels.
2.2 Contrôle de pression hydraulique (changement révolutionnaire): Ceci est la clé de la réduction de l'énergie à 40%.
2.2.1 Alimentation à l'huile à la demande: Chaque unité de pompe de servo indépendante active son servomoteur pour conduire la pompe hydraulique uniquement lorsque son cylindre de zone correspondant nécessite une action (par exemple, pressurisant, dépressurisant, affinage de position). La pompe offre précisément l'écoulement et la pression nécessaires pour la vitesse et la force d'action requises du cylindre. Lorsqu'aucune action n'est nécessaire (phase de maintien de la pression), le servomoteur s'arrête complètement ou fonctionne à une vitesse minimale pour maintenir la pression de veille (consommation d'énergie près de zéro).
2.2.2 Élimination des pertes de limitation et de débordement: HPU centralisés traditionnels utilisant des soupapes proportionnelles ou de servomotes pour contrôler la pression de la zone subissent des pertes d'étranglement significatives (génération de chaleur à partir de la chute de pression lorsque le pétrole s'écoule à travers les orifices de soupape). Pendant la phase de maintien, la pompe délivre en continu de l'huile à haute pression et un débit excédentaire doit être renvoyé sur le réservoir via des vannes de décharge, provoquant des pertes de débordement massives (un travail inutile converti entièrement en chaleur). Le système de contrôle de la pompe servo, en contrôlant directement la sortie de la pompe via la vitesse du moteur et le couple, permet une approche plus directe du cylindre contrôlé par la pompe, minimisant ou même éliminant le besoin de vannes restrictives, supprimant ainsi largement les pertes de limite et de débordement.
2.2.3 Récupération d'énergie: Pendant la dépressurisation ou la rétraction du cylindre, l'huile à haute pression rejetée du cylindre (ou énergie potentielle) peut conduire la pompe à servomoteur pour agir comme un moteur hydraulique, ce qui fait que le servomoteur puisse produire de l'électricité. Cette énergie régénérée peut être renvoyée au réseau ou utilisée par d'autres équipements. Ceci est impossible avec les systèmes hydrauliques traditionnels.
2.3 Coordination intelligente : Le système de contrôle principal coordonne dynamiquement les actions de toutes les unités de pompe de servo et les lecteurs de ceinture en fonction des caractéristiques du MAT, de l'épaisseur de la cible, des profils de pression prédéfinis et de l'état de la presse en temps réel, en réalisant un fonctionnement optimal et le plus économe en énergie de l'ensemble du système de presse.
Ⅳ . Mécanisme pour réaliser 40% d'énergie
1.Élimination des pertes de ralenti du HPU central du HPU: les ensembles de pompe à moteur asynchrones traditionnels de gros moteurs doivent fonctionner en continu même lorsque la presse est inactive ou ne maintient que la pression dans certaines zones, provoquant des pertes importantes sans charge (ralenti du moteur, frottement interne de la pompe, chauffage de la circulation de l'huile). Plus critique, pendant la phase de maintien, la maintenance de la pression repose fortement sur le débordement de la soupape de décharge. La puissance consommée (débit de débordement de pression) est complètement gaspillée et chauffe l'huile, nécessitant une énergie de refroidissement supplémentaire. Le système de contrôle de la pompe servo délivre de l'énergie précisément uniquement en cas de besoin; Les pompes s'arrêtent (ou se déplacent à peine) lors de la maintien, éliminant pratiquement ces deux principales sources de perte. Les statistiques montrent que ces pertes représentent plus de 50% de la consommation d'énergie dans les systèmes hydrauliques traditionnels.
2.Réduction radicale des pertes de limitation: les systèmes traditionnels contrôlés par soupape régulent le débit et la pression en modifiant les ouvertures de l'orifice de la valve (étranglement), générant inévitablement les pertes de chute de pression (ΔP) (perte de puissance = débit ΔP). La commande de la pompe de servo régit l'écoulement en modifiant directement le déplacement ou la vitesse de la pompe; La pression dépend de la charge. L'écoulement passant à travers les soupapes est minime avec une chute de pression très basse (ou même à l'aide de vannes ON / OFF), ce qui réduit considérablement les pertes de limitation.
3.Récupération d'énergie efficace: Pendant la dépressurisation, la rétraction des cylindres ou des actions similaires, le système de pompe servo peut convertir efficacement l'énergie hydraulique ou l'énergie potentielle dans l'énergie électrique et la nourrir au réseau, la récupération de l'énergie qui serait autrement perdue sous forme de chaleur par la limitation.
4.Efficacité intrinsèque élevée des servomoteurs: les servomoteurs maintiennent une efficacité opérationnelle élevée sur une large gamme de vitesses et de charges (en particulier aux charges partielles), bien supérieure aux moteurs asynchrones standard.
5.Contrôle du système optimisé: le système de contrôle intelligent peut ajuster dynamiquement les profils de pression zonés et la vitesse de la courroie en fonction des conditions de production réelles (par exemple, différentes épaisseurs, grades de la carte), en évitant la consommation d'énergie inutile (par exemple, sur-pression, des temps de maintien excessifs, les paramètres de vitesse sous-optimaux). La réactivité élevée du système de servomotes minimise également les déchets d'énergie lors des ajustements.
6.La réduction de la demande de refroidissement: la réduction significative de la génération de chaleur du système hydraulique (principalement de la limitation, du débordement et des inefficacités de la pompe) entraîne une diminution substantielle de la hausse de la température de l'huile hydraulique. Cela réduit par conséquent, ou élimine potentiellement l'énergie requise pour le refroidissement par l'huile hydraulique (pompes à eau de refroidissement, ventilateurs).
7.Effet combiné: L'effet synergique de toutes ces mesures d'économie d'énergie entraîne une réduction significative de jusqu'à 40% dans la consommation totale d'énergie liée à la conduite et à l'hydraulique dans la ligne de presse continue (principalement la conduite en acier et l'accumulation / entretien de la pression pour toutes les zones). Cela se traduit directement par des coûts d'exploitation d'usine inférieurs et une réduction des émissions de carbone. Les économies réelles dépendent de la configuration spécifique de la ligne, du type de produit et des paramètres de fonctionnement, mais 40% est une valeur typique validée et largement reconnue dans l'industrie.
