Çig material taýýarlamak → Düzmek → Guramak → Ekrana → Resin goýmasy (adatça MDI ýa-da PF rezin) → gönükdirilen görnüş

OSB hili gyzgyn basyş parametrlerine (basyşyň ululygy / paýlanyşy, basyşyň dowamlylygy, temperatura tertibi) baglydyr. Takyk gözegçilik birmeňzeş dykyzlyk, doly rezin bejermek, takyk galyňlyk we optimal fiziki / mehaniki häsiýetler üçin zerurdyr. Adaty partiýa pressleri (meselem, köp günlük pressler) netijesiz, energiýa köp we çylşyrymly basyş gözegçiligi ýok. Üznüksiz pressler, esasanam çalt seslenýän gidrawlik sero ulgamlary bolanlar, ýokary hilli, netijeli OSB önümçiligi üçin iň oňat çözgütdir.

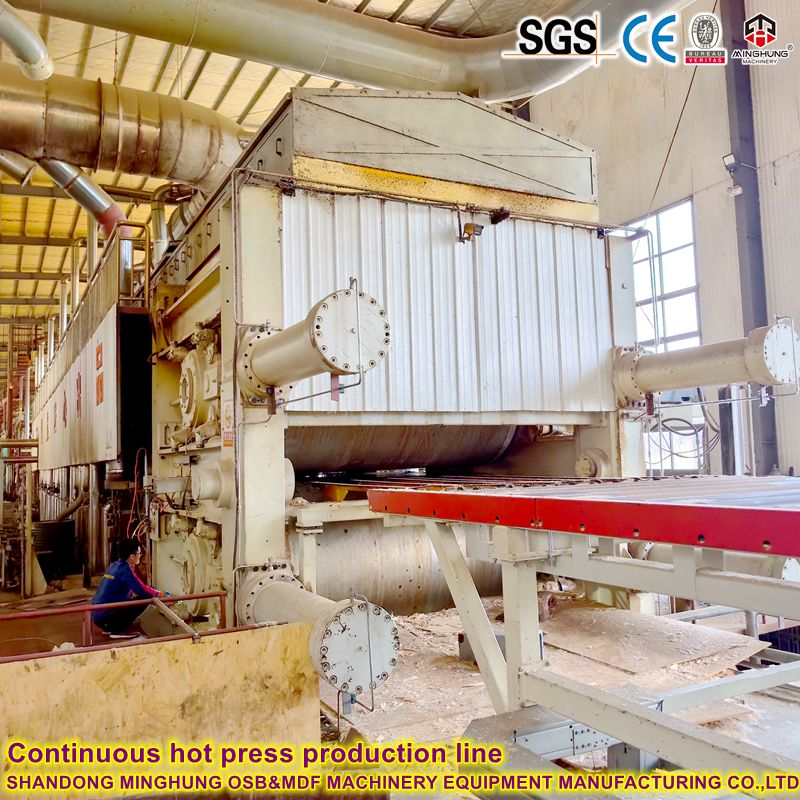

II. Üznüksiz metbugat giriş

Üznüksiz, üznüksiz matany iýmitlendirmek we basmak arkaly partiýa presslerinden (diskret panelleri gaýtadan işlemek) tapawutlary.



1. Iş ýörelgesi:

      Emele gelen mat (adatça öňünden basylýar) iki sany güýçli, ýylylyga çydamly tükeniksiz polat guşaklaryň arasynda iýmitlenýär.

      Deprekler bilen dolandyrylýan kemerler matany uzyn we gyzdyrylan basyş zolagyndan sinhron alyp barýarlar.

      Metbugat çarçuwasynyň (basma zolagy) içinde bölekleýin gyzdyrylan platinalar (köplenç ýag bilen gyzdyrylýar) we bölekleýin basyş enjamlary (gidrawlik silindrler) oturdylýar.

      Düşek hemişelik tizlikde hereket edende, yzygiderli, bölekleýin gözegçilik edilýän ýylylygy we basyşy başdan geçirýär, rezin bejergisine (termosetting ýelimi) we galyňlyk kalibrlemesine ýetýär.



2.Kaý komponentleri:

     (1)  Tükeniksiz polat guşaklar: Düşegi goldaň, daşaýyň we ýylylygy / basyşy geçiriň. Örän güýç, tekizlik, ýylylyk durnuklylygy we geýmäge garşylyk talap ediň.

Aýlanýan polat zolak

Üznüksiz metbugat maşynynyň polat kemeri

     (2) Sürüji ulgamy: smoothokary kuwwatly hereketlendirijiler we dişli gutular, tekiz, sinhron, takyk kemer hereketini üpjün edýär.

     (3) atingyladyş ulgamy: Aýlanylýan gyzgyn ýag (ýa-da bug) bilen bölekleýin gyzdyrylan platinalar, bejeriş ýylylygyny üpjün edýär. Zonal temperatura gözegçiligi aýratynlyklary.

      (4) Basyş ulgamy: Gidrawlik sero ulgamynyň esasy işi. Metbugatyň uzynlygy onlarça ýa-da ýüzlerçe garaşsyz basyş zolaklaryna bölünýär. Her zonada bir ýa-da birnäçe gidrawliki silindr bar (plunger görnüşi), kemere takyk basyş etmek üçin gidrawlik sero ulgamy tarapyndan özbaşdak dolandyrylýar.

     (5) Press çarçuwasy: ullakan basyş güýçlerine (umumy güýji on müňlerçe tonna çenli) garşy durmak üçin döredilen ullakan polat gurluşy.

     (6) Galyňlygy dolandyrmak / ýol görkeziji ulgam: kemeriň durnukly işlemegini üpjün edýär we paneliň soňky galyňlygyny dolandyrýar.

     (7)  çalgy ulgamy: çalgy ýagyny ulanýar we kemerler bilen platinalar / goldaw rulonlarynyň arasyndaky interfeýsi arassalaýar.

     (8) Dolandyryş ulgamy: Sürüjiniň tizligini, zonal temperaturany, zonal basyşlary (gidrawlik serwanyň üsti bilen), çalgy we howpsuzlygy dolandyrýan merkezi beýni.

  3. Üstünlikleri:

      Örän ýokary öndürijilik netijeliligi: Üznüksiz işlemek, sikl wagtyny ýok edýär, partiýa presslerinden ep-esli ýokarydyr.

      Önümiň ýokary hili: Bölümleýin basyş gözegçiligi optimal basyş profilini üpjün edýär (meselem, zaýalanmak üçin ýokary basyş, bejeriş wagtynda hemişelik basyş, bahar gözegçiligi üçin çykyşda pes basyş), netijede birmeňzeş dykyzlyk paýlanyşyna, has gowy fiziki / mehaniki aýratynlyklara we has galyňlyga çydamlylyga sebäp bolýar.

      Fokary çeýeligi: Panel spesifikasiýalarynda (galyňlygy, uzynlygy) we formulalarynyň çalt üýtgemegine kömek edýär.

      Autokary awtomatlaşdyryş derejesi: Awtomatlaşdyrylan çyzyklar üçin ýokary akym (emele getiriş) we aşaky akym (kesiş) prosesleri bilen aňsat birleşdirilýär.

      Deňeşdirilende az energiýa sarp edilişi: Üznüksiz amal, platanyň ýyladyş / sowadyş sikllerinden ýylylyk ýitgisini azaldýar.

      Gowulaşan iş gurşawy: Awtomatlaşdyrylan amal el bilen gatyşmagy azaldar.

1. Ulgam komponentleri:

      ( 1) Servo nasoslary / üýtgeýän ýygylyk sürüjisi (VFD) nasos bölümleri: pressureokary basyşly gidrawliki ýag bilen üpjün ediň. Sero hereketlendirijilerinden ýa-da VFD bilen dolandyrylýan hereketlendirijilerden çykyş akymyny / basyşyny hakyky islege laýyklaşdyrmak üçin ulanyň, adaty hemişelik basyş ýa-da üýtgeýän nasoslar bilen deňeşdirilende garaşylýan ýitgileri düýpgöter azaldyň.

      ( 2) Respokary jogaply Servo proporsional klapanlar: Ulgamyň 'takyk wyklýuçateller ' we 'akym / basyş sazlaýjylary'. Dolandyryjydan elektrik signallaryny (mA derejesi) alyň we aşa tizlik (jogap wagty adatça millisekunt) we takyklyk bilen hereketlendirijilere (silindrlere) ýag akymyny / basyşyny sazlaň. 0,1 sekuntlyk ulgam seslenmesini gazanmak üçin esasy komponent.

      .​​ ​Servo klapanlary silindrlere ýag akymyny gözegçilikde saklaýar, çykyş güýjüni (basyşyny) takyk sazlaýar.

      ( 4) -okary takyk datçikler:

          ( 4.1) Basyş datçikleri: closedapyk aýlawly gözegçilik üçin hakyky zonal basyş barada hakyky wagtda jogap beriň.

          .2​ ​ ​

          (  4.3) Güýç datçikleri (Käwagt integrirlenen): Amaly güýjüň göni ölçegini üpjün ediň.

     (5) Speokary tizlikli gözegçilik ediji: Adatça ýokary öndürijilikli PLC ýa-da ýörite hereket ediji. Önümçilik liniýasyndan (meselem, düşegiň dykyzlygy, ýagdaýy, tizligi) we metbugatdan signallary alýar (basyşlary, hakyky basyşlary, temperaturany, tizligi). Çalt hasaplamalary ýerine ýetirýär (PID ýa-da wariantlar ýaly dolandyryş algoritmlerini ulanyp) we her serw klapanyna takyk buýruklar iberýär. 0,1 sekuntlyk ulgam seslenmesini gazanmak üçin tankydy 'beýni '.

      (6) Akkumulýatorlar: Basyşyň üýtgemelerini siňdiriň, dessine ýokary akymy üpjün edýär (esasanam çalt basyş wagtynda), ulgam basyşyny durnuklaşdyrýar we komponentleri goraýar.

      ( 7) Sowadyjy we süzgüç ulgamlary: Nebitiň arassalygyny we amatly iş temperaturasyny saklaň.

Gidrawlik ulgam zonal basyşy täze maksat bahasyna ýakynlaşdyrýança (meselem, nyşanyň ≥90% -ine ýetmek) sazlaýjy buýrugy berýän gözegçiden (ýalňyşlyk hasaplamaga esaslanýar) berlen wagt ≤ 0,1 sekunt. Bu sero klapanlaryň millisekunt seslenmesi, ýokary tizlikli kontrolleýjiniň hasaplamasy, real wagt datçigiň seslenmesi we optimal gidrawliki dizaýn (pes damping, pes gysylan ses) arkaly gazanylýar. Bu tizlik, düşegiň dykyzlygynyň üýtgemegi, çyglylygyň üýtgemegi, kemeriň yrgyldamalary ýa-da tizligiň üýtgemegi ýaly bidüzgünçilikleriň öwezini dolmak üçin, basyşyň gözegçiliginiň bellenen tertibe berk eýermegini üpjün etmek üçin möhümdir.

OSB üznüksiz metbugatdaky artykmaçlyklar:

     1.Ultimate basyşa gözegçilik takyklygy: Çylşyrymly, pozisiýa / wagta bagly basyş profilini, matanyň zaýalanmagyny optimallaşdyrmagy, bejermegi, öňünden bejerilen gatlaklary azaltmagy we esasy baglanyşyk güýjüni ýokarlandyrmagy üpjün edýär.

     2. Çalt bozulmagy ret etmek: 0,1s jogap, deňsiz emele gelmek, material gapma-garşylyklary ýa-da tizligi sazlamak, basyşyň üýtgemelerini derrew öwezini dolýar, birmeňzeş paneliň galyňlygyny we dykyzlygyny kepillendirýär, hiliň yzygiderliligini ep-esli ýokarlandyrýar we galyndylary azaldýar.

    3. Iň ýokary galyňlygy dolandyrmak: positionagdaý datçikleri bilen birleşdirilip, düwme düwmesine we paneliň galyňlygyna çydamlylygy has takyk dolandyrmaga mümkinçilik berýär.

    4. Energyokary energiýa netijeliligi: Servo / VFD nasoslary islege görä nebit berýär, adaty ulgamlarda köp duş gelýän ýitgileri aradan aýyrýar we energiýa sarp edişini ep-esli azaldýar.

    5. Bejeriş zerurlygy azaldylýar: pressureuwaş basyşa gözegçilik ulgamyň zarbasyny we titremesini azaldýar, möhüm komponentleriň (kemerler, platinalar, gidrawliki elementler) ömrüni uzaldýar.

    6. Önümçiligiň çeýeligi: Dürli panel galyňlygy, dykyzlyk derejeleri ýa-da çig mal üýtgemeleri üçin çalt basyş sazlamalaryny üpjün edýär.

 Gidrawlik Servo OSB üznüksiz metbugat (0,1s jogap): Bu press ýokary hilli, ýokary öndürijilikli OSB önümçiligi üçin esasy enjamdyr. Üznüksiz basyşyň ýokary öndürijiligini ajaýyp takyklyk (bölüm basyşyna gözegçilik) we gidrawliki sero tehnologiýasynyň iň ýokary tizligi (0,1s jogap) bilen ajaýyp birleşdirýär.
