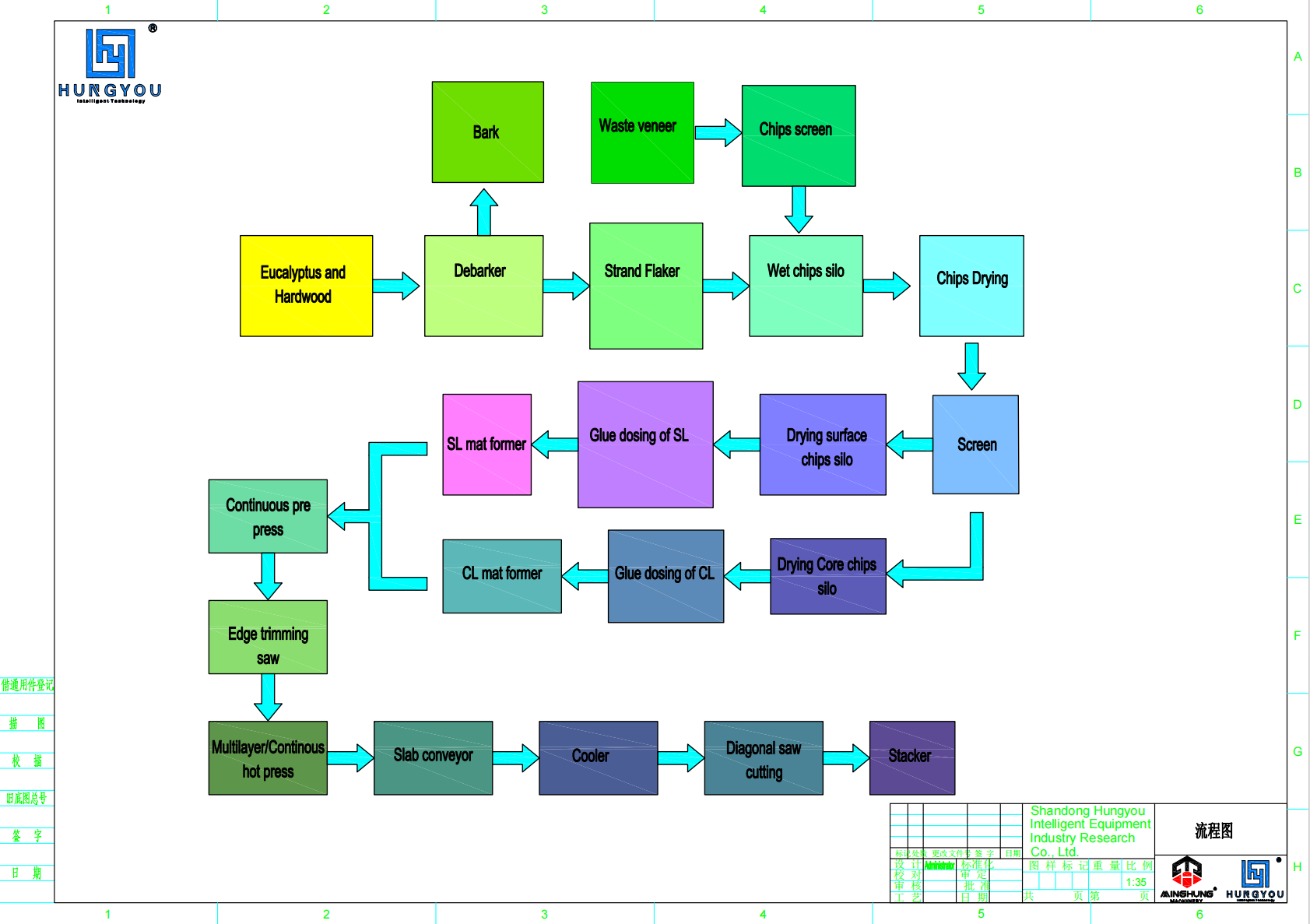

Чийки затты даярдоо → Каптоо → Кургатуу → Скрининг → Чайырды колдонуу (адатта MDI же PF чайыры) → Багытталган калыптандыруу → Алдын ала басуу → Ысык пресстөө (үзгүлтүксүз пресс иштеген критикалык этап) → Муздатуу → Кесүү → Кумдоо → Текшерүү → Таңгактоо.

OSB сапаты критикалык түрдө ысык басуунун параметрлеринен көз каранды (басымдын чоңдугу/бөлүштүрүү, басуу узактыгы, температура профили). Так башкаруу бирдиктүү тыгыздык, толук чайыр айыктыруу, так коюу жана оптималдуу физикалык/механикалык касиеттери үчүн абдан маанилүү. Салттуу партия пресстери (мисалы, көп күндүзгү пресстер) эффективдүү эмес, энергияны көп талап кылат жана басымды башкаруунун татаалдыгы жок. Үзгүлтүксүз пресстер, өзгөчө тез жооп берүүчү гидравликалык серво системалары барлар, жогорку сапаттагы, натыйжалуу OSB өндүрүү үчүн идеалдуу чечим болуп саналат.

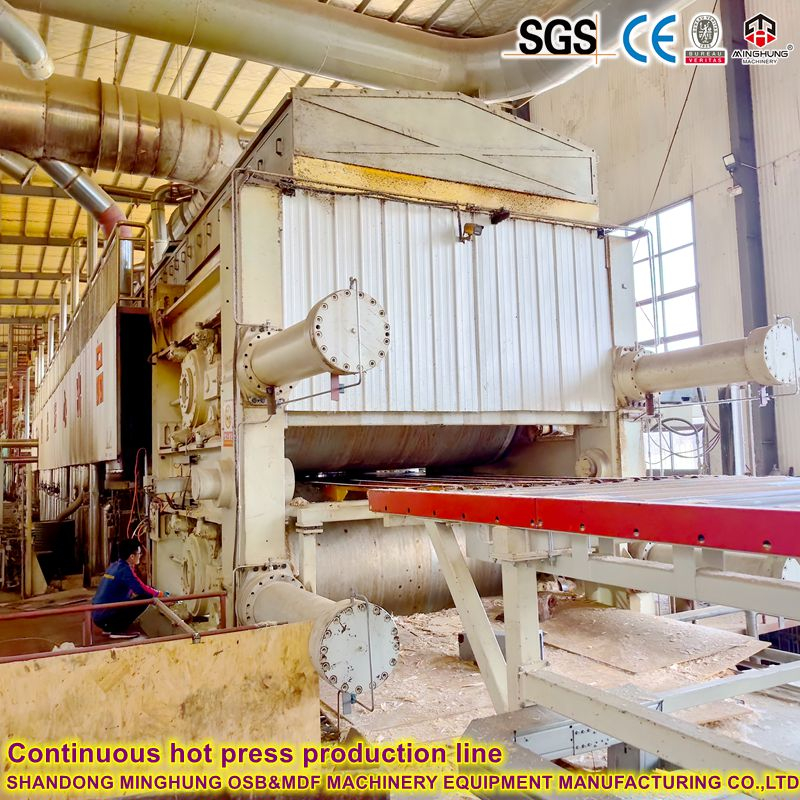

II. Үзгүлтүксүз басма сөз киришүүсү

Партиялык пресстерден (дискреттик панелдерди иштетүүчү) үзгүлтүксүз, үзгүлтүксүз килемче аркылуу өтүүнү жана басууну камсыз кылуу менен айырмаланат.



1. Иштөө принциби:

      Түзүлгөн килемче (адатта алдын ала басылган) эки жогорку бекем, ысыкка чыдамдуу чексиз болот курдун ортосунда азыктанат.

      Барабандар менен башкарылуучу курлар синхрондуу түрдө төшөктү узун, ысытылган басуу зонасы аркылуу алып жүрөт.

      Пресс рамасынын ичине (пресстөө зонасы), секциялык ысытылган плиталар (көбүнчө май менен жылытылат) жана секциялык престөөчү түзүлүштөр (гидравликалык цилиндрлер) орнотулган.

      Килемче туруктуу ылдамдыкта жылган сайын, ал үзгүлтүксүз, секциялык башкарылуучу жылуулук жана басымга дуушар болуп, чайыр менен айыктырууга (термосертүүчү клей) жана калибровкага жетишет.



2. Негизги компоненттер:

     (1)  Чексиз болот курлар: Колдоо, килемди ташуу жана жылуулук / басымды өткөрүп берүү. Өтө күчтү, тегиздикти, термикалык туруктуулукту жана эскирүүгө туруктуулукту талап кылат.

Айлануучу темир тилке

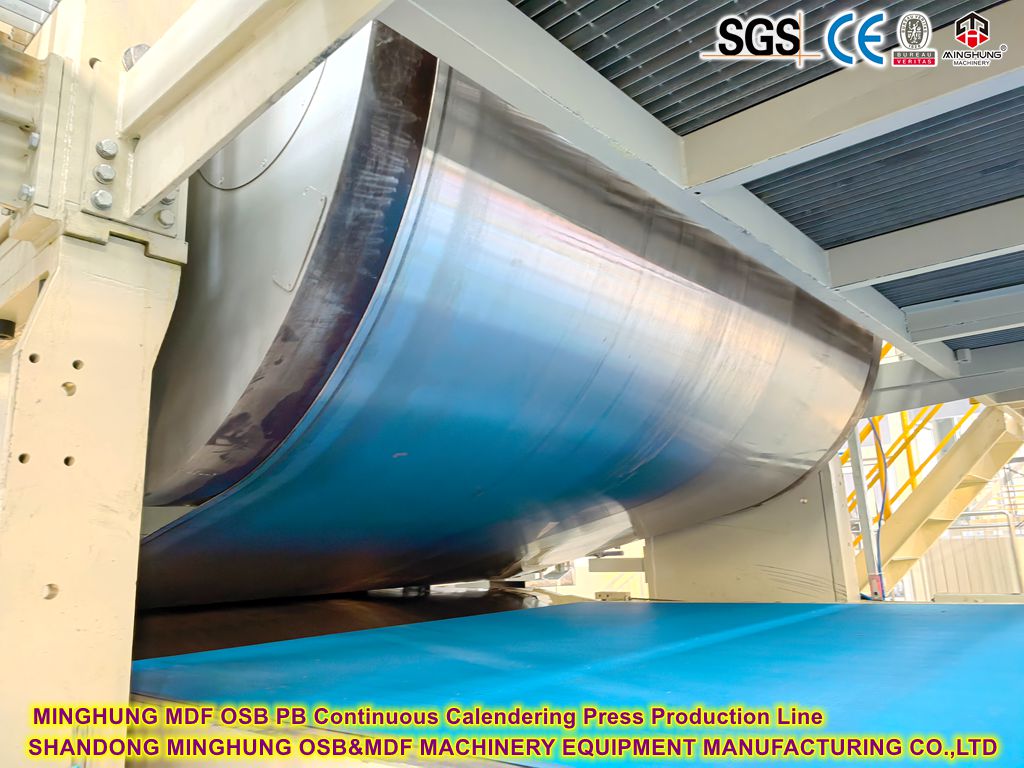

Үзгүлтүксүз пресс машинасынын болот кур

     (2) Drive системасы: жылмакай, синхрондуу, так кайыш кыймылын камсыз кылуучу жогорку кубаттуулуктагы моторлор жана редукторлор.

     (3) Жылытуу системасы: айыктыруучу жылуулукту камсыз кылуучу, айлануучу ысык май (же буу) менен секциялык жылытылган плиталар. Температураны зоналык контролдоо өзгөчөлүктөрү.

      (4) Басуу системасы: гидротехникалык серво системасынын негизги милдети. Пресс узундугу ондогон же жүздөгөн көз карандысыз басым зоналарына бөлүнөт. Ар бир зонада бир же бир нече гидроцилиндрлер (плунжер түрү) бар, курга (ошондуктан төшөккө) так басым көрсөтүү үчүн гидравликалык серво системасы тарабынан өз алдынча башкарылат.

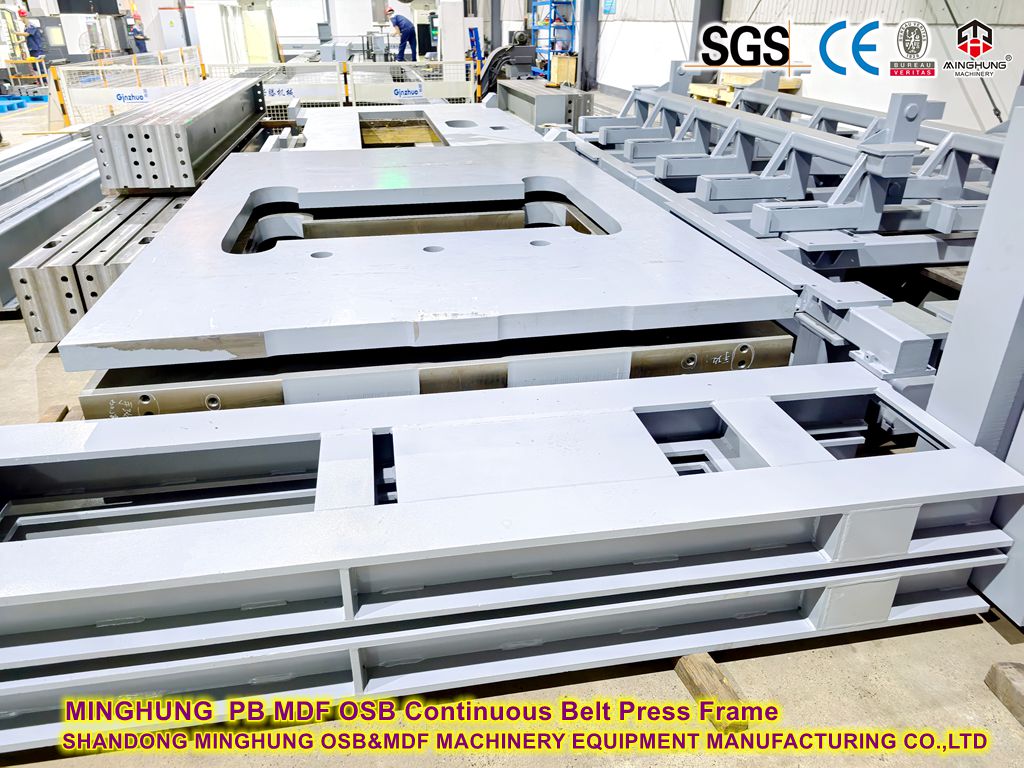

     (5) Пресс алкагы: Эбегейсиз басымдуу күчтөргө (жалпы күч он миңдеген тоннага чейин) туруштук берүү үчүн иштелип чыккан массивдүү болот конструкциясы.

     (6) Жоондукту көзөмөлдөө/багыттоо системасы: белдин туруктуу иштешин камсыз кылат жана панелдин акыркы калыңдыгын көзөмөлдөйт.

     (7)  Майлоо системасы: Майлоочу материалды колдонот жана кайыштар менен тешиктердин/колдоо роликтеринин ортосундагы интерфейсти тазалайт.

     (8) Башкаруу системасы: борбордук мээ, дисктин ылдамдыгын, зоналдык температураларды, зоналдык басымдарды (гидравликалык серво аркылуу), майлоону жана коопсуздукту башкарууну бириктирген.

  3. Артыкчылыктары:

      Өндүрүштүн абдан жогорку эффективдүүлүгү: үзгүлтүксүз иштөө циклдин токтоп калуу убактысын жокко чыгарат, партиялык пресстерден бир топ ашып кетет.

      Продукциянын жогорку сапаты: Секциялык басымды көзөмөлдөө оптималдаштырылган басым профилдерин (мисалы, газсыздандыруу үчүн киргенде жогорку басым, айыктыруу учурунда туруктуу басым, кайра серпилип башкаруу үчүн чыгууда төмөн басым) мүмкүндүк берет, натыйжада тыгыздык бир калыпта бөлүштүрүлөт, физикалык/механикалык касиеттери жакшырат жана жоондуктун толеранттуулугу катуураак болот.

      Жогорку ийкемдүүлүк: панелдин спецификацияларын (калыңдыгын, узундугун) жана формулаларды тез өзгөртүүгө көмөктөшөт.

      Автоматташтыруунун жогорку деңгээли: автоматташтырылган линиялар үчүн жогорку (түзүүчү) жана ылдыйкы (кесүүчү) процесстер менен оңой интеграцияланган.

      Салыштырмалуу аз энергия керектөө: Үзгүлтүксүз процесс пластинанын кайталанган жылытуу/муздатуу циклдеринен жылуулук жоготууларын азайтат.

      Жакшыртылган жумушчу чөйрөсү: Автоматташтырылган операция кол менен кийлигишүүнү азайтат.

1. Системанын компоненттери:

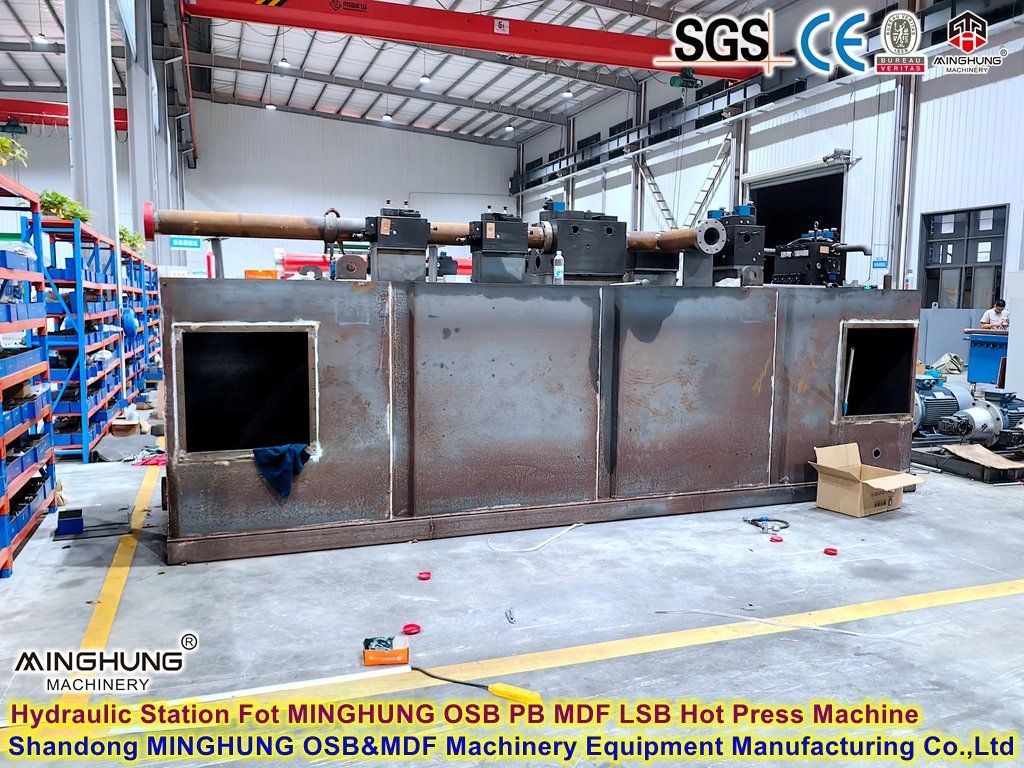

      ( 1) Серво насостору / Variable Frequency Drive (VFD) Насос бирдиктери: Жогорку басымдагы гидравликалык май менен камсыз кылуу. Кадимки туруктуу басымдагы же туруктуу жылыштуу насосторго салыштырмалуу күтүү режиминдеги жоготууларды кескин кыскартуу менен реалдуу убакыт режиминдеги суроо-талапка чыгаруу агымын/кысымын так дал келтирүү үчүн сервомоторлорду же VFD башкарылуучу моторлорду колдонуңуз.

      ( 2) Жогорку жооп берүүчү сервопропорционалдык клапандар: Системанын 'тактык өчүргүчтөрү' жана 'агым/басым жөнгө салгычтары'. Контроллерден электрдик сигналдарды (мА деңгээли) кабыл алыңыз жана кыймылдаткычтарга (цилиндрлерге) майдын агымын/басышын өтө ылдамдыкта (жооп берүү убактысы, адатта, миллисекунддар) жана тактык менен тууралаңыз. Системанын 0,1 секунддук реакциясына жетүү үчүн негизги компонент.

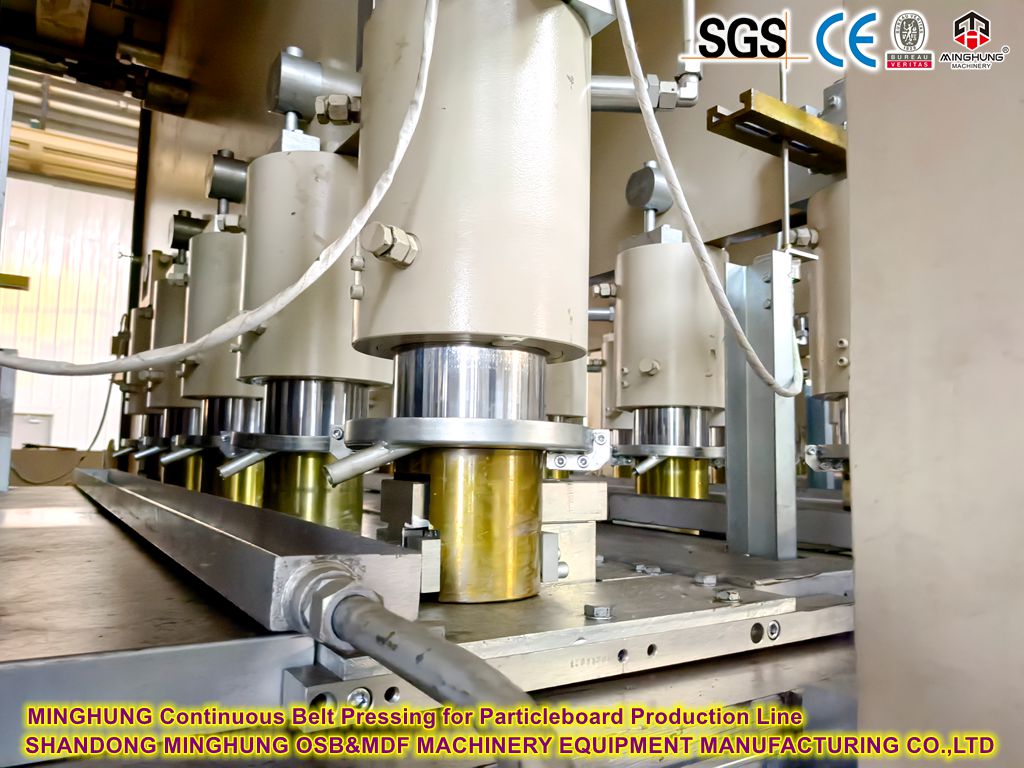

      ( 3) Гидравликалык кыймылдаткычтар (плунжер цилиндрлери): Ар бир басым зонасынын астына орнотулуп, түз же кыйыр түрдө (пресс пластинкалары/колдоо рулеттери аркылуу) болот курга күч колдонуу. Сервоклапандар цилиндрлерге май агымын көзөмөлдөп, алардын чыгуу күчүн (басымын) так жөнгө салат.

      ( 4) Жогорку тактыктагы сенсорлор:

          ( 4.1 ) Басым сенсорлору: жабык цикл башкаруу үчүн реалдуу зоналык басым боюнча реалдуу убакыт пикир менен камсыз кылуу.

          ( 4.2)  Позиция сенсорлору (Көбүнчө колдонулат): Так тиштүү/ажыкты (панелдин калыңдыгын) башкаруу үчүн цилиндр поршенин же пластинанын абалын көзөмөлдөңүз.

          (  4.3) Күч сенсорлору (кээде интегралдык): Колдонулган күчтү түз өлчөөнү камсыз кылат.

     (5) Жогорку ылдамдыктагы контроллер: Адатта жогорку өндүрүмдүүлүктөгү PLC же атайын кыймыл контроллери. Өндүрүш линиясынан (мисалы, маттын тыгыздыгы, абалы, ылдамдыгы) жана пресстен (коюлган басымдар, иш жүзүндөгү басымдар, температуралар, ылдамдык) сигналдарды кабыл алат. Тез эсептөөлөрдү жүргүзөт (PID же варианттар сыяктуу башкаруу алгоритмдерин колдонуу менен) жана ар бир сервоклапанга так буйруктарды жөнөтөт. Системанын 0,1 секунддук реакциясына жетүү үчүн маанилүү 'мээ'.

      (6) Аккумуляторлор: басымдын өзгөрүшүн сиңирип, заматта жогорку агымды камсыз кылат (өзгөчө басымдын тез жогорулашында), системанын басымын турукташтырат жана компоненттерди коргойт.

      ( 7) Муздатуу жана чыпкалоо системалары: мунайдын тазалыгын жана оптималдуу иштөө температурасын сактаңыз.

Контроллер жөндөө буйругун бергенден кийин (ката эсептөөнүн негизинде) гидравликалык система жаңы максаттуу мааниге жакын зоналдык басымды тууралаганга чейин (мисалы, максаттын ≥90% жеткенге чейин) өткөн убакыт ≤ 0,1 секундду түзөт. Бул сервоклапандардын миллисекунддук реакциясы, жогорку ылдамдыктагы контроллердин эсептөөсү, реалдуу убакыттагы сенсордук пикир жана оптималдаштырылган гидравликалык схеманын дизайны (төмөн демпфинг, аз кысылган көлөм) аркылуу жетишилет. Бул ылдамдык маттын тыгыздыгынын вариациялары, нымдуулуктун термелүүсү, кайыш термелүүлөрү же ылдамдыктын өзгөрүшү сыяктуу бузулууларды компенсациялоо үчүн өтө маанилүү болуп саналат, басымды башкаруу белгиленген профилди бекем сактайт.

OSB үзгүлтүксүз пресстеринин артыкчылыктары:

     1.Негизги басымды башкаруу тактыгы: татаал, абалга/убакытка көз каранды басым профилдерин иштетип, маттын газсыздануусун оптималдаштыруу, айыктыруу, алдын ала айыктырылган катмарларды азайтуу жана өзөктүү байланыштын күчүн жогорулатуу.

     2. Ыкчам бузулууну четке кагуу: 0.1с жооп бир калыпта эмес калыптануу, материалдын дал келбестигин же ылдамдыкты тууралоодон келип чыккан басымдын өзгөрүшүн заматта компенсациялайт, панелдин бирдей калыңдыгын жана тыгыздыгын кепилдейт, сапаттын ырааттуулугун олуттуу түрдө жакшыртат жана калдыктарды азайтат.

    3. Жогорку Жоондукту Башкаруу: Позиция сенсорлору менен айкалышып, прессти жана акыркы панелдин жоондугуна сабырдуулукту так башкарууга мүмкүндүк берет.

    4. Энергиянын жогорку эффективдүүлүгү: Servo/VFD насостору майды талап боюнча камсыздайт, салттуу системаларда кеңири таралган ашыкча жоготууларды жок кылып, электр энергиясын керектөөнү олуттуу кыскартат.

    5. Кыскартылган тейлөө муктаждыктары: Жылмакай басымды башкаруу системанын соккусун жана титирөөнү азайтып, маанилүү компоненттердин (ременин, пластиналар, гидравликалык элементтердин) иштөө мөөнөтүн узартат.

    6. Өндүрүштүн өркүндөтүлгөн ийкемдүүлүгү: панелдин ар кандай калыңдыктары, тыгыздык класстары же чийки заттын өзгөрүүлөрү үчүн тез басым жөндөөлөрүн тууралоону камсыздайт.

 Гидравликалык серво OSB үзгүлтүксүз пресс (0,1с жооп): Бул пресс жогорку сапаттагы, жогорку натыйжалуу OSB өндүрүү үчүн негизги жабдуулар болуп саналат. Ал үзгүлтүксүз басуунун жогорку өндүрүмдүүлүгүн гидротехникалык серво технологиянын өзгөчө тактыгы (секциялык басымды көзөмөлдөө) жана эң жогорку ылдамдыгы (0,1с жооп) менен эң сонун айкалыштырат.
