1. Abschnitt zum Laden und Vorverarbeiten von Rohstoffen
Hydraulischer Holzgreifer/Lader:
Funktion: Ersetzt manuelle Arbeit, indem Holzstämme automatisch vom Hof gegriffen und präzise auf die Zuführförderkette gelegt werden.
Merkmale: In der Regel vollhydraulische Steuerung mit starker Greifkraft und flexibler Bewegung, ausgestattet mit rotierenden Klauen zur Anpassung an Stämme unterschiedlicher Spezifikationen. Es ist der Ausgangspunkt der automatisierten Produktion.

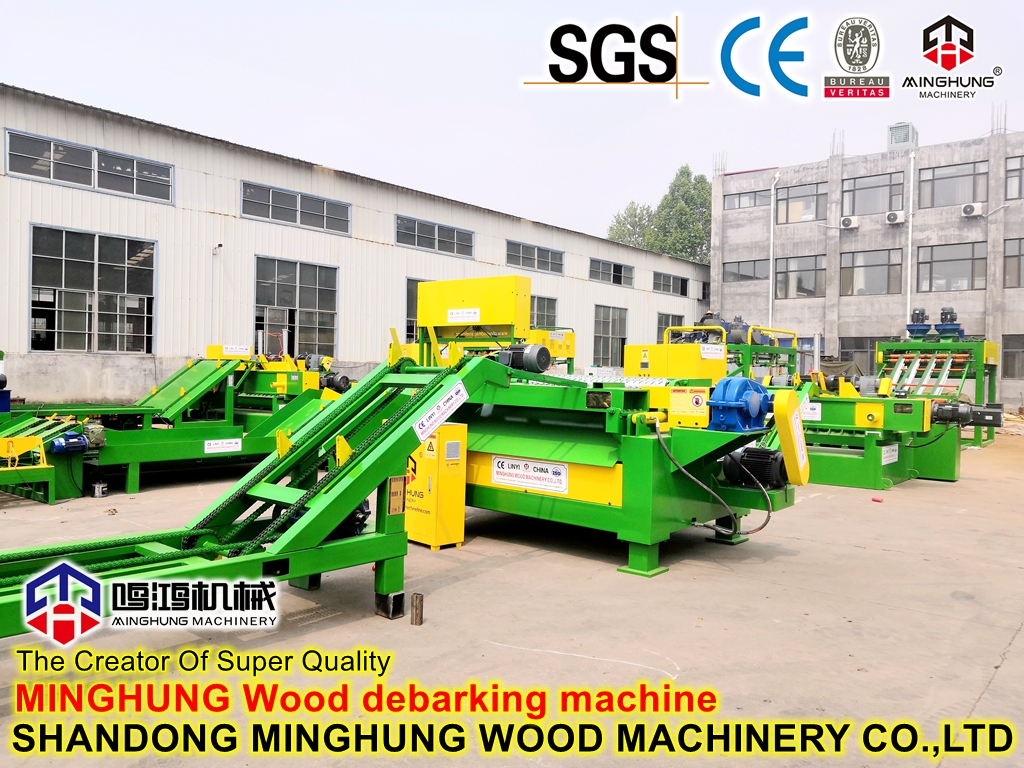

Trommel-/Ringentrindung:
Funktion: Entfernt gründlich Rinde, Schmutz, Metallverunreinigungen usw. von der Holzoberfläche.
Bedeutung: Rinde und Verunreinigungen können teure Schälmesser und -schlitten stark verschleißen und beschädigen sowie die Furnieroberfläche verunreinigen. Eine qualitativ hochwertige Entrindung ist Voraussetzung für die Herstellung hochwertiger Furniere und den Schutz der Kernausrüstung.

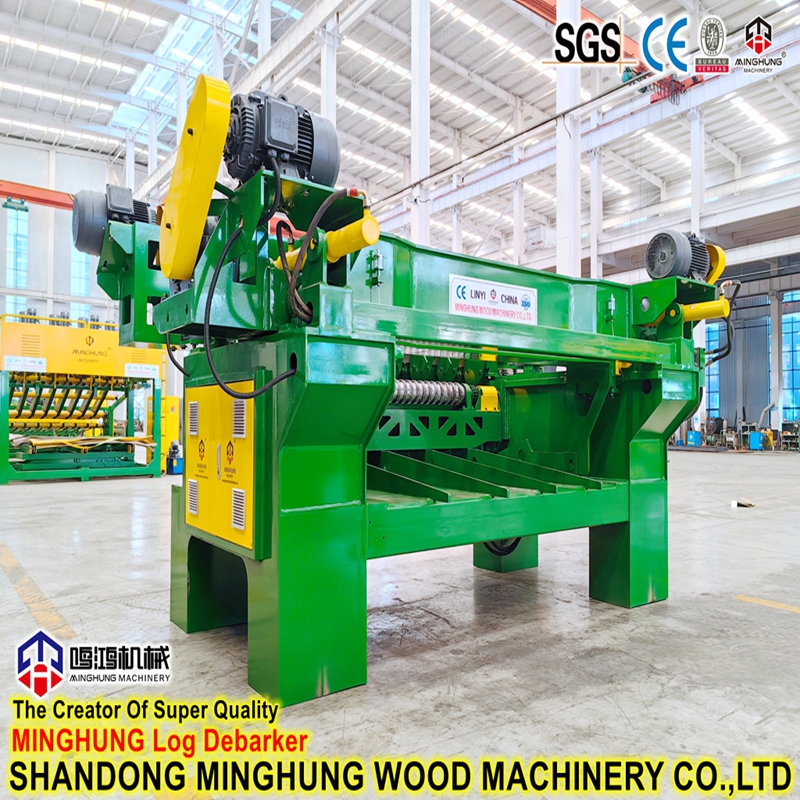

![Der Holzscheit-Entrinder entfernt leicht die Rinde]()
Stammzentriermaschine:
Funktion: Verwendet Laser- oder mechanisches Scannen, um das optimale Rotationszentrum des Stammes zu finden und zu markieren.
Zweck: Stellt sicher, dass sich der Stamm beim Schälen um die idealste Mitte dreht, wodurch die Ausbeute an nutzbarem Furnier maximiert, keilförmiger Abfall reduziert und die Gesamtausbeute verbessert wird.

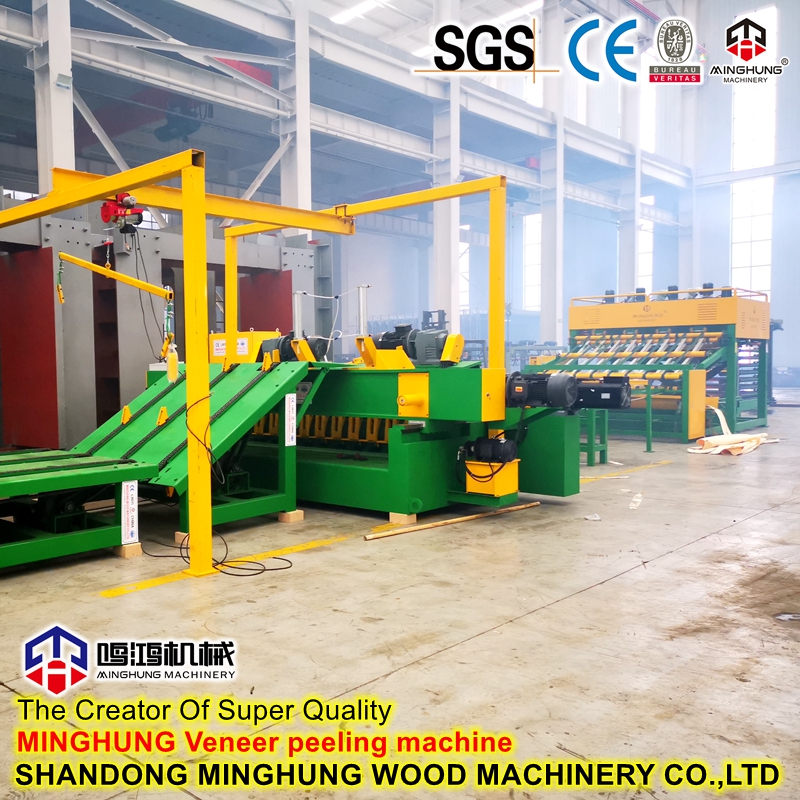

2. Kernbearbeitungsbereich – Furnierschälmaschine (Drehmaschine)
Die Furnierschälmaschine ist das technische Herzstück und Wertzentrum der Produktionslinie. Seine Leistung bestimmt direkt die Effizienz der gesamten Linie.
Funktionsprinzip: Der entrindete Stamm wird der Drehmaschine zugeführt. Bei einer spindellosen Drehmaschine wird der Stamm von den Kraftrollen unten und den Druckrollen an der Seite erfasst und angetrieben. Das auf einem Präzisionsschlitten montierte Schälmesser führt basierend auf dem eingestellten Dickenwert eine kontinuierliche und präzise radiale Vorschubbewegung in Richtung des schnell rotierenden Stamms aus und schält den Stamm wie ein „Bleistiftspitzer“ in ein kontinuierliches Band gleichmäßiger Dicke.
zu den Kernkomponenten : Detaillierte Anmerkung
Messerschlittenmontage: Das Herzstück des Herzens. Es besteht aus hochfestem legiertem Stahlguss und verfügt über extreme Steifigkeit und Stabilität, um sicherzustellen, dass es beim Hochgeschwindigkeitsschälen nicht zu Vibrationen kommt. Es trägt das Schälmesser und die Nasenleiste (Druckleiste).
Schälmesser und Nasenleiste: Die Nasenleiste befindet sich direkt über der Messerkante. Seine Funktion besteht darin, die Holzzellen vor dem Messer zu komprimieren, die Furnierdicke vorzukontrollieren und Drehrisse (Spaltungen an der Unterseite) zu reduzieren, was für die Herstellung hochwertiger dünner Furniere von entscheidender Bedeutung ist. Messer bestehen aus Spezialstahl und müssen regelmäßig geschärft werden.
Antriebssystem:
Hauptantrieb: Verwendet Hochleistungs-AC-Antriebe mit variabler Frequenz und hohem Drehmoment oder Servomotoren, die die Antriebsrollen über Untersetzungsgetriebe antreiben. Dies sorgt für eine gleichmäßige und kraftvolle Rotation des Stammes und sorgt für eine konstante Geschwindigkeit, selbst beim Schälen von Harthölzern mit großem Durchmesser, wodurch Geschwindigkeitseinbrüche vermieden werden, die zu Dickenschwankungen führen.
Vorschubantrieb: High-End-Modelle verwenden digitale Servomotoren, die Kugelumlaufspindeln direkt antreiben, um den Messerwagen voranzutreiben. Dies ist die Schlüsseltechnologie zur Erzielung einer hochpräzisen Dickensteuerung mit einer Auflösung von bis zu 0,01 mm, die herkömmliche hydraulische oder mechanische Antriebe bei weitem übertrifft.
Steuerungssystem: Verfügt über ein intelligentes CNC-System, das auf einer industriellen SPS und einem Farb-Touchscreen (HMI) basiert. Bediener können alle Parameter direkt auf dem Bildschirm eingeben – Stammdurchmesser, Zielfurnierdicke, Schälgeschwindigkeit usw. Das System kann Hunderte von Rezepten speichern und mit nur einem Tastendruck abrufen. Es umfasst Funktionen wie automatisches Messerschleifen, Fehlerdiagnose und Produktionsstatistik.
Wichtigste technische Parameter
Maximale Verarbeitungslänge: 2600 mm (anpassbar)
Max. Verarbeitungsdurchmesser: Φ480 mm (Design ohne Kartenwelle)
Schälstärkenbereich: 0,5 mm–6 mm (CNC-einstellbar)
Ausgangsgeschwindigkeit: 30–80 Meter/Minute (Geschwindigkeitssteuerung mit variabler Frequenz)
Leistungskonfiguration: 28 kW–48 kW (modellabhängig)
Anwendbare Holzarten: Eukalyptus, Kiefer, Ahorn, gemischtes Hartholz usw.

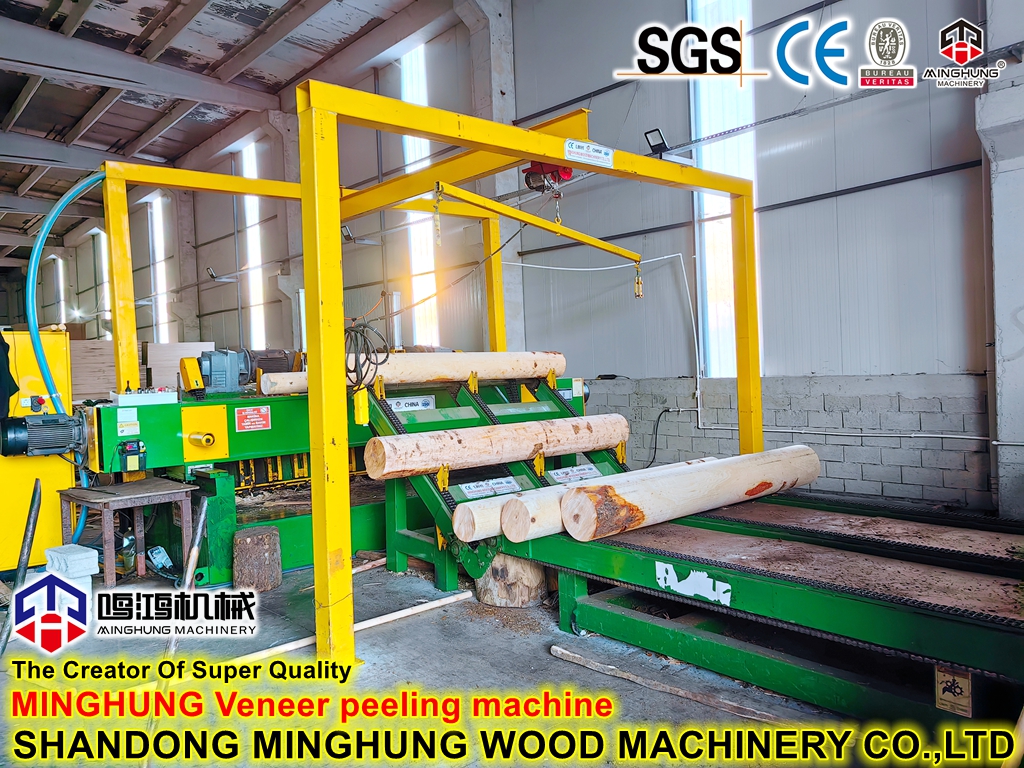

![MINGHUNG Furnierdrehmaschine]( "Veneer lathe")
3. Abschnitt zur Furniernachbearbeitung und -handhabung
Furnierförderer: Transportiert das fortlaufende Furnierband reibungslos und ohne Dehnung zum Clipper.
Hochgeschwindigkeits-Furnierschere:
Funktion: Schert das laufende Furnierband dynamisch auf eine voreingestellte Länge.
Merkmale: Nutzt fliegende Schere oder Servosynchronisationstechnologie. Die Schergeschwindigkeit passt sich automatisch der Förderbandgeschwindigkeit an und sorgt für präzises Schneiden während der Bewegung ohne Unterbrechung, wodurch die Produktionseffizienz gewährleistet wird.

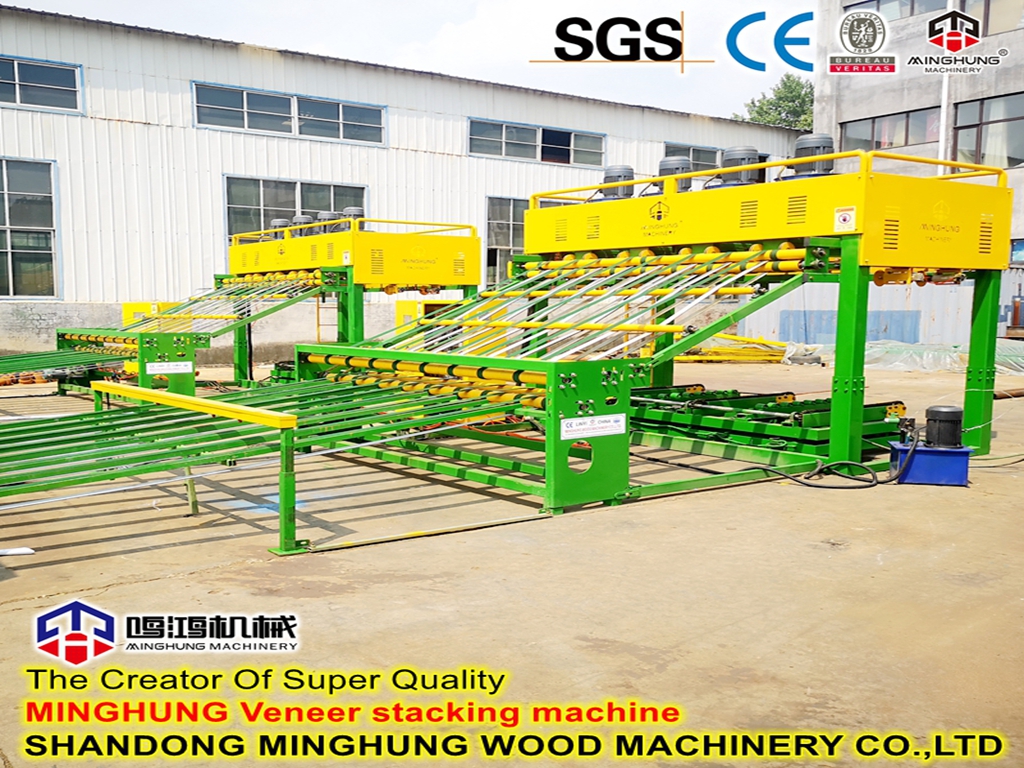

Automatischer Furnierstapler:
Funktion: Automatisches Sortieren und Stapeln der geschnittenen Furnierblätter.
Erweiterte Funktionen: Moderne Stapler sind mit optischen oder fotoelektrischen Sensoren ausgestattet, um automatisch zwischen festen/losen Seiten, Kern-/Deckblättern zu unterscheiden und sie auf separaten Paletten zu stapeln, was das anschließende Trocknen und Sortieren erheblich erleichtert.
![Furnierstapler]( "veneer stacking machine")
Kern- und Randabfallbehandlungssystem:
Funktion: Sammelt den nach dem Schälen verbleibenden Kern auf und schneidet die Kanten mit der Haarschneidemaschine ab.
Verarbeitung: Kerne können einem Kernbrecher zugeführt werden, um als Rohmaterial für Spanplatten oder Biomassebrennstoffe verwendet zu werden. Randbeschnitt kann direkt einer Biomasse-Energieanlage zugeführt werden. Dadurch wird eine 100 % flächendeckende Holzverwertung ohne Abfall erreicht.
4. Zentrales Automatisierungskontrollsystem
Funktion: Hierbei handelt es sich nicht um eine eigenständige Maschine, sondern um das neuronale Netzwerk der gesamten Produktionslinie. Über einen zentralen Schaltschrank und verteilte SPS und Sensoren in der Werkstatt koordiniert es alle Aktionen vom Laden der Stämme bis zum Stapeln der Furniere und ermöglicht so eine linienweite Synchronisierung, Start/Stopp mit nur einem Tastendruck, Prozessparameterverwaltung, Datenverfolgung und Fernwartung.
Das Kernmerkmal dieser Produktionslinie
Diese Produktionslinie ist keine einfache Kombination einzelner Maschinen, sondern ein Systemtechnikprojekt, das Präzisionsmaschinen, CNC-Technologie und intelligentes Management tiefgreifend integriert. Seine Kernmerkmale spiegeln sich hauptsächlich in den folgenden Aspekten wider:
1. Extreme Effizienz und hohe Produktivität
Kontinuierliche automatisierte Produktion: Der gesamte Prozess vom Laden der Stämme über das Entrinden, Schälen und Schneiden bis hin zum Stapeln ist nahtlos miteinander verbunden, ohne dass in Zwischenschritten manuelle Eingriffe erforderlich sind, wodurch die Produktionsvorbereitung und die Intervallzeit erheblich reduziert werden.
Hochgeschwindigkeitsschälen und synchronisiertes Schneiden: Die Ausgangsgeschwindigkeit der Hauptdrehmaschine kann 60–100 Meter pro Minute erreichen. In Verbindung mit einer fliegenden Hochgeschwindigkeits-Servoschere führt sie einen präzisen Längenschnitt durch, während sich das Furnierband ununterbrochen bewegt, wodurch die Produktionseffizienz im Vergleich zum herkömmlichen Einzelmaschinenbetrieb um das Drei- bis Fünffache gesteigert wird.
2. Außergewöhnliche Präzision und erstklassige Qualität
Dickensteuerung auf Nanometerebene: Verwendet Vollservomotoren zum Antrieb des Messerschlittenvorschubs. Das Steuerungssystem bietet eine extrem hohe Auflösung und stellt sicher, dass die Dickentoleranz des geschälten Furniers stabil innerhalb von ±0,02 mm bleibt, was die Industriestandards weit übertrifft und die Produktion von hochwertigem Sperrholz garantiert.
Glatte Oberfläche mit minimalen Rissen: Der präzise Paarungsmechanismus zwischen Nasenbalken und Messer, der stabile Hauptantrieb und der hochsteife, vibrationsdämpfende Messerschlitten arbeiten zusammen, um sehr flache Drehschnitte auf der Furnierunterseite und eine glatte, ebene Oberfläche zu gewährleisten, wodurch eine Körnung erreicht wird, die vor dem Schleifen kaum oder gar kein Füllen erfordert.
3. Überlegene Holznutzung und wirtschaftliche Vorteile
Spindelloses Design und Bearbeitung von Stämmen mit kleinem Durchmesser: Die Kernausrüstung verwendet eine spindellose Drehmaschine, die sehr kleine Kerne (ab Φ27 mm) schälen kann, wobei der endgültige Kernrückstand nur unter Φ40 mm liegt, wobei fast „jedes Stück ausgenutzt“ wird, was die Ausbeute erheblich verbessert und die Rohmaterialkosten direkt senkt.
Umfassende Abfallbehandlung ohne Abfall: Integrierte Rand- und Kernabfallbehandlungssysteme recyceln 100 % des Abfallmaterials in Biomassebrennstoff oder Rohstoff für andere Holzplatten, ermöglichen eine grüne Kreislaufwirtschaft und generieren zusätzliche wirtschaftliche Vorteile.
4. Intelligente CNC und benutzerfreundliche Bedienung
„One-Touch“-Produktion: Das integrierte SPS-Zentralsteuerungssystem ermöglicht es dem Bediener, einfach Parameter (Holzart, Zieldicke, Länge) auf dem Touchscreen einzustellen, um den vollautomatischen Prozess zu starten. Das System kann Hunderte von Rezepten für einen schnellen Wechsel speichern.
Digitale Verwaltung und Fernunterstützung: Zu den Funktionen gehören Produktionsstatistiken, Fehlerdiagnose und Wartungserinnerungen. Die Netzwerkkonnektivität ermöglicht Fernüberwachung und technischen Support und bietet eine Datengrundlage für moderne intelligente Fabriken (Industrie 4.0).
5. Starke Anpassungsfähigkeit und Flexibilität
Breite Anpassungsfähigkeit an Rohstoffe: Kann verschiedene Holzarten wie Eukalyptus, Pappel, Kiefer, Birke und gemischtes Hartholz effizient verarbeiten und sich an etwas gebogene und unregelmäßige Stämme anpassen, wodurch die Rohstoffbeschaffungskanäle erweitert werden.
Flexible Produktion und schnelle Umstellung: Das CNC-System ermöglicht den sofortigen Wechsel der Schälstärke- und Längenspezifikationen, um den Kundenanforderungen nach kundenspezifischer Kleinserienproduktion mit mehreren Spezifikationen gerecht zu werden und so eine schnelle Reaktion auf den Markt zu ermöglichen.
Zusammenfassung: Der Kernwert dieser Produktionslinie liegt im Einsatz intelligenter, hochpräziser und hocheffizienter Technologie, um Kunden direkt beim Erreichen der drei Kernziele Kostensenkung, Effizienzsteigerung und Qualitätsverbesserung zu unterstützen. Es ist die ultimative Waffe zur Verbesserung der zentralen Wettbewerbsfähigkeit eines Unternehmens.
