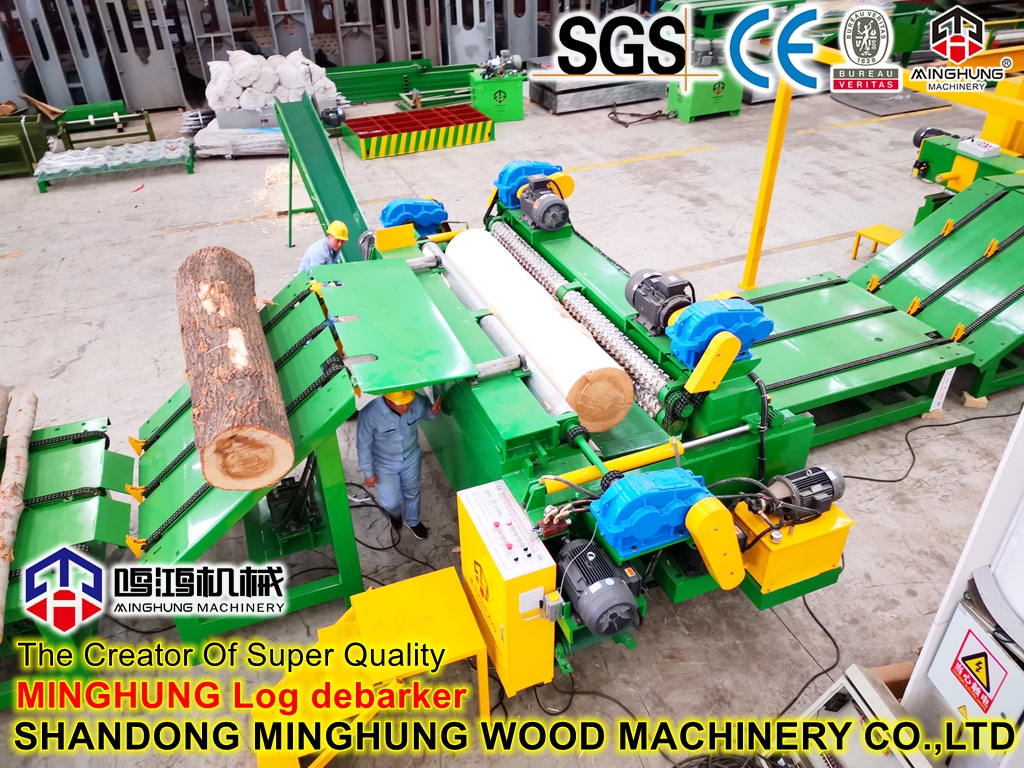

1. Entrinder
Verwendet mechanische Rollen- oder hydraulische Schneidkopfkonstruktionen. Während sich der Baumstamm dreht und durch ihn hindurchbewegt, entfernen Werkzeuge aus hochfester Legierung oder hydraulischer Druck präzise Rinde, Schlamm und andere Verunreinigungen. Dies dient nicht nur der Ästhetik, sondern ist auch wichtig, um zu verhindern, dass Verunreinigungen, Schimmel und Chemikalien auf der Rinde das Furnier verunreinigen, die Schälmesser verschleißen und die Haftfestigkeit in nachfolgenden Prozessen beeinträchtigen.
Hauptmerkmale:
Hocheffiziente Reinigung: Die Rindenentfernungsrate übersteigt 95 %, anpassbar an verschiedene Arten (z. B. Kiefer, Eukalyptus, Pappel) und Stammdurchmesser.
Automatisierte Zuführung: Oft in Stammladesysteme integriert für kontinuierlichen automatisierten Betrieb.
Umweltfreundliches Design: Ausgestattet mit Rinden- und Hackschnitzel-Rückgewinnungssystemen, um Abfälle als Brennstoff zu Energieanlagen zu transportieren.
2. Stammzentriermaschine
Dies ist der Schlüssel zur Ertragssteigerung. Moderne High-End-Linien gehen über manuelle Erfahrung hinaus und nutzen Laserscanning oder Röntgenbildgebung, um ein 3D-Modell der äußeren Form des Stammes und innerer Mängel (z. B. Herzfäule, große Äste) zu erstellen. Ein Computer berechnet die optimale Rotationsmittellinie, um das maximale Volumen an hochwertigem Furnier zu erhalten, und überträgt diese Daten direkt an die Furnierdrehmaschine.
Hauptmerkmale:
Hochpräzises Scannen: Lasersonden modellieren die Stammgeometrie genau.
Intelligente Berechnung: Integrierte Algorithmen optimieren die Mittellinie für eine maximale Ausgabe von Qualitätsfurnier.
Datenverknüpfung: Nahtlose Integration mit dem Furnierdrehmaschinen-Steuerungssystem für eine intelligente Produktion.

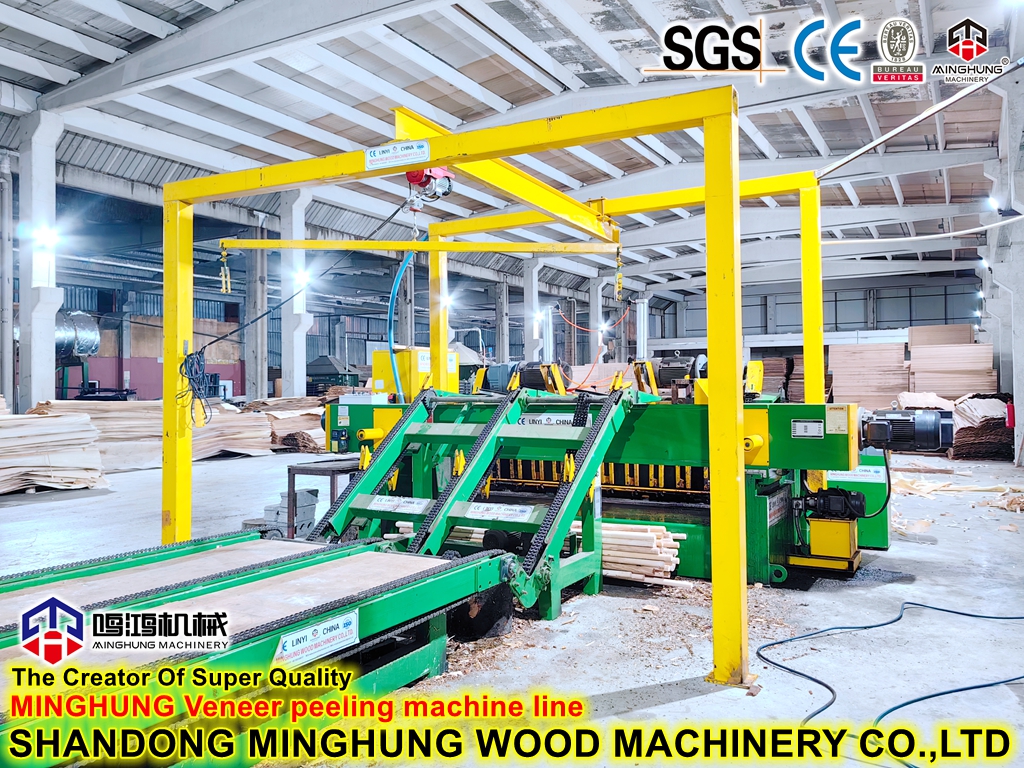

3. Furnierdrehmaschine
Der zentrierte Stamm wird zwischen massiven Spindeln gespannt und mit hoher Geschwindigkeit angetrieben. Gleichzeitig bewegt sich ein Schneidschlitten mit einer präzisionsgeschliffenen Klinge mit konstanter linearer Geschwindigkeit auf den rotierenden Stamm zu und schält ihn wie ein „Bleistiftspitzer“ in ein fortlaufendes Furnierband mit einer vorgegebenen Dicke. Seine Hauptfunktion besteht darin, eine hohe Konsistenz (高度一致性) der Furnierdicke über den gesamten Stamm und zwischen verschiedenen Stämmen sicherzustellen.
Hauptmerkmale:
CNC-Servoantrieb: Verwendet Servomotoren und CNC-Systeme zur Steuerung des Schlittenvorschubs und erreicht eine Präzision von bis zu ±0,05 mm.
Doppelspindelsystem: Eine Spindel mit großem Durchmesser greift den Hauptstamm; Eine Spindel mit kleinerem Durchmesser fährt automatisch aus, wenn sich der Stamm verjüngt, um weiterhin zu greifen, wodurch der Kerndurchmesser verringert und die Holzausnutzung verbessert wird.
Parameteranpassung in Echtzeit: Furnierdicke und Schälgeschwindigkeit können über den Touchscreen eingestellt und angepasst werden.
4. Furnierschneider
Direkt nach der Drehmaschine positioniert, läuft das Hochgeschwindigkeits-Furnierband darüber. Mithilfe von Lichtschranken oder CCD-Kameras werden Fehler (z. B. Knoten, Risse, Verfärbungen) in Echtzeit erkannt. Basierend auf voreingestellten Abmessungen und Fehlererkennung treibt es riesige hydraulische Scheren oder Rotationsmesser an, um präzise Hochgeschwindigkeitsschnitte durchzuführen, die guten Abschnitte in rechteckige Blätter zu schneiden und diese automatisch zu sortieren.
Hauptmerkmale:
Bildverarbeitungserkennung: Hochauflösende Kameras sorgen für eine genaue Fehlererkennung und Sortierqualität.
Hochgeschwindigkeits- und hochpräzises Schneiden: Hohe Scherfrequenz mit sauberen, splitterfreien Kanten.
Automatische Sortierung: Kann in Förderbänder integriert werden, um Furnier unterschiedlicher Qualität und Größe automatisch in verschiedenen Stapeln zu stapeln.

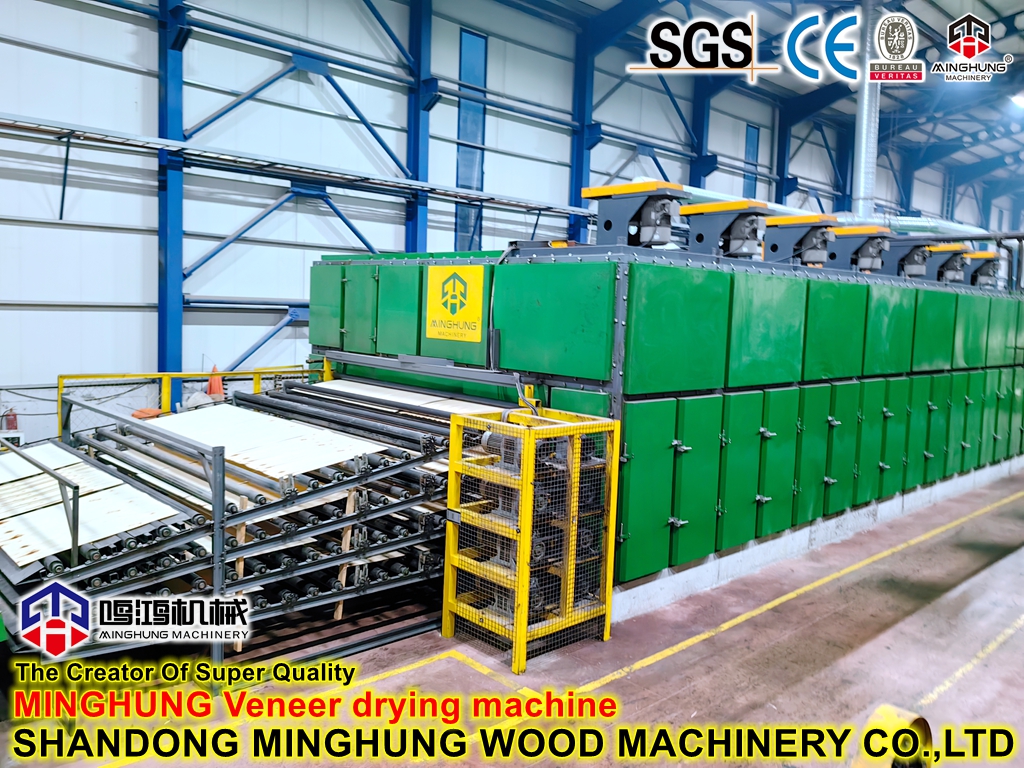

5. Furniertrockner
Grünes Furnier aus der Drehmaschine hat einen sehr hohen Feuchtigkeitsgehalt (60–100 %) und muss auf die Prozessanforderung von 8–12 % getrocknet werden. Typischerweise handelt es sich dabei um ein mehrstufiges Netzband oder einen Rollentyp, bei dem heiße Luft (erhitzt durch Dampf, Thermoöl oder Gas) dazu gezwungen wird, über und unter dem Furnier zu zirkulieren, um Feuchtigkeit zu verdampfen. Trocknungstemperatur und Luftgeschwindigkeit werden in mehreren Zonen präzise gesteuert, um zu verhindern, dass sich das Furnier verzieht oder zu trocken und spröde wird.
Hauptmerkmale:
Temperatur- und Luftfeuchtigkeitsregelung in Zonen: Trocknungs- und Abluftzonen werden unabhängig voneinander gesteuert, um die Trocknungskurve zu optimieren und die Qualität sicherzustellen.
Effiziente Luftzirkulation: Speziell entwickelte Düsen sorgen für eine gleichmäßige Wärmeverteilung und eine hohe Trocknungseffizienz.
Energiesparendes Design: Enthält häufig Wärmerückgewinnungssysteme, um den Energieverbrauch erheblich zu senken.
6. Furnierspleißer
Verbindet getrocknete kleinformatige Furnierblätter (hauptsächlich für Kern- und Rücklagen) zu großen Platten. Haupttypen:
Keilzinkenverbindungsgerät: Fräst Keilzinkenverbindungen in die Furnierkanten, trägt Leim auf und verbindet sie in Längsrichtung zu langen Streifen.
Cross Feed Splicer: Richtet Furnierenden aus und verbindet sie an den Enden mithilfe eines mit Heißkleber beschichteten Nylonfadens oder durch Ultraschallschweißen auf der Rückseite.
Hauptmerkmale:
Automatisierte Zuführung: Automatisches Ausrichten, Kleben, Pressen und Ablängen.
Hochfeste Verbindung: Das gespleißte Furnier hat eine hohe Festigkeit und beeinträchtigt die spätere Verwendung nur minimal.

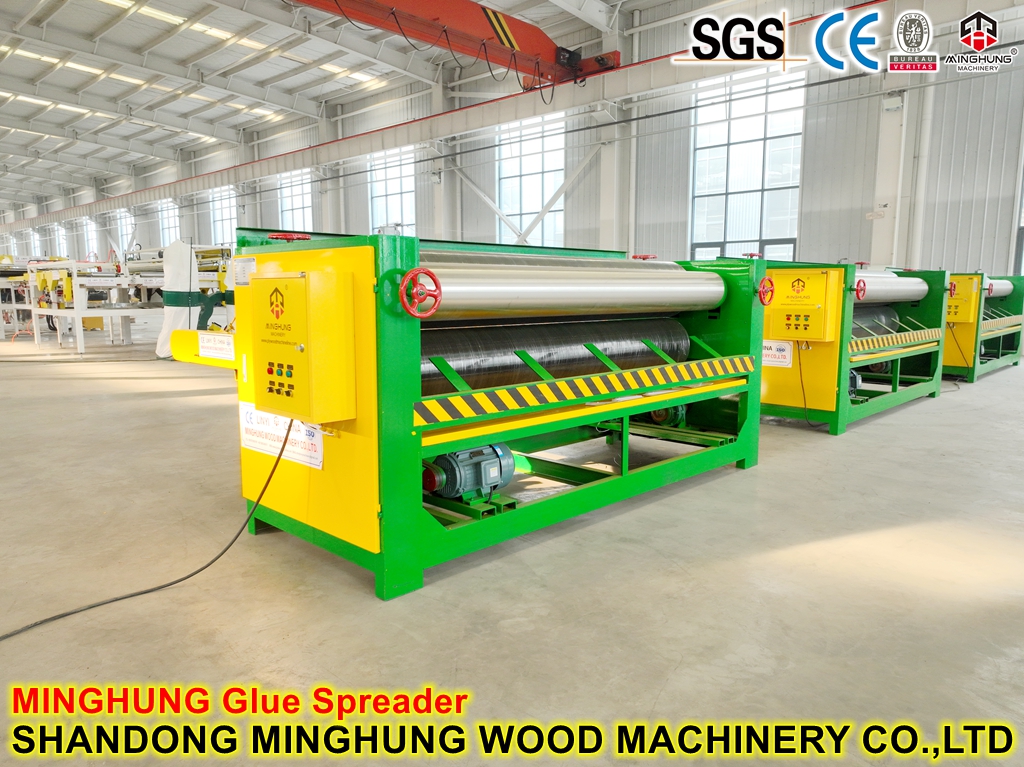

7. Leimverteiler
Trägt Klebstoff (z. B. UF-, PF-Harz) über ein Leimbad und Präzisionsdosierwalzen gleichmäßig auf die Furnieroberfläche auf. Zu den Typen gehören Vier- und Zweiwalzenstreuer, die eine präzise Steuerung des Streuvolumens (g/m²) ermöglichen. Moderne Auftragsgeräte verfügen über automatische Leimüberwachungs- und Kompensationssysteme, die einen gleichmäßigen Auftrag auf jeder Platte gewährleisten, was für die Kontrolle der Plattenqualität und der Formaldehydemissionen von entscheidender Bedeutung ist.
Hauptmerkmale:
Präzisionsdosierwalzen: Hartverchromte Stahlwalzen für hohe Genauigkeit und Verschleißfestigkeit.
Automatische Spaltanpassung: Passt den Walzenspalt basierend auf der Furnierdicke an, um eine gleichmäßige Verteilung zu gewährleisten.
Leimrückführungssystem: Rührt den Leim kontinuierlich um, um ein Absetzen zu verhindern und eine gleichmäßige Viskosität aufrechtzuerhalten.
8. Layup-Station / automatische Layup-Linie
Fügt verleimte Kernfurniere und unverleimte Vorder-/Rückseitenfurniere zu einer Matte (Platte) mit wechselnden Faserrichtungen zusammen.
Manuelle Layup-Station: Bediener arbeiten mit Positionierungshilfen. Geringere Effizienz, aber hohe Flexibilität.
Automatische Layup-Linie: Ein Markenzeichen für High-End-Linien. Verwendet Roboter, Saugnäpfe und Förderbänder, um Furniere automatisch und mit hoher Präzision aus verschiedenen Stapeln aufzunehmen und zu platzieren, wodurch manuelle Arbeit vollständig ersetzt wird und eine hohe Effizienz und eine konsistente, fehlerfreie Mattenbildung gewährleistet wird.
Hauptmerkmale (automatische Linie):
Bildverarbeitungspositionierung: Identifiziert die Maserung und Ausrichtung des Furniers.
Mehrachsroboter: Hochgeschwindigkeits- und hochpräzise Kommissionierung und Platzierung.
Nahtlose Integration: Perfekt synchronisiert mit vor- und nachgelagerten Förderern.

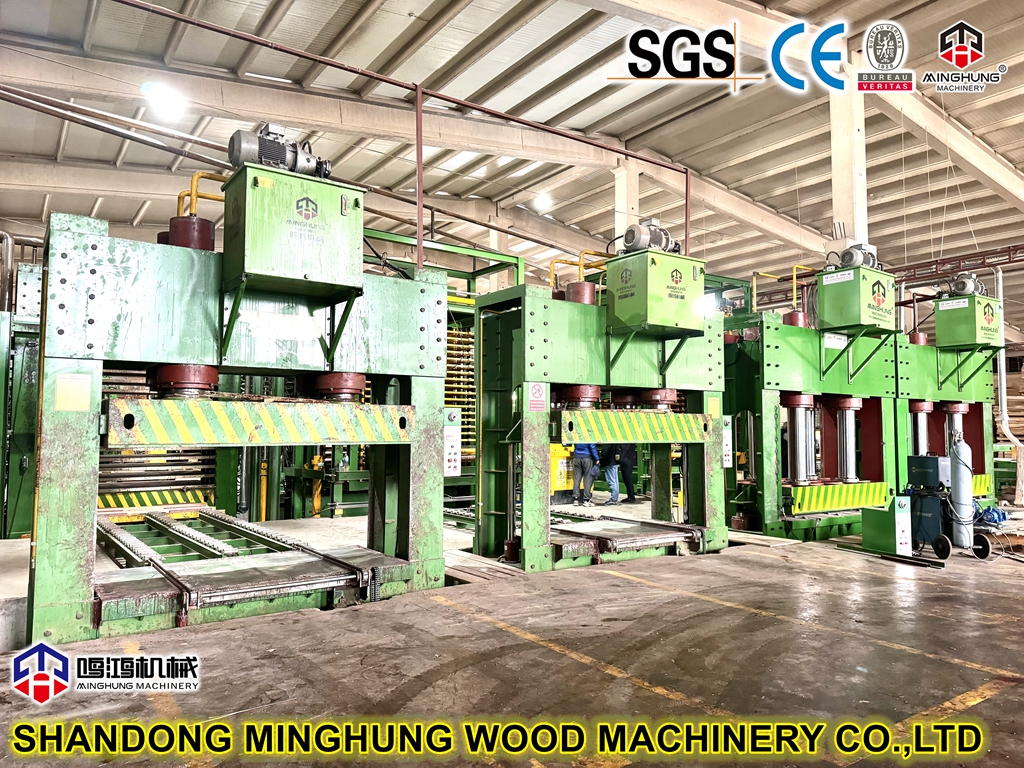

9. Druckvorstufe
Vor dem Eintritt in die Heißpresse wird die Matte kaltgepresst (oder leicht erwärmt), um die Verbindung zwischen den Schichten zu initiieren und Luft auszutreiben, wodurch eine zusammenhängende Matte mit anfänglicher Festigkeit entsteht. Dadurch wird verhindert, dass die Matte während des Transports und des Ladens in die Heißpresse zusammenfällt, und die Tageslichtöffnung der Heißpresse wird verringert, wodurch die Effizienz verbessert wird.
Hauptmerkmale:
Hoher Tonnagedruck: Bietet ausreichend Druck für die anfängliche Mattenbildung.
Bandförderer: Automatisierter Förderer für den Mattenein- und -auslauf.
Kurzer Zyklus: Die Presszeit beträgt typischerweise einige zehn Sekunden bis einige Minuten.

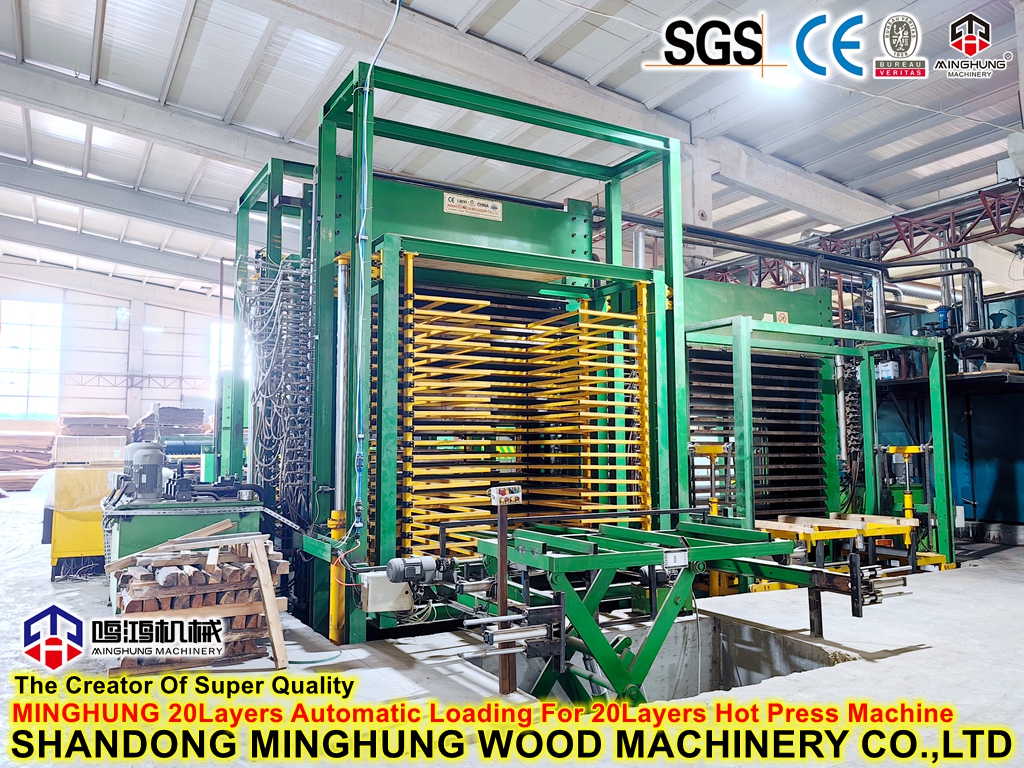

10. Be- und Entladen der Maschine
Sie sind der „rechte und linke Arm“ der Heißpresse mit mehreren Öffnungen. Der Lader hebt die zusammengestellten Matten Schicht für Schicht an und führt sie präzise in jede Pressöffnung ein. Der Entlader entnimmt nach dem Zyklus die gepressten Platten aus jeder Öffnung und senkt sie Schicht für Schicht auf das Ausgabeband ab. Diese sind für das vollautomatisierte kontinuierliche Heißpressen unerlässlich.
Hauptmerkmale:
Lagenanpassung: Die Anzahl der Greifrahmen entspricht der Anzahl der Pressöffnungen.
Synchronisierte Bewegung: Präzise synchronisiert mit dem Öffnungs-/Schließzyklus der Presse.
Hochfeste Struktur: Gebaut, um dem Gewicht der gesamten Presslast standzuhalten, robust und langlebig.
11. Intelligente Thermoöl-Heißpresse – Der Systemkern
Dies ist der Wertkern der gesamten Linie. Dabei wird die Matte hoher Temperatur und hohem Druck ausgesetzt, wodurch der Klebstoff aushärtet und dauerhaft zu einer starken Sperrholzplatte verbunden wird.
Thermoölsystem: Besteht aus einer Thermoölheizung (Wärmequelle), einer Hochtemperaturpumpe (Umwälzleistung), einem Ausdehnungsgefäß (kompensiert Volumenänderungen), einem Öl-Gas-Abscheider und Präzisionsleitungen/-ventilen. Thermoöl wird im Erhitzer auf 200–300 °C erhitzt und durch ein abgedichtetes Netzwerk von Kanälen innerhalb der massiven Pressplatten aus Stahl gepumpt, wodurch Wärme an diese übertragen wird.
Intelligente Temperaturregelung: In jede Pressplatte eingebettete Thermoelemente überwachen die Temperatur in Echtzeit und geben die Daten an die zentrale SPS weiter. Die SPS führt eine unabhängige, präzise Regelung der Temperatur jeder Platte durch, indem sie den Ölfluss, die Heizleistung oder die Position des Dreiwegeventils anpasst und so eine Temperaturgleichmäßigkeit innerhalb von ±1–2 °C aufrechterhält.
Hydrauliksystem: Bietet den zum Pressen erforderlichen hohen Druck (häufig 20–30 MPa), angetrieben durch Servomotoren für hohe Regelgenauigkeit und Energieeffizienz.
Hauptmerkmale:
Extreme Temperaturgleichmäßigkeit: Löst grundlegend das weltweite Problem der Temperaturgradienten in dampfbeheizten Pressen und führt zu Platten mit konsistenten physikalischen Eigenschaften und minimaler Verformung.
Erhebliche Energieeinsparungen: Geschlossenes Kreislaufsystem mit minimalem Wärmeverlust, der thermische Gesamtwirkungsgrad ist >30 % höher als bei Dampfsystemen.
Vollautomatische Steuerung: Die SPS speichert Hunderte von Pressrezepten (Temperatur, Druck, Zeitkurven) zum Abruf mit einem Tastendruck; Produktionsdaten sind rückverfolgbar.
12. Kühl- und Drehmaschine
Die aus der Heißpresse kommenden Platten sind sehr heiß (>100 °C) und biegsam. Ein sofortiges Stapeln würde zu Verformungen führen und die Alterung des Klebstoffs beschleunigen. Der Kühler nutzt eine erzwungene Luftzirkulation, um die Plattentemperatur schnell zu senken und so ihre Form festzulegen. Der Wender dreht die Platten um 180 Grad und sorgt so dafür, dass beide Oberflächen gleichmäßig abkühlen, und wirkt der ihnen innewohnenden spannungsbedingten Biegeneigung entgegen.
Hauptmerkmale:
Zwangsluftkühlsystem: Hochleistungslüfter für gleichmäßige Kühlung.
Automatisiertes Drehen: Hydraulisch oder servoangetrieben für einen reibungslosen und zuverlässigen Betrieb.

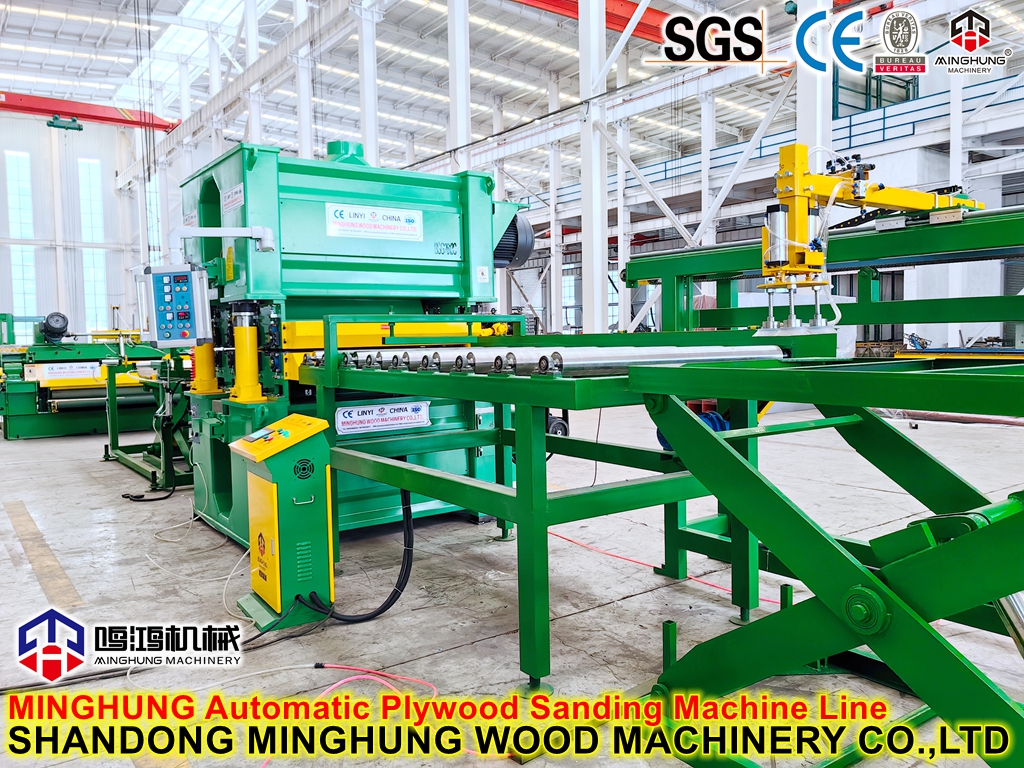

13. Schleifmaschine kalibrieren
Nach dem Pressen weisen die Platten Dickenunterschiede und eine vorgehärtete, raue Oberflächenschicht auf. Der Schleifer verwendet 2–4 große Schleifköpfe (grobe, feine Körnung), um beide Plattenoberflächen präzise zu schleifen und so eine exakte, gleichmäßige Enddicke und eine glatte, ebene Oberfläche zu erzielen, die einen perfekten Untergrund für das anschließende Laminieren, Lackieren oder die direkte Verwendung bietet.
Hauptmerkmale:
Kalibrierschleifen: Das CNC-gesteuerte Vorschubsystem gewährleistet eine enge Dickentoleranz (z. B. ± 0,1 mm).
Breitbandschleifen: Bearbeitet großformatige Platten.
Leistungsstarke Staubabsaugung: Die zentrale Staubabsaugung sorgt für eine saubere Arbeitsumgebung.

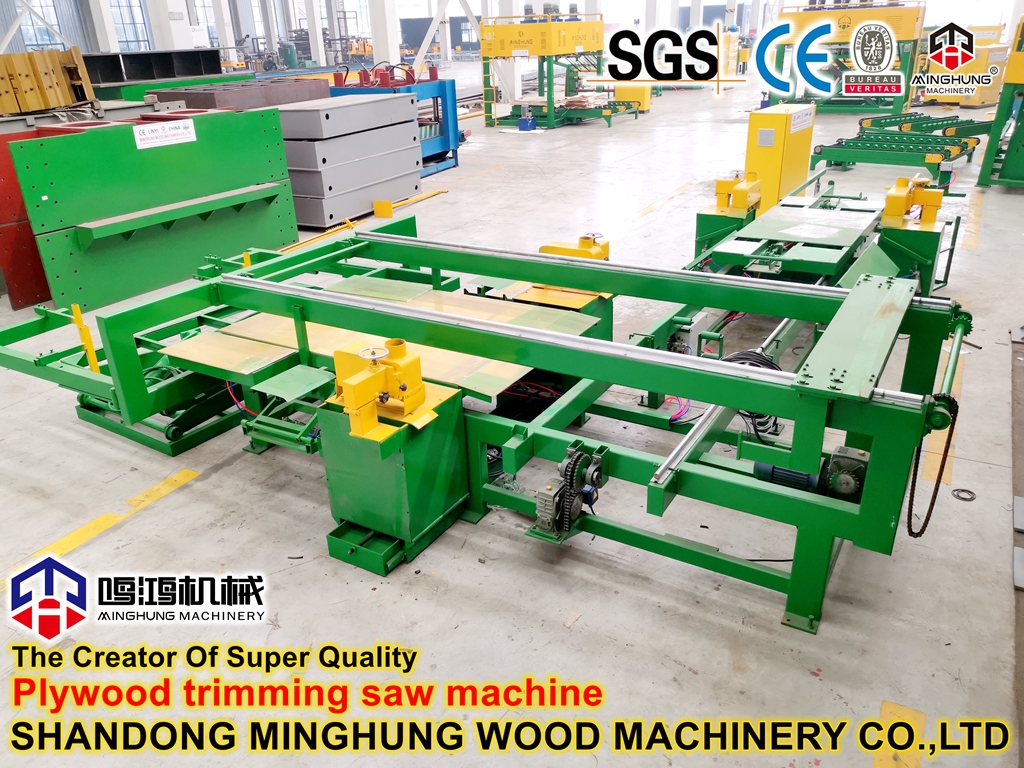

14. Besäumsäge (Kapp- und Kantensäge)
Nach dem Schleifen müssen die unregelmäßigen Kanten der Platte besäumt werden. Diese Ausrüstung besteht aus einem Satz Kantensägen und einem Satz Kappsägen. Das Paneel durchläuft zunächst die Kantensägen, um die beiden Längsseiten zu besäumen, und dann die Kappsägen, um die Enden zu besäumen. Das Ergebnis ist ein fertiges Paneel mit präzisen rechten Winkeln und standardisierten Abmessungen.
Hauptmerkmale:
Gleichzeitiges Kantenbeschneiden: Sägen beschneiden beide Kanten gleichzeitig und sorgen so für parallele Seiten.
CNC-Formatierung: Servomotoren positionieren Anschläge für genaue Plattenlänge und -breite.
Hochgeschwindigkeits-Legierungsklingen: Glatte, splitterfreie Schnitte.
Diese umfassende Ausstattung stellt ein technologieintensives, hocheffizientes, energiesparendes und automatisiertes modernes Sperrholzproduktionssystem dar, das die grundlegende Garantie für die Fähigkeit des Unternehmens zur Herstellung hochwertiger Produkte darstellt.
Phase eins: Rohstoffvorbereitung
1. Entrindung des Stammes:
Gekaufte Stämme werden durch einen Entrinder geführt, um die Rinde zu entfernen. Rinde enthält Verunreinigungen, die die Verbindungsqualität und die Werkzeuglebensdauer beeinträchtigen; Das Entfernen ist der erste Schritt zur Sicherstellung der Furnierqualität.
2. Protokollzentrierung:
Entrindete Stämme gelangen in eine Zentriermaschine. Durch Laser- oder Röntgenscannen wird das optimale Rotationszentrum des Stammes ermittelt, wodurch das anschließende Schälen des längsten, durchgehendsten und gleichmäßigsten Furnierbandes sichergestellt wird, was die Ausbeute erheblich steigert.
3. Holzeinweichen (optional):
Bei einigen Hartholzarten mit hoher Dichte ist das Einweichen und Erhitzen in Wasser erforderlich, um sie weicher zu machen, wodurch die Schälfestigkeit verringert wird und eine glattere Furnieroberfläche entsteht.
Phase zwei: Furnierproduktion
4. Furnierpeeling:
Zentrierte Stämme werden auf einer Furnierdrehmaschine montiert. Der Stamm dreht sich mit hoher Geschwindigkeit, während eine scharfe Klinge ihn in ein durchgehendes Furnierband mit einer vorgegebenen Dicke (z. B. 1,2 mm bis 3,6 mm) schält. Dies ist der Kernprozess, der die Konsistenz der Furnierdicke bestimmt.
5. Furnierschneiden:
Das fortlaufende Furnierband durchläuft einen Clipper. Mithilfe von Lichtschranken oder CCD-Kameras werden Fehler (z. B. Äste, Risse) in Echtzeit erkannt. Das Band wird anhand der voreingestellten Abmessungen in Blätter in Originalgröße geschnitten, wobei fehlerhafte Abschnitte automatisch aussortiert werden.
6. Furniertrocknung:
Grünes Furnier hat einen sehr hohen Feuchtigkeitsgehalt und muss in einem Furniertrockner (Walzen- oder Maschenbandtyp) getrocknet werden. Heiße Luft (ggf. durch das Thermoölsystem erhitzt) reduziert den Feuchtigkeitsgehalt genau auf den für die anschließende Verklebung erforderlichen Bereich von 8 % bis 12 %.
7. Sortieren und Flicken von Furnieren:
Getrocknetes Furnier wird nach Größe und Qualität klassifiziert. Fortschrittliche Produktionslinien verwenden Furnierspleißer, um kleinere Platten zu größeren zu verbinden oder kleinere Risse mit Spachtelmasse zu füllen und so die Materialausnutzung zu maximieren.
Phase drei: Kleben und Auflegen
8. Furnierverleimung:
Abgestuftes Furnier (hauptsächlich für Kern- und Rückseitenschichten) wird durch einen Leimverteiler geführt. Dosierwalzen tragen eine gleichmäßige Schicht Klebstoff (z. B. Harnstoff-Formaldehyd-Harz) auf seine Oberfläche auf. Das von der SPS präzise gesteuerte Leimauftragsvolumen wirkt sich direkt auf die Klebkraft und die Formaldehydemissionen aus.
9. Layup:
Verleimte Furniere (Kerne) und unverleimte Vorder-/Rückseitenfurniere werden auf einer Layup-Station zu einer Matte (Platte) zusammengesetzt, wobei die Faserrichtung benachbarter Schichten senkrecht zueinander verläuft. Automatisierte Linien verwenden Roboterarme zum Auflegen und bieten so eine hohe Effizienz und minimale Fehler.
Phase vier: Kernpressen und Aushärten
10. Vorpressen:
Die zusammengesetzte Matte wird zunächst einer Kaltpresse oder Vorpresse zugeführt. Die Anwendung von hohem Druck bei Raumtemperatur oder leicht erhöhter Temperatur initiiert die Bindung, entfernt Luft, verhindert das Zusammenfallen der Matte und verringert die Öffnungshöhe der Heißpresse, wodurch die Effizienz verbessert wird.
11. Intelligentes Thermoöl-Heißpressen:
Dies ist der Kern des gesamten Prozesses, bei dem der Wert des „Intelligent Temperature Control Thermal Oil System“ voll zum Tragen kommt.
Laden: Die vorgepresste Matte wird von einem automatischen Lader automatisch in jede Öffnung der Heißpresse mit mehreren Öffnungen eingeführt.
Pressen und Aushärten:
Wärmequelle: Der Thermoölerhitzer erhitzt das Thermoöl auf die eingestellte Temperatur (z. B. über 200 °C) und eine Hochtemperaturpumpe zirkuliert es durch interne Kanäle in den massiven Pressplatten aus Stahl.
Intelligente Temperaturregelung: In die Pressplatten eingebettete Thermoelemente überwachen die Temperatur in Echtzeit und geben die Daten an die zentrale SPS zurück. Die SPS führt eine präzise Regelung der Temperatur jeder Platte durch, indem sie den Ölfluss, die Heizleistung usw. anpasst und so eine extreme Temperaturgleichmäßigkeit über die gesamte Plattenoberfläche gewährleistet (±1–2 °C).
Pressen: Während die Temperatur präzise gesteuert wird, übt das Hydrauliksystem hohen Druck aus, wodurch der Klebstoff unter Hitze und Druck schnell aushärtet.
Vorteile: Durch die Temperaturgleichmäßigkeit wird eine lokale Unter- oder Überhärtung vermieden, was zu minimaler Produktverformung, hoher Festigkeit und äußerst gleichbleibender Qualität führt. Das System ist zudem energieeffizient und sicher.
Entladen: Nachdem das Pressen abgeschlossen ist, entfernt ein automatischer Entlader die geformten Sperrholzplatten.
Phase fünf: Nachbearbeitung und Endbearbeitung
12. Abkühlung und Alterung:
Die aus der Presse kommenden Platten sind sehr heiß. Sie durchlaufen eine Kühl- und Wendemaschine zur Zwangsluftkühlung und zum Umdrehen. Dadurch wird eine gleichmäßige Kühlung gewährleistet, innere Spannungen werden abgebaut und die Form wird so eingestellt, dass ein Verziehen verhindert wird.
13. Trimmen und Schleifen:
Eine Besäumsäge schneidet die rauen Kanten auf Standardmaße.
Ein Kalibrierschleifer führt Präzisionsschleifarbeiten an der Ober- und Unterseite durch und entfernt die vorgehärtete Schicht sowie Dickenunterschiede, was zu einer glatten, ebenen Oberfläche und exakter Dicke führt.
14. Sortierung und Verpackung:
Abschließend wird das fertige Sperrholz geprüft, nach Aussehen und Qualitätsstandards bewertet und anschließend verpackt, etikettiert und gelagert.
Der Wert des Intelligent Temperature Control Thermal Oil Systems durchdringt den gesamten Produktionsprozess, seine Kernaufgabe wird jedoch in der Heißpressphase maximiert. Durch präzise Temperaturregelung und gleichmäßige Wärmeverteilung werden die Qualitätsprobleme herkömmlicher Heizmethoden grundlegend gelöst. In Verbindung mit hochautomatisierten Anlagensynergien ermöglicht es letztendlich eine hocheffiziente, qualitativ hochwertige Sperrholzproduktion mit geringem Energieverbrauch.
Intelligente Temperaturregelung: Die SPS gewährleistet ein präzises Temperaturmanagement für eine stabile Produktqualität.
Hohe Effizienz und Energieeinsparung: Das Thermoölsystem zeichnet sich durch einen hohen thermischen Wirkungsgrad aus, was zu niedrigeren Betriebskosten führt.
Gleichmäßige Erwärmung: Beseitigt Temperaturunterschiede in den Plattenecken und verbessert so die Produktqualität.
Automatisierter Betrieb: Reduziert den Arbeitsaufwand und erhöht die Produktionseffizienz.
Sicher und zuverlässig: Das Niederdrucksystem gewährleistet einen stabilen und sicheren Betrieb.
