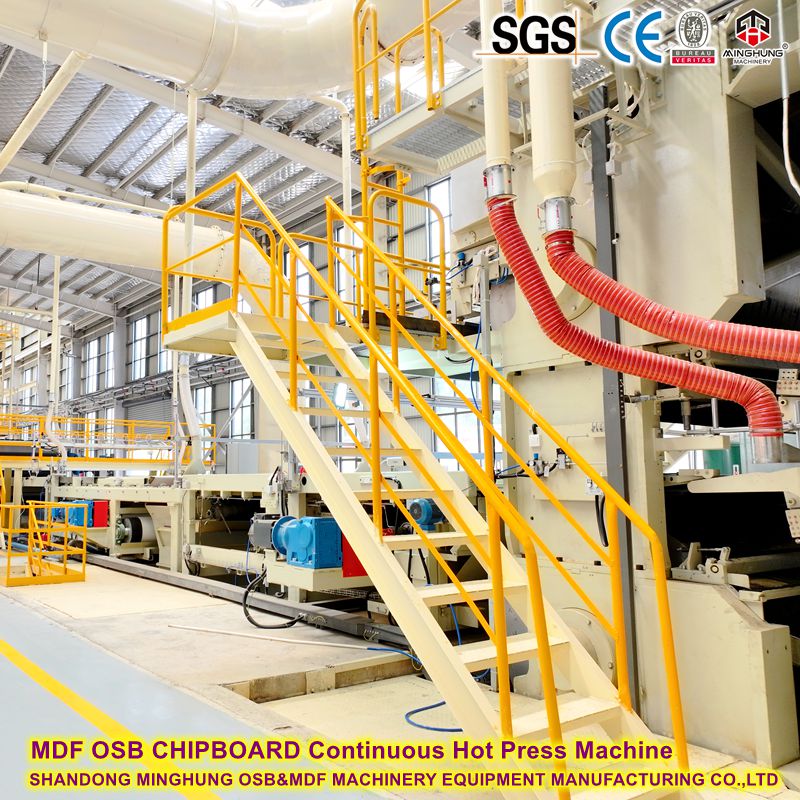

Máy ép nóng liên tục tốc độ cao MDF tùy chỉnh chủ yếu bao gồm các hệ thống cốt lõi sau:

1. Hệ thống khung và khung

Khung là nền tảng chịu lực của toàn bộ máy ép. Nó được hàn từ các tấm thép cường độ cao thành một kết cấu khung kín có khả năng chịu được áp suất cao và tải trọng nặng. Các khung được sắp xếp theo nhóm theo sự phân bố tải trọng đồng đều, đảm bảo kích thước ổn định và độ chính xác cao. Chuyển động của khung sử dụng ống trượt và thanh giằng để đạt được sự bù nhiệt. Một số mẫu máy cao cấp còn áp dụng thiết kế khung có bản lề, cho phép tháo nhanh các con lăn để bảo trì dễ dàng hơn.

2. Hệ thống truyền động và đai thép

Các đai thép chịu nhiệt trên và dưới (thường dày 1,5–2 mm) lần lượt vòng quanh cụm tấm ép trên và dưới, chạy theo chu kỳ để kẹp và truyền thảm qua máy ép. Các đai thép được dẫn động bằng các con lăn truyền động và được trang bị các thiết bị điều chỉnh độ lệch (chẳng hạn như hệ thống hiệu chỉnh ba chiều) để đảm bảo độ ổn định khi vận hành và kéo dài tuổi thọ sử dụng của đai. Cấu trúc con lăn đai thép thụ động tiên tiến giúp lắp ráp, điều chỉnh và bảo trì dễ dàng hơn.

3. Hệ thống sưởi và trục lăn nóng

Các tấm ép nóng là bộ phận làm nóng cốt lõi của máy ép. Chúng thường được làm từ các tấm thép cán đặc có khoan lỗ sâu, có các rãnh bên trong để truyền nhiệt. Môi trường gia nhiệt có thể là dầu nhiệt hoặc hơi bão hòa. Dầu truyền nhiệt mang lại khả năng tỏa nhiệt cao, nhiệt độ đồng đều và khả năng đạt nhiệt độ cao ở áp suất khí quyển; sưởi ấm bằng hơi nước giúp tăng nhiệt độ nhanh hơn. Bề mặt của tấm ép nóng được gia công với độ chính xác cực cao, với dung sai độ phẳng được kiểm soát trong khoảng 0,1–0,18 mm và độ nhám bề mặt là 3,2 μm. Chênh lệch nhiệt độ trên toàn bộ bề mặt tấm ép không vượt quá 2–3 °C, đảm bảo bảng được làm nóng đồng đều. Thiết kế kênh sưởi ngang giúp phân phối nhiệt hợp lý hơn.

4. Hệ thống thủy lực

Hệ thống thủy lực là nguồn năng lượng của máy ép, bao gồm bộ nguồn thủy lực, xi lanh thủy lực, van servo, cảm biến, v.v. Nó sử dụng bơm kép và điều khiển van hộp mực, có hiệu suất cao, ít bộ phận điều khiển hơn và hoạt động đáng tin cậy. Các mẫu cao cấp sử dụng hệ thống trợ lực thủy lực bao gồm 200–400 cụm xi lanh độc lập với các van trợ lực điều khiển áp suất vòng kín, đạt được độ chính xác điều khiển là ±0,1 bar và thời gian đáp ứng ≤10 ms.

5. Cấu trúc mô-đun

Máy ép liên tục thường bao gồm bốn mô-đun tiêu chuẩn: mô-đun tiến dao, mô-đun trung tâm, mô-đun điều chỉnh và mô-đun nạp liệu. Hiệu chuẩn độ dày được hoàn thành trong mô-đun điều chỉnh trong khi ba mô-đun còn lại không đổi. Thiết kế mô-đun không chỉ tạo điều kiện thuận lợi cho việc sản xuất, vận chuyển và lắp đặt mà còn mang lại sự thuận tiện cho việc bảo trì và nâng cấp trong tương lai.

6. Hệ thống điều khiển

PLC (Bộ điều khiển logic lập trình) đóng vai trò là lõi điều khiển, cùng với màn hình cảm ứng HMI (Giao diện người-máy), cho phép giám sát thời gian thực và tự động điều chỉnh các thông số như nhiệt độ, áp suất, tốc độ và độ dày. Hệ thống hỗ trợ cả hai chế độ vận hành thủ công và tự động. Tín hiệu nhiệt độ và áp suất được thu thập thông qua các mô-đun đầu vào tương tự và thuật toán điều khiển vòng kín PID tự điều chỉnh mờ đảm bảo các thông số quy trình ổn định và chính xác.

Nguyên lý làm việc của máy ép nóng liên tục tốc độ cao MDF tùy chỉnh có thể được tóm tắt là 'hoàn thành quá trình gia nhiệt, nén và xử lý thảm trong quá trình di chuyển liên tục.' Quy trình chi tiết như sau:

Tạo hình và nạp liệu: Sợi gỗ hoặc sợi thực vật, sau khi bôi keo và sấy khô, được trải đều bằng máy tạo hình để tạo thành thảm sợi có độ dày và mật độ nhất định. Thảm được nén trước bằng các con lăn ép trước để loại bỏ không khí, sau đó đi vào nguyên liệu của máy ép liên tục.

Kiểm soát tiến dao linh hoạt: Tiến trình ép được trang bị cơ cấu tiến dao trên và dưới có thể xoay được và các con lăn tiến dao, cho phép điều chỉnh linh hoạt độ mở tiến dao theo độ dày của thảm và các yêu cầu của quy trình, ngăn chặn thảm xếp chồng hoặc nổ tung. Các cấu trúc kết nối ngang đặc biệt trong phần tiến dao cũng tạo điều kiện thuận lợi cho quá trình khử khí của thảm.

Quá trình ép vùng: Sau khi vào máy ép, thảm trải qua ba giai đoạn: vùng gia nhiệt, vùng xử lý và vùng làm mát.

Vùng gia nhiệt (200–250 °C): Gia nhiệt nhanh sẽ kích hoạt chất kết dính và bắt đầu xử lý bề mặt của bảng.

Vùng bảo dưỡng (180–200 °C): Nhiệt độ và áp suất không đổi cho phép nhiệt xuyên qua lớp lõi, xử lý hoàn toàn chất kết dính.

Vùng làm mát (150–170 °C): Làm mát dần dần giúp ngăn chặn biến dạng đàn hồi và ổn định kích thước hoàn thiện.

Ép và ra liên tục: Thảm được truyền liên tục qua toàn bộ chiều dài ép được kẹp giữa đai thép trên và dưới. Dưới nhiệt độ cao và áp suất cao, các sợi và chất kết dính liên kết hoàn toàn với nhau để tạo thành một tấm ván. Tấm ván hoàn thiện thoát ra khỏi máy ép liên tục, được làm nguội và sau đó được cắt theo chiều dài bằng cưa bay theo kích thước đã đặt.

Trong suốt quá trình ép, hệ thống thủy lực liên tục tạo áp suất, hệ thống gia nhiệt kiểm soát nhiệt độ vùng và hệ thống điều khiển giám sát và tự động điều chỉnh tất cả các thông số để đảm bảo chất lượng ván ổn định.

1. Kết cấu con lăn đai thép thụ động và công nghệ hiệu chỉnh độ lệch

Các đai thép được dẫn động thụ động, có con lăn truyền động ở cả hai đầu của máy ép. Khi đai thép chạy trên con lăn thụ động, lực cản ma sát thấp, cải thiện hiệu suất truyền động và kéo dài tuổi thọ của đai. Hệ thống hiệu chỉnh độ lệch ba chiều tự động điều chỉnh vị trí đai thép theo ba hướng, ngăn chặn tình trạng lệch trục và kéo dài tuổi thọ của đai.

2. Công nghệ điều khiển chính xác thủy lực-servo

Van servo kiểm soát áp suất của xi lanh thủy lực, cho phép chuyển đổi chiến lược điều khiển theo thời gian thực dựa trên độ dày của tấm: đối với tấm mỏng, điều khiển vị trí (độ chính xác lên tới ±0,05 mm) được ưu tiên; đối với ván dày, áp suất đồng đều (chênh lệch áp suất vùng <0,3 bar) được ưu tiên. Sự kết hợp giữa nhấn và nâng cho phép điều chỉnh liên tục độ cong uốn của trục lăn phía trên, đạt được khả năng kiểm soát tốt đối với cấu hình mật độ của bảng.

3. Hệ thống kiểm soát nhiệt độ vùng

Các tấm ép nóng thường được chia thành 12–24 vùng kiểm soát nhiệt độ độc lập. Mỗi vùng được trang bị cặp nhiệt điện và bộ điều khiển PID, cho phép cài đặt và điều chỉnh nhiệt độ độc lập để đáp ứng các yêu cầu về nhiệt độ khác nhau của các độ dày bảng khác nhau. Chênh lệch nhiệt độ trên bề mặt tấm ép nóng không vượt quá 2–3 °C, tránh hiện tượng cong vênh do gia nhiệt không đều một cách hiệu quả.

4. Kiểm soát độ dày chính xác

Công nghệ điều khiển kép kết hợp điều chỉnh áp suất vùng theo chiều dọc và điều chỉnh vi mô theo chiều ngang cho phép kiểm soát dung sai độ dày tấm trong phạm vi ±0,1 mm, đáp ứng các yêu cầu ứng dụng cao cấp. Cấu hình tổng thể của hệ thống thủy lực giữ cho công nghệ ép gần như đẳng áp, tạo ra các tấm ván mỏng với độ lệch độ dày tối thiểu, thường không cần chà nhám trước khi xử lý tiếp.

5. Hệ thống quản lý sản xuất thông minh

Được trang bị hệ thống quản lý sản xuất thông minh cấp Công nghiệp 4.0, nó có thể thu thập dữ liệu sản xuất trực tuyến theo thời gian thực (nhiệt độ, áp suất, tốc độ, độ dày, v.v.), tự động thích ứng với các điều kiện quy trình thay đổi, tối ưu hóa quy trình sản xuất và hỗ trợ chẩn đoán và bảo trì từ xa.

tham số	Phạm vi đặc điểm kỹ thuật
Chiều dài báo chí	23,9 – 48,8 m (có thể tùy chỉnh)
Chiều rộng báo chí	4 – 10 ft (khoảng 1,2–3,2 m)
Độ dày tấm hoàn thiện	0,8 – 80 mm (tùy model)
Chiều rộng bảng hoàn thiện	915 – 3000 mm
Chiều dài bảng hoàn thành	1830 – 5490 mm (bất kỳ chiều dài tùy chỉnh nào)
Tốc độ vận hành	Lên tới 2500 mm/s
Công suất hàng ngày	300 – 2500 m³
Phạm vi mật độ bảng	450 – 1100 kg/m³
Áp suất làm việc	2 – 8 MPa (điều chỉnh vùng)
Nhiệt độ tấm nóng	150 – 250 °C (12–24 vùng độc lập)
Nguồn điện lắp đặt	2500 – 5000 kW
Độ chính xác kiểm soát độ dày	±0,1 mm
Phương pháp sưởi ấm	Dầu nhiệt/hơi bão hòa/sưởi ấm bằng điện

Lưu ý: Các thông số trên có thể tùy chỉnh theo yêu cầu của khách hàng.

1. Hiệu quả sản xuất cực cao

Máy ép liên tục loại bỏ thời gian phụ trợ cho việc khởi động/dừng và xếp/dỡ bảng liên quan đến máy ép mẻ truyền thống. Công suất đơn vị thời gian của nó có thể gấp 15 lần so với máy ép mở một lần và gấp 23 lần so với máy ép mở nhiều lần có cùng thông số kỹ thuật, với sản lượng tối đa hàng năm là 700.000 m³.

2. Chất lượng ván hoàn thiện tuyệt vời

Dung sai độ dày chặt chẽ, biên dạng mật độ đồng nhất và độ mịn bề mặt cao – nhiều sản phẩm cao cấp không cần chà nhám để đáp ứng các yêu cầu xử lý tiếp theo.

3. Tiết kiệm năng lượng và giảm tiêu thụ

Kiểm soát nhiệt độ vùng của trục lăn nóng và hiệu suất cao của hệ thống thủy lực giúp giảm đáng kể mức tiêu thụ năng lượng và lãng phí nguyên liệu thô so với máy ép mẻ.

4. Thông số sản phẩm linh hoạt

Chiều rộng tối đa lên tới 3000 mm, độ dày từ 0,8 đến 80 mm và về mặt lý thuyết không giới hạn chiều dài. Nó có thể sản xuất ván MDF, HDF, ván dăm, OSB và các tấm gỗ khác.

5. Mức độ tự động hóa cao

Hệ thống điều khiển thông minh PLC + HMI cho phép vận hành hoàn toàn tự động, giảm sự can thiệp thủ công, giảm độ khó vận hành và giảm thiểu lỗi của con người.

6. Bảo trì dễ dàng

Thiết kế mô-đun và cấu trúc con lăn đai thép thụ động tiên tiến giúp cho việc lắp ráp, điều chỉnh và bảo trì trở nên thuận tiện. Các bộ phận chính có tuổi thọ sử dụng lâu dài, dẫn đến chi phí vận hành tổng thể thấp.
