Die mit Thermoöl beheizte, schnell schließende Mehrschicht-Heißpresse ist ein High-End-Gerät, das speziell zum Heißpressen von mitteldichten Faserplatten (MDF) und hochdichten Faserplatten (HDF) verwendet wird. Es zirkuliert Hochtemperatur-Thermoöl, um die Heizplatten zu erhitzen, die die Fasermatte erhitzen und pressen, wodurch der Harzkleber vollständig aushärtet und eine dichte, hochfeste Platte entsteht. Die Anlage weist einen mehrschichtigen Aufbau auf und verfügt über eine Schnellschließtechnologie, die den Produktionsrhythmus deutlich erhöht und gleichzeitig die Pressqualität gewährleistet, sodass sie sich für große, kontinuierliche Hersteller von Holzwerkstoffen eignet.
|
Funktionsprinzip
Laden: Vorgepresste MDF-Matten werden von einem Lader automatisch zwischen den einzelnen Schichten der Heizplatten zugeführt.
Schnelles Schließen: Das Hydrauliksystem treibt den beweglichen Balken mit hoher Geschwindigkeit nach oben, wodurch alle heißen Platten schnell geschlossen werden und die Wartezeit ohne Pressen erheblich verkürzt wird.
Pressen und Thermoölerwärmung: Die Hauptzylinder üben den eingestellten Formdruck aus, während Hochtemperatur-Thermalöl (typischerweise 180–230 °C) in die internen Kanäle der Heizplatten gelangt und die Matte schnell auf die Aushärtungstemperatur des Klebstoffs erhitzt.
Druck- und Temperaturhaltung: Der eingestellte Druck und die eingestellte Temperatur werden für eine bestimmte Zeit aufrechterhalten, um eine feste Bindung zwischen den Fasern sicherzustellen.
Druckentlastung und schnelle Entladung: Der Thermoölkreislauf wird geöffnet, um abzukühlen und den Druck zu reduzieren. Das Hydrauliksystem öffnet die Presse schnell und die fertigen MDF-Platten werden automatisch zur Abkühlung und Nachbehandlung ausgeschoben.
|
Hauptkomponenten
Im Folgenden sind die Hauptkomponenten der thermoölbeheizten, schnell schließenden Mehrschicht-Heißpresse für MDF aufgeführt, die auch auf allgemeine dampf- oder thermoölbeheizte Mehrschicht-Heißpressen anwendbar sind.
1. Rahmen

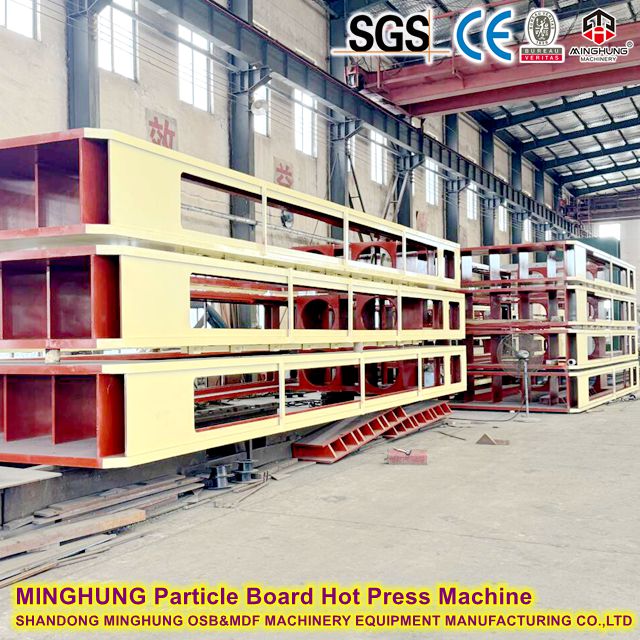

Eine geschlossene oder offene Rahmenstruktur, bestehend aus Oberbalken, Unterbalken und linken/rechten Säulen. Es hält der enormen Presskraft stand und sorgt für Gesamtsteifigkeit und Stabilität.
2. Heizplattensatz
Mehrere vertikal bewegliche Heizplatten mit internen Kanälen für die Thermoölzirkulation. Die Plattenoberflächen sind präzisionsbearbeitet, um eine gleichmäßige Druckverteilung zu gewährleisten. Hergestellt aus hochwertigem Kohlenstoffstahl oder legiertem Stahl.
3. Thermalöl-Heizsystem
Beinhaltet Thermoöl-Umwälzpumpe, Elektroheizung (oder Kesselwärmetauscher), Ausdehnungsgefäß, Ölleitungen und Temperatursensoren. Bietet eine stabile Hochtemperatur-Wärmequelle mit einer Temperaturregelgenauigkeit von ±1,5 °C.
4. Hydrauliksystem
Hauptzylinder: Am Unter- oder Oberbalken montiert und sorgen für den Formdruck.
Schnellschließende Zylinder (Hilfszylinder): Ermöglichen ein schnelles Heben und Senken des beweglichen Balkens.
Hydraulikaggregat: Bestehend aus Ölpumpe, Motor, Tank, verschiedenen Steuerventilen (Proportionalventil, Wegeventil, Entlastungsventil usw.) und Speichern (für schnelles Schließen).
Hydraulische Rohrleitungen und Armaturen.
5. Schnellschließmechanismus
Besteht aus High-Flow-Steuerventilen, Akkumulatoren und schnellen Zylindern. Reduziert die Schließzeit erheblich (≤12 Sekunden bei vollem Hub) und verbessert so die Produktionseffizienz.
6. Beweglicher Balken
Verbunden mit den Hauptzylindern und Schnellschließzylindern, treibt die Heizplatte auf und ab und überträgt Druck und Schließkraft.
7. Kontrollsystem
Industrielle SPS (Programmable Logic Controller) und HMI-Touchscreen.
Elektrischer Schaltschrank, Sensoren (Position, Druck, Temperatur), Aktoren (Magnetventile etc.).
Kann mehrere Pressprozessparameter speichern und vollautomatische Zyklen realisieren.
8. Be- und Entladesystem
Lader: Beschickt die Matten zwischen den einzelnen Schichten der Heizplatten.
Entlader: Schiebt die fertigen MDF-Platten aus der Presse.
Synchrones Push-Pull-Gerät sorgt für gleichzeitiges Be- und Entladen aller Lagen.
9. Wärmedämmschicht
Wird auf beiden Seiten und am oberen/unteren Ende des Heizplattensatzes installiert, um Wärmeverluste zu reduzieren und die Energieeffizienz zu verbessern.
10. Sicherheitsvorrichtungen
Überlastschutz, Überdruckalarm, Thermalöl-Übertemperaturabschaltung, Not-Aus-Taste, Lichtvorhang oder Sicherheitsendschalter usw.
11. Schmiersystem
Automatische Zentralschmiereinheit, die bewegliche Teile (z. B. Säulenführungsbuchsen und Scharnierpunkte) regelmäßig mit Öl versorgt, um den Verschleiß zu reduzieren.
12. Rahmenverbindungsteile und Führungsvorrichtungen
Beinhaltet Säulenmuttern, Zugstangen, Führungsbuchsen, Führungsschieber usw., die das vertikale Anheben des beweglichen Trägers gewährleisten und eine exzentrische Belastung verhindern.
|
