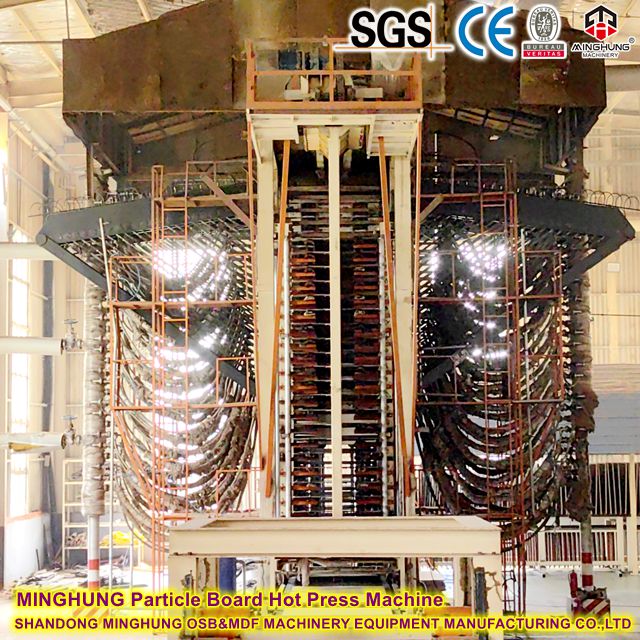

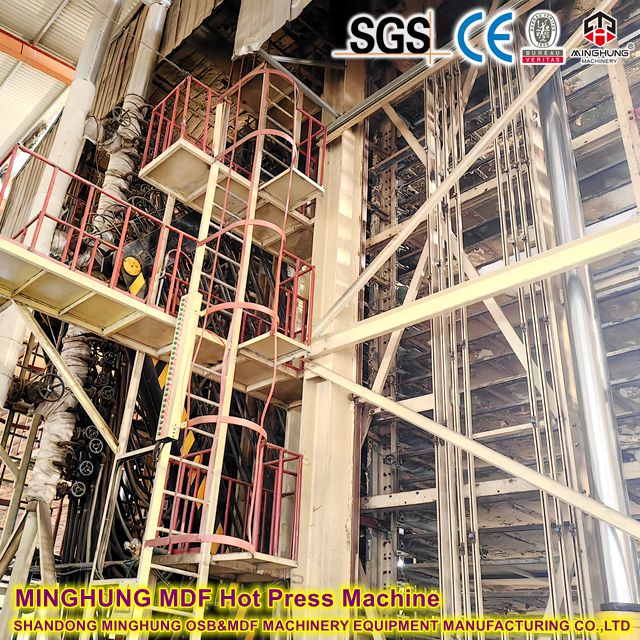

Шматслаёвы гарачы прэс з награваннем з тэрмальным алеем і хутказачыняемым шматслойным гарачым прэсам - гэта прылада высокага класа, якая спецыяльна выкарыстоўваецца для гарачага прэсавання ДВП сярэдняй шчыльнасці (МДФ) і ДВП высокай шчыльнасці. Ён цыркулюе высокатэмпературны тэрмічны алей для нагрэву гарачых валікаў, якія награваюць і прэсуюць валаконны мат, цалкам отверждая смаляны клей, утвараючы шчыльную, высокатрывалую панэль. Абсталяванне мае шматслаёвую структуру і ўключае ў сябе тэхналогію хуткага закрыцця, значна павялічваючы рытм вытворчасці, забяспечваючы пры гэтым якасць прэсавання, што робіць яго прыдатным для буйнамаштабных вытворцаў бесперапынных драўняных пліт.
|
Прынцып працы
Загрузка: папярэдне адціснутыя маты МДФ аўтаматычна падаюцца паміж кожным пластом гарачых валікаў пагрузчыкам.
Хуткае закрыццё: гідраўлічная сістэма рухае рухомую бэльку ўверх на высокай хуткасці, хутка зачыняючы ўсе гарачыя валікі і значна скарачаючы час чакання без націску.
Прэсаванне і тэрмічны нагрэў алею: галоўныя цыліндры аказваюць зададзены ціск фармавання, у той час як высокатэмпературны тэрмальны алей (звычайна 180-230°C) паступае ва ўнутраныя каналы гарачых валікаў, хутка награваючы мат да тэмпературы зацвярдзення клею.
Утрыманне ціску і тэмпературы: зададзены ціск і тэмпература падтрымліваюцца на працягу пэўнага часу, каб забяспечыць трывалае злучэнне паміж валокнамі.
Скід ціску і хуткая разгрузка: контур тэрмічнага алею адкрываецца для астуджэння і зніжэння ціску. Гідраўлічная сістэма хутка адкрывае прэс, і гатовыя пліты МДФ аўтаматычна выштурхваюцца для астуджэння і апрацоўкі.
|
Асноўныя кампаненты
Ніжэй прыведзены асноўныя кампаненты шматслойнага гарачага прэса з нагрэвам з тэрмальным маслам, які хутка зачыняецца, для МДФ, якія таксама прымяняюцца да звычайных шматслойных гарачых прэсаў з паравым або тэрмальным алеем.

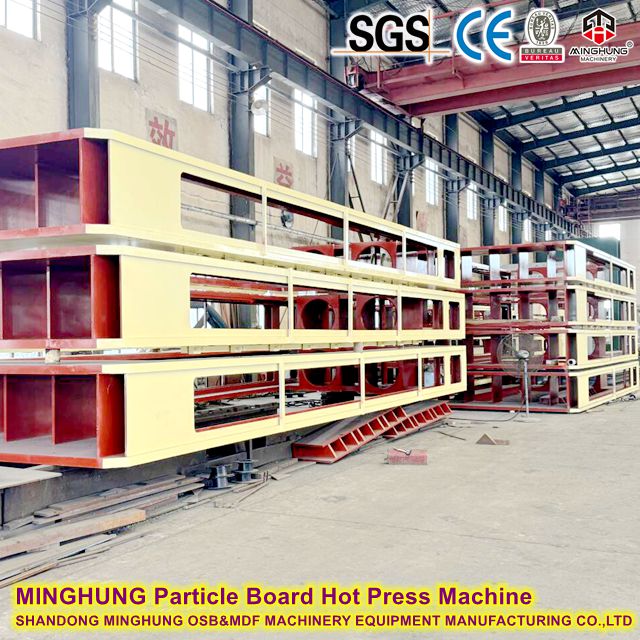

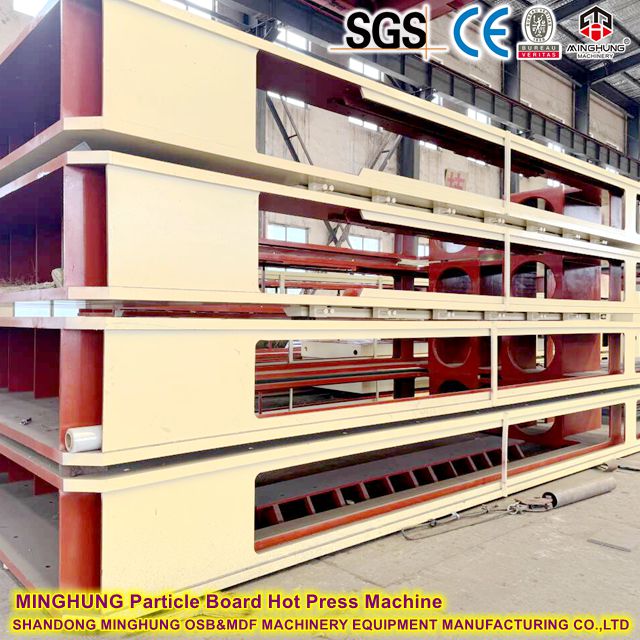

1. Каркас
Закрытая або адкрытая каркасная канструкцыя, якая складаецца з верхняй бэлькі, ніжняй бэлькі і левай/правай калон. Ён вытрымлівае велізарную сілу націску і забяспечвае агульную калянасць і ўстойлівасць.

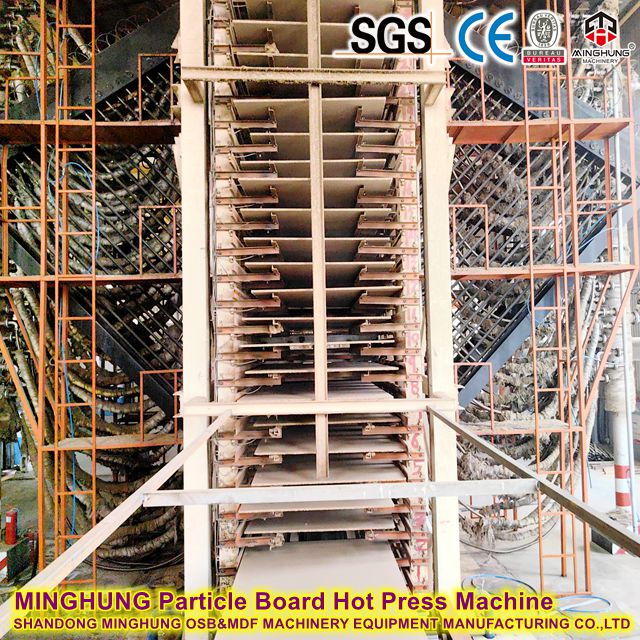

2. Набор гарачых валікаў
Некалькі вертыкальна рухомых гарачых пліт з унутранымі каналамі для цыркуляцыі тэрмічнага масла. Паверхні валіка апрацаваны з высокай дакладнасцю, каб забяспечыць раўнамернае размеркаванне ціску. Выраблены з высакаякаснай вугляродзістай або легаванай сталі.
3. Тэрмамасляная сістэма ацяплення
Уключае цыркуляцыйны цеплавой помпа, электрычны награвальнік (або цеплаабменнік катла), пашыральны бак, алейныя трубаправоды і датчыкі тэмпературы. Забяспечвае стабільную высокатэмпературную крыніцу цяпла з дакладнасцю кантролю тэмпературы ў межах ±1,5°C.
4. Гідраўлічная сістэма
Галоўныя цыліндры: усталяваны на ніжняй або верхняй бэльцы, забяспечваючы ціск фармавання.
Цыліндры хуткага закрыцця (дапаможныя цыліндры): дазваляюць хутка падымацца і апускацца рухомай бэльцы.
Гідраўлічны агрэгат: складаецца з алейнага помпы, рухавіка, бака, розных рэгулюючых клапанаў (прапарцыйнага клапана, накіравальнага клапана, ахоўнага клапана і г.д.) і акумулятараў (для хуткага закрыцця).
Гідраўлічныя трубаправоды і арматура.
5. Механізм хуткага закрыцця
Складаецца з рэгулюючых клапанаў з вялікім патокам, акумулятараў і хуткіх цыліндраў. Значна скарачае час закрыцця (≤12 секунд для поўнага ходу), павышаючы эфектыўнасць вытворчасці.
6. Рухомы прамень
Падлучаны да галоўных цыліндраў і цыліндраў хуткага закрыцця, рухаючы гарачы валік уверх і ўніз, перадаючы ціск і сілу закрыцця.
7. Сістэма кіравання
Прамысловы ПЛК (праграмуемы лагічны кантролер) і сэнсарны экран HMI.
Электрычны шафа кіравання, датчыкі (становішча, ціску, тэмпературы), выканаўчыя механізмы (электрамагнітныя клапаны і інш.).
Магчымасць захоўвання некалькіх параметраў працэсу прэсавання і дасягнення цалкам аўтаматычных цыклаў.
8. Сістэма пагрузкі і разгрузкі
Пагрузчык: падае маты паміж кожным пластом гарачых валікаў.
Разгрузчык: выштурхвае гатовыя пліты МДФ з прэса.
Сінхронная двухтактная прылада забяспечвае адначасовую загрузку і выгрузку ўсіх слаёў.
9. Цеплаізаляцыйны пласт
Усталяваны з абодвух бакоў і верхняга/ніжняга канцоў камплекта гарачай пліты для памяншэння страт цяпла і павышэння энергаэфектыўнасці.
10. Ахоўныя прылады
Абарона ад перагрузкі, сігналізацыя аб залішнім ціску, адключэнне пры перагрэве тэрмічнага масла, кнопка аварыйнага прыпынку, светлавая заслона або ахоўныя канцавыя выключальнікі і г.д.
11. Сістэма змазкі
Аўтаматычны цэнтралізаваны блок змазкі, які перыядычна падае алей на рухомыя часткі (напрыклад, накіроўвалыя ўтулкі калоны і шарнірныя кропкі) для памяншэння зносу.
12. Злучальныя дэталі рамы і накіроўвалыя прылады
Уключае калонныя гайкі, сцяжкі, накіроўвалыя ўтулкі, накіроўвалыя паўзункі і г.д., якія забяспечваюць вертыкальны ўздым рухомай бэлькі і прадухіляюць эксцэнтрычную нагрузку.
|
