I. Giň gerimiň ähmiýeti (2600-2700mm) |
Bu kesgitli giňlik aralygy esassyz däl; bazar islegi, önümçiligiň netijeliligi we çykdajylaryň arasyndaky takyk deňagramlylygyň netijesidir.
Bazaryň uýgunlaşmagy: Bu ini diapazon, dünýädäki iň uniwersal panel ululygy - 1220mm x 2440mm (4 fut x 8 fut) netijeli öndürmek üçin ýörite optimallaşdyryldy. 2700 mm giňlikdäki metbugat tarapyndan öndürilen çig tagtany, ortasyndan 1220 mm-den birneme giňräk iki plita bölüp bolýar, takyk kesilenden soň adaty ölçegli taýýar panelleri berýär. Bu 'iki-iki bölek' kesiş shemasy minimal galyndylar bilen gaty ýokary material ulanmagy hödürleýär.
Önümçiligiň netijeliligi we çeýeligi: Dar basyşlar bilen deňeşdirilende, bu ini bir geçelgede has köp meýdany öndürýär we önümçilik liniýasynyň kuwwatyny ep-esli ýokarlandyrýar. Şeýle hem, has gymmat we energiýa talap edýän has giň presslere maýa goýmazdan, beýleki standart däl ululyklary (mysal üçin, uly nokatlar) öndürmek üçin ýeterlik çeýeligi üpjün edýär.
Tehniki Ykdysadyýet: Bu ini 'orta giň ' kategoriýasyna girýär we enjamlary öndürmegiň bahasy, energiýa sarp edilişi, zawodyň giňişlik talaplary we ahyrky önümiň arasynda iň amatly deňagramlylygy döredýär. Ultra giň pressler bilen baglanyşykly ägirt uly maýa goýumlaryndan we amaly çykdajylardan gaça durmak bilen, uly göwrümli önümçiligiň talaplaryny kanagatlandyrýar.
|

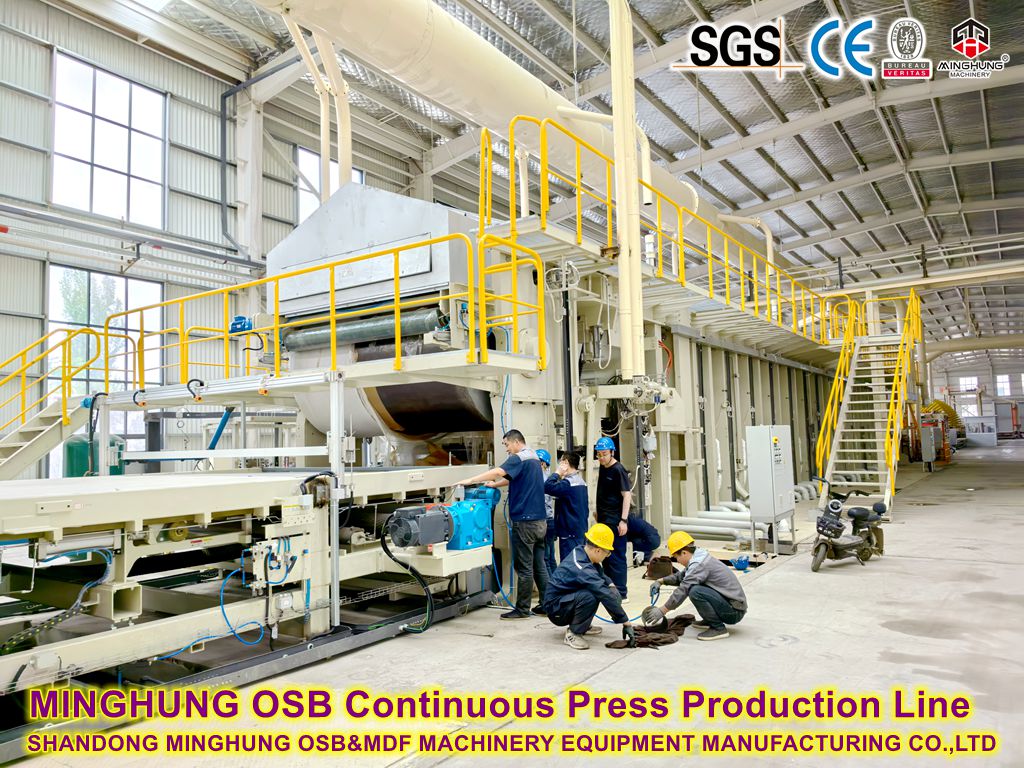

Üznüksiz metbugat maşynynyň iş tertibi |

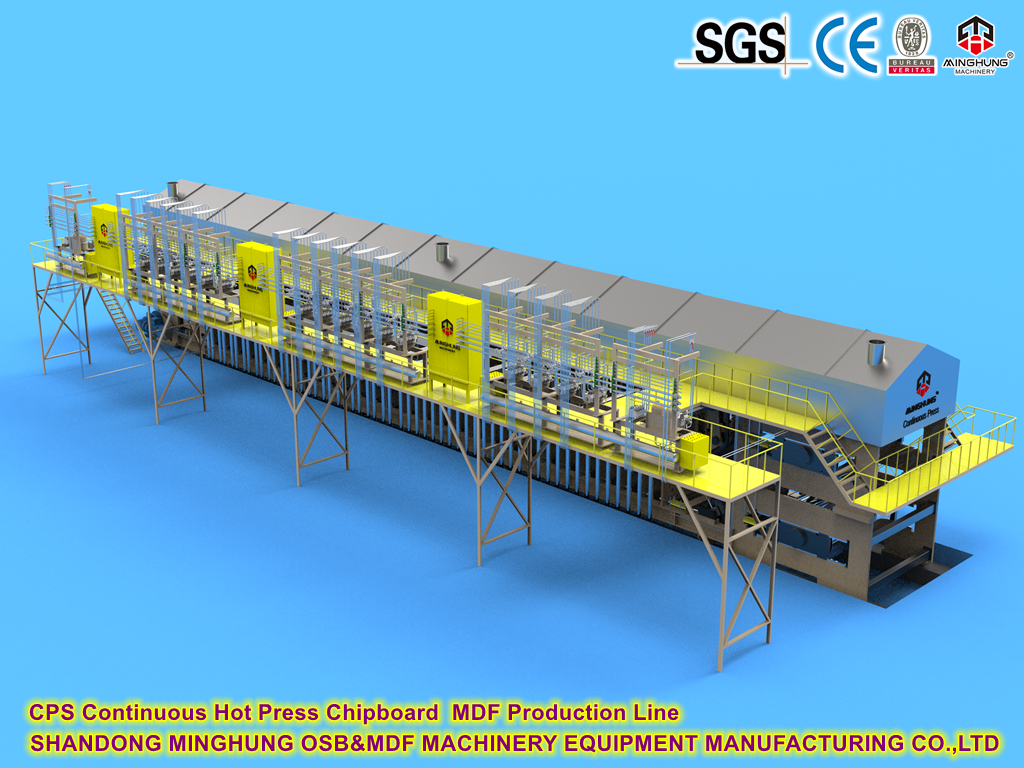

Üznüksiz tekiz metbugatyň iş tertibi takyk, dinamiki gyzgyn basyş. Öň basylan düşek metbugata girenden soň aşakdaky yzygiderlilik başlaýar:
1. Matany iýmitlendirmek we emdirmek:
Öň basylan, öz-özüni goldaýan üznüksiz düşek, konweýer tarapyndan üznüksiz tekiz metbugatyň girelgesine takyk iýmitlenýär.
Giriş ýerinde iki sany tükeniksiz polat guşak ýuwaşlyk bilen, ýöne berk ýapyşýar. Designedörite işlenip düzülen burun, düşegiň ýüzüne zeper ýetmeginiň öňüni alyp, rahat geçişini üpjün edýär.
2. atingyladyş we basyş amaly:
Düşek göterýän polat guşaklar esasy basyş zolagyna girýär. Düşek kemerler bilen dolandyrylýan bir topar ýyladyş platasynyň arasynda gezýär.
Atingyladyş platinalary polat guşaklaryň üsti bilen düşege çenli ýokary temperaturany (adatça 180-220 ° C) üpjün edýär, rezin baglaýjyny işjeňleşdirýär.
Şol bir wagtyň özünde, Gidrawlik ulgamy kemerlere (we ýapylan düşek) ägirt uly, takyk zonalaşdyrylan basyş etmek üçin platonlary herekete getirýär. Bu basyş hemişelik däl, ýöne dürli metbugat zolaklaryndaky (meselem, giriş zolagy, esasy metbugat zolagy, kalibrleme zolagy) resept boýunça düzülýär.
3. Plastifikasiýa we bejeriş:
'Heatylylygyň, basyşyň we wagtyň ' bilelikdäki hereketi astynda düşekdäki agaç süýümleri plastmassalaşýar we rezin süýümleri birleşdirip, suwuklykdan gaty çalt bejerilýär.
Düşegiň dykyzlygy ep-esli ýokarlanýar we galyňlygy kesgitlenen maksat bahasyna gysylýar.
4. Takyk galyňlygy dolandyrmak:
Basyş prosesiniň dowamynda galyňlygy dolandyrmak ulgamy yzygiderli işleýär. Çykyş wagtynda tagtanyň galyňlygyna gözegçilik etmek bilen, dolandyryş bölümine seslenme berýär, soňra platanyň boşlugyna dinamiki, mikrometr derejesinde düzediş girizip, galyňlygyň birmeňzeşligini üpjün edip, metbugatyň içindäki Galyňlygy sazlamak mehanizmlerine (meselem, eksantrik şahalara) buýruk berýär.
5. Geňeşiň çykarylyşy:
Metbugatdan çykansoň, gyzgyn basmak we bejermek işini tamamlap, berk, dykyz, üznüksiz süýüm tagtasyna öwrülýär.
Polat kemerler rozetkadaky tagtadan aýrylýar we täze aýlaw başlamak üçin aşaky rolik ulgamy arkaly metbugat girelgesine gaýdyp gelýär. Bejerilen süýüm tagtasy soňraky sowadyş we kesiş tapgyrlaryna geçirilýär.
|
Esasy komponentler |
Üznüksiz tekiz metbugat çylşyrymly mehaniki-gidrawlik ulgamdyr. Esasy komponentleri şulary öz içine alýar:
1. Esasy çarçuwa:
Adatça, metbugatyň 'skeleti' bolup hyzmat edýän ýokary hilli polat plitalardan kebşirlenen guty görnüşli gurluş. Deformasiýa bolmazdan müňlerçe tonna basyş güýçlerine garşy durmak üçin aşa ýokary güýç we berklige eýe bolmalydyr.
2. Polat guşak ulgamy:
Tükeniksiz polat guşaklar: Iki sany ullakan (uzynlygy onlarça metr), ýokary takyklyk, ýylylyga çydamly, ýadawlyga çydamly ýörite garyndy polat guşaklar. Düşek bilen göni aragatnaşykda bolup, basyşy geçirmek, düşegi ýetirmek we ýylylygy geçirmek ýaly üç maksat bilen hyzmat edýärler.
Sürüji rolik we dartyş rolikleri: Sürüji rolik (adatça rozetkada) kemerleriň üznüksiz hereket etmegi üçin hereket güýji berýär. Dartyş rolikleri (köplenç girelgede) süýşmegiň we gabat gelmezligiň öňüni almak üçin gidrawlik ýa-da mehaniki usullar bilen kemerlere hemişe dartgynlylygy üpjün edýär.
3. atingyladyş platasy ulgamy:
Heatylylyk geçiriji gurşaw hökmünde ýylylyk ýagyny ýa-da ýokary basyşly bugy aýlamak üçin içki geçelgeleri bolan köp sanly demir ýa-da polat plitalary öz içine alýar.
Plitalar ýokarky we aşaky bölümleri emele getirip, esasy çarçuwada takyk oturdylýar. Zerur temperatura profilini döretmek üçin zonalarda gözegçilik edilýär we gyzdyrylýar.
4. Gidrawlik ulgamy:
Metbugatyň 'myşsalary' hökmünde hereket edýär. Oňa gidrawliki enjam, silindrler, dolandyryş klapanlary we turbalar girýär.
Esasy metbugaty açmak we ýapmak üçin güýç berýär we prosesiň egrisine görä dürli zolaklarda basyşy takyk, garaşsyz dolandyrmaga mümkinçilik berýär.
5. Rolikli haly ulgamy:
Polat guşaklar bilen ýyladyş platinalarynyň arasynda ýerleşýän, müňlerçe dykyz tertipli, kiçi diametrli rulonlardan ybarat.
Esasy wezipeleri:
Guşaklary goldaň: pressureokary basyşda polat guşaklaryň aşa köp gaçmagynyň öňüni alyň.
Sürtülmäni azaltmak: Polat guşaklar bilen stasionar ýyladyş platinalarynyň arasyndaky süýşýän sürtülmäni aýlaw sürtülmesine öwüriň, hereketlendirijiniň güýjüni we kemer könelmegini ep-esli azaldar.
Bitewi basyş we ýylylyk geçirişi: Basyşyň düşege deň derejede ulanylmagyny üpjün ediň we ýylylyk geçirijiligini ýeňilleşdiriň.
6. Galyňlygy sazlaýjy enjam:
Highokary takyklyk galyňlygyna gözegçilik etmek üçin esasy hereketlendiriji. Iň ýaýran görnüş, eksantrik şaft sazlaýyş mehanizmi.
Goldaw rolikleriniň ujunda oturdylan eksantrik şahalardan ybarat. Serw hereketlendirijileri bilen eksantrik şahalaryň aýlanma burçuna takyk gözegçilik etmek bilen, goldaw rolikleri ýokarlandyrylyp ýa-da peseldilip bilner, şeýlelik bilen dinamiki galyňlygy dolandyrmak üçin ýokarky we aşaky platanyň arasyndaky boşlugy gytaklaýyn we ýerli tertipleşdirip bilersiňiz.
7. Ricaglamak we arassalamak ulgamlary:
Ricaglaýyş ulgamy: rolikli haly we zynjyrlar ýaly hereket edýän bölekleriň podşipniklerine çalgy ýagyny awtomatiki üpjün edýär, işleýşini üpjün edýär we könelmegi azaldýar.
Guşak arassalaýyş ulgamy: Polat kemeriň ýüzüne ýapyşýan hapalary (rezin, süýümler) yzygiderli aýyrmak, kemerleri goramak we paneliň üstüniň hilini üpjün etmek üçin gyryjylary, sim çotgalaryny ýa-da vakuum enjamlaryny ulanýar.
8. Awtomatlaşdyryş dolandyryş ulgamy:
Metbugatyň 'beýni ' bolup hyzmat edýär. Adatça PLC-lerden (Programmable Logic Controllers) we senagat kompýuterinden (Gözegçilik kompýuterinden) ybarat.
Processhli esasy parametrleri - basyş, temperatura, tizlik, dartyş, galyňlyk - hakyky wagtda gözegçilik edýär we düzgünleşdirýär, prosesiň durnuklylygyny, ýokary netijeliligini we önümiň yzygiderli hilini üpjün edýär.
|
Esasy tehniki parametrler |
Nominal giňligi: 2600 - 2700 mm
Önümiň galyňlygy diapazony: Adatça 2.0 - 40.0 mm (sazlap bolýar)
Maksimum basyş dizaýny: Birnäçe müňden on müňlerçe kN (KiloNewtons)
Atingyladyş platasynyň temperaturasy: 180 - 240 ° C (prosese görä sazlanyp bilner)
Önüm tizligi: 800 - 1500 mm / s çenli (önümiň galyňlygyna we dykyzlygyna bagly)
Ualyllyk önümçilik kuwwaty: takmynan. , 000ylda 150,000 - 300,000 kub metr (konfigurasiýa we önüme bagly)
Gurlan jemi: takmynan. 2000 - 4000 kWt (konfigurasiýa bilen üýtgeýär)
|
Süýüm tagtasynyň esasy programmalary |
Süýüm tagtasy, esasanam orta we ýokary dykyzlykly süýüm tagtasy (MDF / HDF) tekiz tekizligi we birmeňzeş içki gurluşy sebäpli giňden ulanylýar:
Mebel önümçiligi: Şkaf korpuslary, arka paneller, panel mebellerinde çekiş aşagy üçin ulanylýar.
Içki bezeg we gurluşyk: laminat pol, substrat hökmünde ulanylýar, gapylar üçin esasy gatlak, diwar panelleri, etek tagtalary.
Ses enjamlary: qualityokary hilli gürleýiş enjamlaryny öndürmek üçin ulanylýar.
Hünärmentler we görkeziş önümleri: Surat çarçuwalary, şkaflar, dükan enjamlary üçin ulanylýar.
Gaplamak senagaty: -okary derejeli sowgat gutulary, displeý stendleri üçin ulanylýar.
Taslamaňyzyň konsepsiýadan önümçilige çenli işlemegini üpjün edip, diňe bir dünýä derejesindäki enjamlary däl, eýsem hemmetaraplaýyn tehniki goldawy, gurnama we işe girizmegi, işgärleri taýýarlamagy we satuwdan soňky hyzmaty üpjün edýäris.
