MH-CHP
مينغهونغ
الخصائص الهيكلية
مستوى التصنيف |
تكوين المواد |
وظيفة |
الطبقة السطحية |
ألياف دقيقة + راتينج عالي الكثافة |
إغلاق المسام ومنع بخار الماء من الاختراق |
الطبقة الأساسية |
راتنج اليوريا فورمالدهايد المعدل + مستحلب البارافين |
تعزيز قوة الحالة الرطبة (≥ 0.65 نيوتن/مم⊃2؛) |
طبقة التوازن |
هيكل رصف متماثل |
منع تشوه الاعوجاج (مع محتوى الرطوبة ≥ 12%) |
آلية مقاومة للرطوبة
عنصر |
المبدأ الوظيفي |
المؤشر الفني |
الراتنج المعدل |
يشكل راتنج UF + 20٪ ميلامين (نسبة المولي 1: 0.3) شبكات متشابكة مقاومة للتحلل المائي |
قوة الرابطة الرطبة ≥1.8 ميجا باسكال |
نظام الشمع |
الشمع المنصهر + المستحلب (HLB 12-14) → 0.5-2μm ألياف طلاء المستحلب |
جرعة 1.5%، الاختراق ≥80 ميكرومتر |
علاج الألياف |
ألياف الخشب المعالجة مسبقًا بكبريتات الألومنيوم بنسبة 0.5% ↓ إمكانات زيتا السطحية ↑ امتصاص الراتنج |
زاوية اتصال الألياف ≥110 درجة |
الخصائص الفيزيائية (لوحة 15 مم)
ملكية |
يمول قياسي |
MDF مقاوم للرطوبة |
كثافة |
720±30 كجم/م⊃3؛ |
780±20 كجم/م⊃3؛ |
سمك 24 ساعة منتفخ |
15-18% |
≥6% |
مور الرطب |
18 ميجا باسكال |
≥35 ميجا باسكال |
انبعاث الفورمالديهايد |
.10.1 جزء في المليون |
.030.03 جزء في المليون |
1. قسم المواد الخام
معدات:
آلة تقطيع الأسطوانات (قاطعة Φ1600mm، 315kW، رقائق الإخراج 30×40×5mm)
الغسيل بتدفق معاكس على 3 مراحل (محتوى الرمل <100 جزء في المليون)
الاستهلاك اليومي:
الخشب الجاف بالفرن: 310 طن (620 طن عند 50% MC)
الراتنج: 11 طن (65% راتنجات UF صلبة)
2. تحضير الألياف

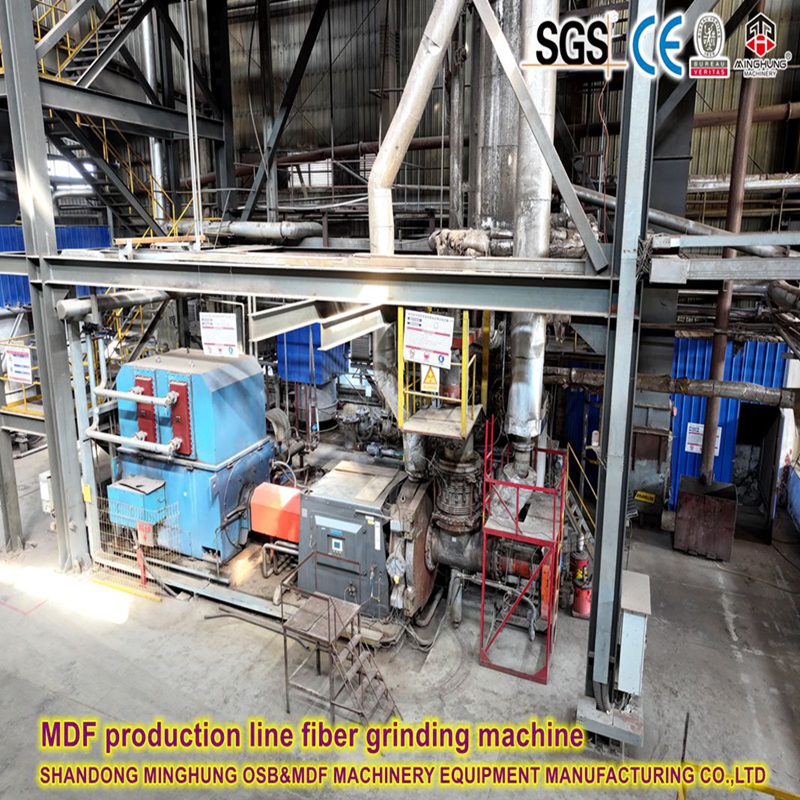

نظام التكرير:
المعلمة |
قيمة |
قطر القرص |
54 بوصة (1372 ملم) |
فجوة القرص |
0.08-0.12 ملم |
ضغط البخار |
0.95 ميجا باسكال |
محصول الألياف |
≥96% |
الحقن الإضافي:
مستحلب الشمع: مضخة قياس مزدوجة اللولب (دقة ±0.1%)
كبريتات الألومنيوم: رذاذ عالي الضغط (حجم القطرة ≥50μm)
3. التشكيل والضغط الساخن (عملية حرجة 15 مم)
طريقة التشكيل:
تشكيل الهواء (السطح: 40% ألياف ناعمة، القلب: 60% ألياف خشنة)
اختلاف الكثافة: ±±2.5%
معلمات الصحافة المستمرة:
منطقة الصحافة |
درجة حرارة. (درجة مئوية) |
الضغط (ميجا باسكال) |
الوقت (ق) |
وظيفة |
ما قبل الصحافة |
180 | 2.5 |
40 | نزع الهواء والمعالجة المسبقة |
العلاج الأساسي |
210 | 4 | 180 | طبقة مقاومة للتحلل المائي |
علاج السطح |
195 | 3.2 | 90 | التكثيف |
الافراج عن الضغط |
170 | 0.8 | 30 | تخفيف التوتر |
→ إجمالي وقت الضغط: 340 ثانية (5.7 دقيقة)
4. نظام التشطيب
تبريد:
تبريد قسري 12 لفة (160 درجة مئوية → 45 درجة مئوية في 25 دقيقة)
الصنفرة:
ماكينة صنفرة معايرة ذات 4 رؤوس (تسلسل الحبيبات: P60←P120←P180←P240)
الإزالة: 0.4 مم (0.2 مم/الجانب)
القطع:
منشار قطع عالي السرعة (التسامح: 1220 +0.5 ×2440 +1.0 مم)
المعدات الحرجة:
خط أنابيب المجفف: بطول 120 م، وسرعة الهواء 18 م/ث (مسكن الألياف 6.7 ثانية)
قدرة مجفف الألياف: 8.2 طن/ساعة من تبخر الماء
غلاية البخار: 6 طن/ساعة @ 1.3 ميجاباسكال
وجه |
فائدة |
الهيكلية |
25% ↑ MOE مقابل لوح 12 مم (≥3500 ميجا باسكال)؛ 17% ↓ الوزن مقابل لوح 18 ملم |
متانة |
اجتاز الاختبار الدوري BS EN 321 (نقع 3×72 ساعة + جفاف لمدة 24 ساعة، التورم ≥10%) |
القدرة على التصنيع |
عمق الطحن باستخدام الحاسب الآلي ≥12 مم؛ الضغط المنحني (الحد الأدنى لنصف القطر R = 150 مم) |
قطاع |
طلب |
متطلبات الأداء |
أثاث الحمام |
خزائن الغرور |
التعرض طويل الأمد للرطوبة النسبية≥85% (GB/T 17657-2013 ثانية 4.24) |
المرافق الطبية |
عربات الأدوات المعقمة |
سطح مضاد للبكتيريا (تثبيط بنسبة ≥99.9%، ISO 22196) |
التصميمات الداخلية البحرية |
أقسام المقصورة |
شهادة IMO FTPC الجزء 8 للحريق والرطوبة |
السلسلة الباردة |
-40 درجة مئوية أبواب الفريزر |
50 دورة حرارية (-40 درجة مئوية ~ +60 درجة مئوية) بدون تصفيح (ASTM D1037) |
تأسست شركة Shandong MINGHUNG OSB&MDF Machinery Equipment Manufacturing Co.,Ltd. في عام 1983، وهي متخصصة في حلول الضغط المستمر لأكثر من 40 عامًا.
MINGHUNG هي شركة رائدة في صناعة آلات تصنيع OSB وMDF. مع التركيز القوي على إنتاج آلات عالية الجودة، نحن متخصصون في تصنيع خط الإنتاج الكامل للألواح الليفية متوسطة الكثافة (MDF)، والألواح الليفية عالية الكثافة (HDF)، والألواح الحبيبية (PB)، والألواح الحبيبية الموجهة (OSB) والألواح الحبيبية فائقة القوة المكسوة (LSB).
استفسر الآن واستمتع بالرد السريع (دعم على مدار الساعة طوال أيام الأسبوع)!
واتساب: +86 18769900191 +86 15589105786 +86 18954906501
بريد إلكتروني: osbmdfmachinery@gmail.com
