تقنية الطبقات الموجهة عالية القوة لخط إنتاج OSB

لوح الجدائل الموجه (OSB) هو منتج خشبي مصمم هندسيًا يتم تصنيعه عن طريق طبقات من خيوط الخشب ذات الشكل الهندسي (عادةً ما تكون رقائق طويلة ورقيقة ذات نسبة طول إلى عرض عالية) في اتجاهات موجهة وربطها بالراتنجات الاصطناعية تحت الحرارة والضغط. على عكس الألواح الحبيبية التقليدية، يتم توجيه خيوط OSB بالتوازي مع طول اللوحة في الطبقات السطحية وبشكل متعامد أو عشوائيًا في الطبقة الأساسية، مما يؤدي إلى إنشاء بنية مترابطة مماثلة للخشب الرقائقي. وهذا يمنح اللوحة قوة وصلابة وثباتًا عاليًا بشكل استثنائي. يتميز OSB بقوة انحناء عالية، ومقاومة جيدة للرطوبة، وقدرة قوية على تثبيت المسامير، وخصائص المواد الموحدة، وقابلية التشغيل الممتازة، مما يجعلها مادة مثالية لتطبيقات البناء والأثاث.


التوفر:



استفسر أضف إلى السلة

نموذج:
MH-OSB
ماركة:
مينغهونغ

وصف المنتج

تقنية الطبقات الموجهة عالية القوة لخط إنتاج OSB

آلات الألواح الخشبية Shandong MINGHUNG

عملية خط إنتاج لوحة OSB

يتكون خط إنتاج OSB الكامل من المراحل الرئيسية التالية:

1. معالجة السجل: نزع اللحاء، والغسيل، والتقطيع إلى كتل.

2. تحضير الجديلة: تقطيع الكتل الخشبية إلى جدائل ذات أبعاد محددة.

3. التجفيف: تقليل محتوى الرطوبة في الخيوط لتلبية متطلبات المعالجة.

4. الغربلة والفرز: التصنيف حسب الحجم وإزالة الشوائب.

5. المزج: وضع مادة رابطة الراتنج بدقة (عادةً MDI أو الفينول فورمالدهايد).

6. التشكيل الموجه: العملية الأساسية هي وضع طبقات من الخيوط الراتنجية بشكل مباشر في حصيرة.

7. الضغط المسبق والضغط الساخن: المعالجة تحت درجة حرارة عالية وضغط في الضغط المستمر أو الدفعي.

8. التبريد والتكييف: خفض درجة الحرارة والتخلص من الضغوط الداخلية.

9. التشذيب والصنفرة: القطع حسب الحجم وتشطيب السطح.

10. التفتيش والتعبئة والتغليف: فحص الجودة والتعبئة والتغليف للتخزين.

عملية الإنتاج MINGHUNG OSB

معدات الإنتاج

I. معدات قسم تحضير المواد الخام

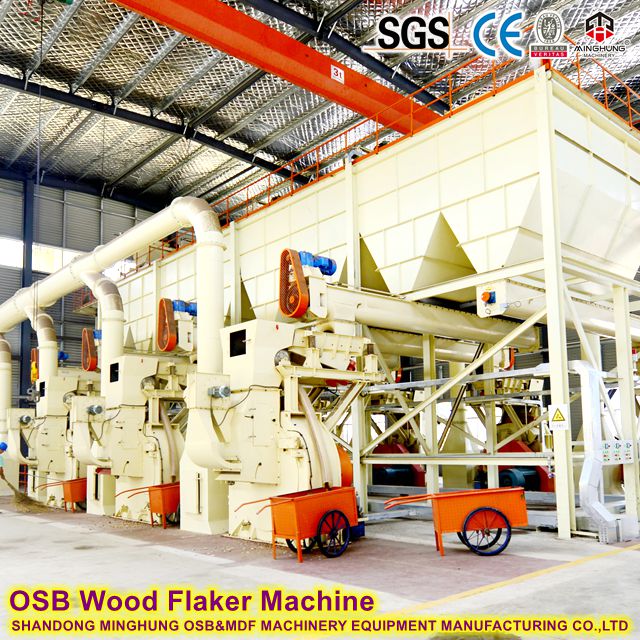

فليكر الدائري من آلات الألواح الخشبية الصينية

1. معدات التقطيع والتقشير

آلة تقطيع الأسطوانات: تقوم بمعالجة جذوع الأشجار أو الكتل الخشبية وتحويلها إلى رقائق الخشب المطلوبة

Ring Flaker: المعدات الأساسية التي تعمل على تقطيع رقائق الخشب إلى خيوط هندسية قياسية (طولها عادةً 40-150 مم)

مجهزة بنظام محرك هيدروليكي، زاوية الشفرة قابلة للتعديل بدقة

القدرة الإنتاجية: 10-100 م⊃3;/ساعة (أساس التجفيف بالفرن)

يمكن أن يتجاوز العائد حبلا مقبولة 90%

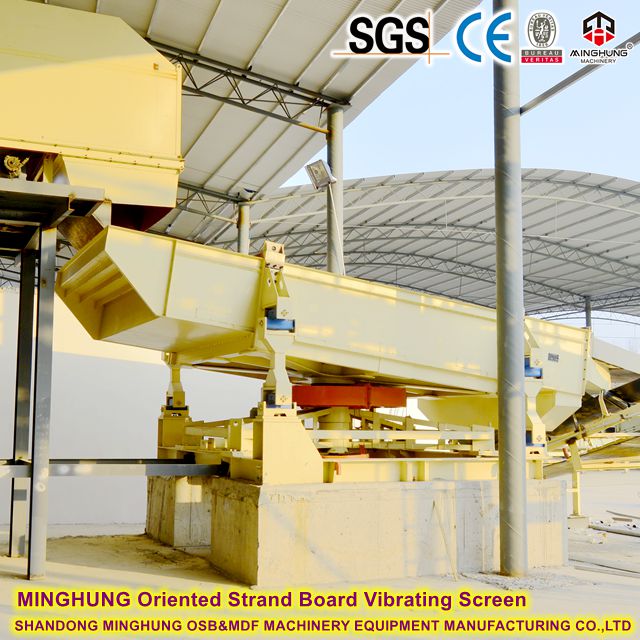

نظام الغربلة الاهتزازية للوحة ستراند الموجهة

2. نظام الفرز والفرز

غربال اهتزازي متعدد الأسطح : يصنف الخيوط حسب الحجم (السطح الناعم والمواد الخشنة الأساسية)

مصنف الهواء: يزيل الشوائب واللحاء والغبار

صندوق تخزين الرقائق وصندوق تخزين الخيوط: مجهز بمراقبة المستوى وأنظمة التغذية/التفريغ الأوتوماتيكية

ثانيا. معدات قسم التجفيف والمزج

1. نظام التجفيف

مجفف الأسطوانة الدوارة ثلاثي التمرير (المعدات الرئيسية)

مصدر الحرارة: الغاز الطبيعي، أو وقود الكتلة الحيوية، أو الزيت الحراري

درجة حرارة التجفيف: قابلة للتعديل بين 200-400 درجة مئوية

محتوى الرطوبة بعد التجفيف: 2-4%

مجهزة بأنظمة استعادة حرارة العادم وإزالة الغبار

نظام تحجيم الغراء Minghung لخط إنتاج الألواح ذات الجدائل الموجهة

2. نظام المزج

خلاط دوار عالي السرعة

تصميم ثنائي المحور أو متعدد الأعمدة لمزج موحد

دقة التحكم في تطبيق الراتنج: ±0.5%

توافق الراتنج: MDI، PF، PMDI، إلخ.

قادرة على إضافة مواد مضافة مثل الشمع، وعوامل المعالجة

نظام إعداد وتوريد الراتنج

القياس التلقائي والخلط والتسليم

التحكم الدقيق في درجة الحرارة (MDI يتطلب تخزين درجة حرارة ثابتة)

ثالثا. معدات قسم التشكيل وتشكيل الحصيرة

1. السابق الموجه عالي الكثافة (المعدات الأساسية)

السابق الموجه الميكانيكية

مبدأ العمل: توجيه الخيوط من خلال قوة الطرد المركزي الناتجة عن الأقراص الدوارة عالية السرعة

المكونات الأساسية:

صناديق القياس: تتحكم بدقة في تدفق الخيوط لكل طبقة

أقراص التوجيه: سرعة قابلة للتعديل (200-800 دورة في الدقيقة)، دقة توجيه عالية

رؤوس التشكيل: نظام متعدد الطبقات يتم التحكم فيه بشكل مستقل، يصل إلى 5 طبقات

نظام المسح: مراقبة ملف تعريف كثافة الحصيرة في الوقت الحقيقي

هوائي الموجه السابق

يوجه الخيوط عبر مجالات تدفق الهواء عالية السرعة

مناسب للخيوط الرفيعة الطويلة جدًا (الطول > 100 ملم)

اتجاه ألطف مع الحد الأدنى من تلف الخيوط

المعلمات التقنية:

سرعة التشكيل: تصل إلى 60 م/دقيقة

عرض التشكيل: 1300-2800 ملم

دقة التحكم في السُمك: ±0.1 مم

انحراف الكثافة: <±3%

آلة تشكيل MINGHUNG OSB

2. حصيرة ما قبل الضغط

الضغط المسبق للحزام المستمر

الضغط الأولي لتسهيل النقل

ضغط ما قبل الطباعة: 2-8 ميجا باسكال

مجهزة بأنظمة تشذيب الحواف واستعادة الخردة

رابعا. معدات قسم الضغط الساخن وما بعد المعالجة

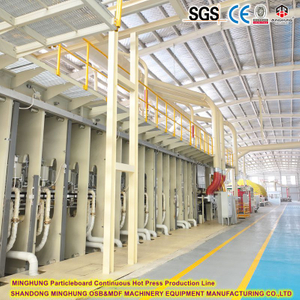

ماكينة الضغط الساخن المستمر MDF OSB CHIPBOARD

1. نظام الضغط الساخن

الصحافة المسطحة المستمرة

الضغط: 200-500 نيوتن/سم⊃2؛

درجة الحرارة: 180-240 درجة مئوية (قابلة للتعديل حسب نوع الراتنج)

طول المكبس: 15-50 متر (يحدد سرعة الإنتاج)

عرض اللوحة: 1.3-2.8 متر

الميزات التقنية:

نظام الحزام الفولاذي: طلاء خاص، مضاد للالتصاق، عمر خدمة طويل

نظام التسخين: ألواح تسخين بالزيت الحراري أو البخار

نظام التحكم في السماكة: مقياس السماكة عبر الإنترنت + أسطوانات مؤازرة

سرعة الإنتاج: تصل إلى 100 م/دقيقة

خط إنتاج MINGHUNG PB MDF OSB خط آلة الضغط الساخن المستمر

2. نظام التبريد والتكييف

ستار كولر:

يبرد الألواح من درجة حرارة عالية إلى أقل من 50 درجة مئوية

وقت التبريد: 20-60 دقيقة

مجهزة بنظام تبريد الهواء القسري

مستودع التكييف:

بيئة درجة حرارة ورطوبة ثابتة (20-30 درجة مئوية، 45-65% رطوبة نسبية)

وقت التكييف: 24-72 ساعة

نظام التراص والنقل الآلي

V. معدات قسم القطع والصنفرة

آلة تشذيب وتقطيع الحواف MINGHUNG MDF PB OSB

1. مناشير التشذيب

نظام تشذيب الحواف عالي السرعة:

تصميم مزدوج لشفرة المنشار لتقليم الحواف بشكل متزامن

دقة القطع: ±0.5 ملم

تمزيق الخردة واستعادتها تلقائيًا

المنشار المتقاطع:

تصميم منشار طائر أو منشار دفع

قطع بطول قابل للبرمجة (حتى 6 أمتار)

الطاقة الإنتاجية: 30-100 لوح/دقيقة

2. ساندر

عدد رؤوس الصنفرة: 4-8 (مزيج من الصنفرة الخشنة والناعمة)

عرض حزام الصنفرة: 1300-2800 ملم

تحمل السُمك بعد الصنفرة: ±0.1 مم

مجهزة بالكشف التلقائي عن السُمك ونظام التعويض

كفاءة تجميع الغبار: >99.9%

سادسا. الأنظمة المساعدة والتحكم

1. نظام التحكم الآلي

غرفة التحكم المركزية:

نظام التحكم PLC: Siemens، AB، إلخ.

نظام التحكم الموزع DCS

مراقبة الجودة عبر الإنترنت:

مقياس السماكة (الإشعاع أو الليزر)

الماسح الضوئي لملف تعريف الكثافة

كاشف الرطوبة عبر الإنترنت

نظام كشف العيوب (الأشعة السينية أو التعرف على الرؤية)

مركز الطاقة MINGHUNG الموجه لألواح الألواح

2. أنظمة الطاقة وحماية البيئة

مركز الطاقة الحرارية:

سخان الزيت الحراري أو غلاية البخار

نظام استعادة حرارة غاز المداخن

نظام احتراق الكتلة الحيوية (اختياري)

نظام المعالجة البيئية:

مرشح الكيس: كفاءة إزالة الغبار> 99.5%

نظام معالجة المركبات العضوية المتطايرة: RTO أو امتصاص الكربون المنشط

نظام توزيع المياه: تصميم بدون تفريغ

مزايا خط الإنتاج هذا

أداء فائق للمنتج: يعمل الهيكل الموجه على تعزيز الخواص الميكانيكية لـ OSB (خاصة قوة الانحناء والروابط الداخلية) بنسبة 50%-100% مقارنة باللوح الحبيبي القياسي، مما يسمح له باستبدال الخشب الرقائقي جزئيًا.

الاستخدام العالي للمواد الخام: يمكن استخدام الأنواع سريعة النمو، وجذوع الأشجار ذات القطر الصغير، والتخفيف، وبقايا معالجة الأخشاب، مما يقلل من تكاليف المواد الخام.

كفاءة إنتاجية عالية: تشغيل آلي مستمر بقدرة سنوية تتراوح من 200,000 إلى 500,000 متر مكعب (حسب تكوين الخط).

توفير الطاقة وصديقة للبيئة: يشتمل على أنظمة تجفيف واستعادة الحرارة عالية الكفاءة لتقليل استهلاك الطاقة. يستخدم راتنج MDI الصديق للبيئة (بدون الفورمالديهايد المضاف)، مما يتيح إنتاج لوحات معتمدة من E0 أو CARB.

مرونة الإنتاج: يمكن لخط واحد إنتاج مواصفات OSB مختلفة (السمك: 6-40 مم) لتطبيقات متعددة (الهيكلية، والديكور، والتعبئة والتغليف) عن طريق ضبط معلمات التشكيل.

مستوى عالٍ من الأتمتة: يتيح مراقبة بيانات العملية الكاملة وتتبع الجودة من المواد الخام إلى المنتج النهائي، مما يقلل الاعتماد على العمالة ويحسن الاتساق.

تطبيق لوحات OSB

البناء والتشييد: تغليف الجدران، وأسطح الأسطح، والطبقات السفلية للأرضيات، وشبكات الوصلات، وما إلى ذلك. وهي مادة أولية للبناء الخشبي ذو الإطار الخفيف.

التعبئة والتغليف والخدمات اللوجستية: الصناديق الثقيلة والمنصات النقالة وأغطية المستودعات بسبب القوة العالية ومقاومة الصدمات.

تصنيع الأثاث: هياكل الخزانات، وقلب الطاولة، وقيعان الأدراج.

الديكور الداخلي: الركيزة لتشطيبات الجدران والسقف.

التطبيقات المتخصصة: أرضيات الحاويات، وأرضيات المركبات الترفيهية، والألواح الهيكلية لأكشاك العرض المؤقتة.
